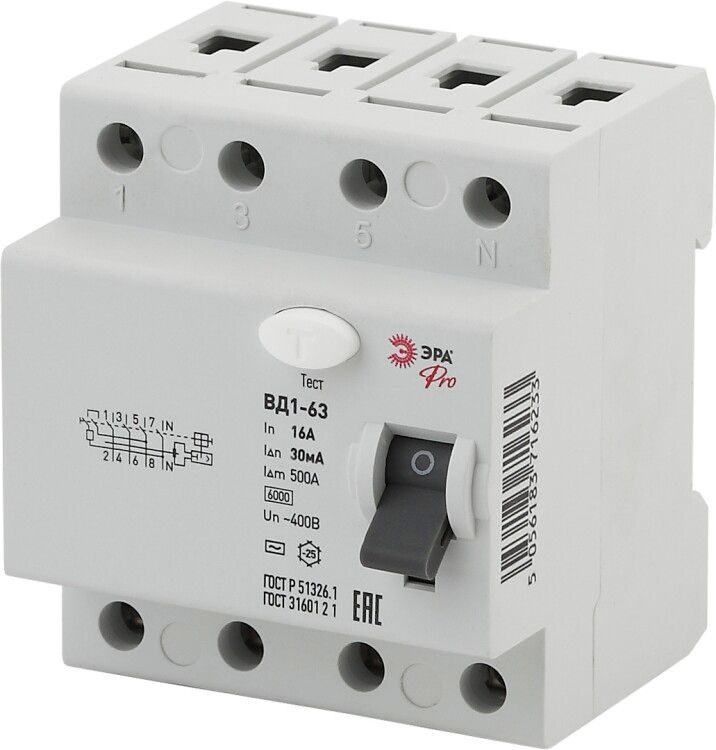

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-43 ВД1-63 3P+N 16А 30мА Pro | Б0031887 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 3P+N/4P 16А 30мА NO-902-43 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжный эл-механический аппарат без собственного энергопотребления, подходящий для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО эл-механическое ВД1-63 3P+N/4P 16А 30мА NO-902-43 реагирует только на дифференциальный ток - то есть на разницу между током в фазных и нулевых проводах, вызванную утечкой через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в сетях переменного тока 400 В, 50 Гц, где важна безопасность: жилые дома, офисы, производственные помещения, мастерские, объекты с повышенной влажностью (кухни, ванные комнаты, цеха).

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - чувствительность к утечке; при превышении этого значения УЗО отключается за время менее 0,3 секунды.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых и промышленных сетей).
• Количество полюсов: 4P (три фазы + ноль) - позволяет отключать все токоведущие проводники одновременно, включая нейтраль.
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 380–400 В.
• Номинальная отключающая способность: 6 кА - способность выдерживать и отключать ток короткого замыкания до 6000 А без выхода из строя.
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от грозовых разрядов или запуска двигателей).
• Степень защиты IP20: защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров.
• Рабочая температура: от –25C до +40C - допустимый диапазон для установки в неотапливаемых помещениях, на улице - только в герметичных корпусах.
• Ширина по модулям: 4 модуля - занимает 72 мм в ширину на DIN-рейке (по стандарту 17,5 мм на модуль).
• Глубина монтажа: 66 мм - требует достаточного внутреннего объёма щита для свободного подключения проводов.
• Способ монтажа: на DIN-рейку - стандартный способ для современных распределительных щитов.
• Изоляция: номинальное напряжение изоляции Ui = 400 В - соответствует классу безопасности для сетей 400 В.
• Степень загрязнения 2: предназначен для помещений с невысоким уровнем пыли и влаги (обычные жилые и офисные условия).

Совместимость и монтаж

УЗО эл-механическое ВД1-63 3P+N/4P 16А 30мА NO-902-43 устанавливается на стандартную DIN-рейку типа TS35. Для правильного подключения требуется четыре провода: три фазы (L1, L2, L3) и ноль (N). Ноль обязательно проходит через УЗО - его нельзя подключить минуя устройство. Подключение выполняется к верхним клеммам, нагрузка - к нижним. Клеммы рассчитаны на провода сечением 1–25 мм2. Необходимо использовать качественную затяжку - слабый контакт может вызвать нагрев и ложное срабатывание. Монтаж возможен только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность дифференциальных выключателей. Отличается высокой надёжностью благодаря эл-механической конструкции: не зависит от внешнего питания, работает даже при отсутствии напряжения в сети. Это делает его более безопасным, чем электронные аналоги, особенно при авариях в сети.

Преимущества

• Не требует внешнего питания - работает всегда, даже при отключении напряжения.
• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения.
• Быстрое отключение при утечке - менее 0,3 секунды, что снижает риск поражения током.
• Защита от пожара - предотвращает возгорания из-за длительных утечек тока, даже малых.
• Подходит для многоквартирных домов и промышленных объектов - 4P-конфигурация исключает опасность сохранения потенциала на ноле при аварии.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем.
• Не реагирует на постоянный ток утечки (DC) - не подходит для систем с преобразователями частоты, солнечными панелями, ИБП.
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (корпуса IP54+).
• Работает только при наличии напряжения в сети - не активируется при полном отключении питания, хотя сам механизм остаётся работоспособным.
• Не рекомендуется для цепей с высокими импульсными помехами (например, частотные преобразователи) - возможны ложные срабатывания.

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной и кухне.
• Производственный участок - питание станков с металлоконструкциями, доступными для прикосновения.
• Общественные здания - освещение и розетки в коридорах, туалетах, подвалах.
• Автомобильные сервисы - оборудование с заземлёнными корпусами и высокой влажностью.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (16 А) соответствует нагрузке группы - не используйте его вместо автомата.
• Проверьте посадочные размеры: глубина 66 мм и ширина 4 модуля должны умещаться в вашем щите.
• При использовании нескольких УЗО в одном щите применяйте координацию - основной УЗО на входе (100 мА), а групповые (30 мА) - для точек риска.
• Тестируйте УЗО ежемесячно кнопкой “T” - это гарантирует его готовность к работе.
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания.
• Для систем с частотными преобразователями или светодиодными источниками выбирайте УЗО типа B - этот экземпляр (тип AC) не подходит.
