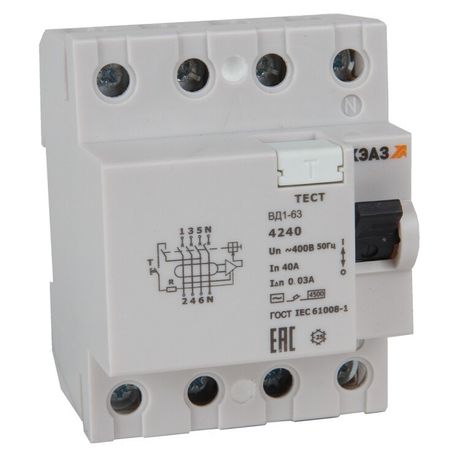

Выключатель дифференциальный (УЗО) ВД1-63-4416-АС-УХЛ4 (4P, 16, 300mA) электронное| 318489 | КЭАЗ

Выключатель дифференциального тока (УЗО) 4P 16A 300mA ВД1-63-4416-АС-УХЛ4 электронное - четырёхполюсное устройство для защиты людей и оборудования от поражения электрическим током при утечках в сетях 400 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита трёхфазных цепей. Бренд КЭАЗ, артикул ВД1-63-4416-АС-УХЛ4, серия бюджетный модуль.

Назначение и область применения

УЗО 4P 16A 300mA ВД1-63-4416-АС-УХЛ4 защищает от поражения током при утечке более 300 мА. Подходит для защиты трёхфазных потребителей с заземлённой нейтралью: насосы, компрессоры, конвейеры, системы вентиляции, станки. Устройство реагирует только на переменный ток утечки (тип AC), поэтому не подходит для цепей с постоянным током или импульсными помехами.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток нагрузки
• Тип тока утечки: AC - чувствителен только к синусоидальному переменному току утечки
• Номинальный ток утечки: 300 мА - порог срабатывания, при котором устройство отключается
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В
• Количество полюсов: 4 - отключает все фазы и ноль одновременно
• Номинальное напряжение изоляции: 400 В - обеспечивает безопасную работу при указанном напряжении
• Номинальная отключающая способность: 0 кА - не предназначено для защиты от коротких замыканий; требует установки совместно с автоматическим выключателем
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока без повреждений
• Номинальное импульсное напряжение: 4 кВ - защищено от перенапряжений до этого уровня
• Сечение провода: 2,5 – 35 мм2 - позволяет подключить медные жилы любого стандарта
• Степень защиты IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке
• Глубина монтажа: 74,3 мм - требует свободного места внутри щита
• Рабочий диапазон температур: -25…+55 C - подходит для помещений с нормальной температурой, включая неотапливаемые
• Частота: 50 Гц - рассчитано на сети России и стран СНГ
• Степень загрязнения: 3 - предназначен для условий с повышенной запылённостью, но без оседания проводящей пыли

Совместимость и монтаж

УЗО ВД1-63-4416-АС-УХЛ4 монтируется на стандартную DIN-рейку 35 мм. Для работы необходимо подключение всех четырёх проводов: три фазы L1, L2, L3 и ноль N. Нулевой провод обязательно проходит через устройство - его нельзя отводить параллельно. Монтаж выполняется после автомата защиты от КЗ. Устройство не имеет собственной защиты от короткого замыкания - обязательна установка автоматического выключателя на 16 А перед ним. Глубина 74,3 мм требует проверки внутреннего объёма щита.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 51326.1-2019 (IEC 61009-1) для устройств защитного отключения типа AC. Имеет класс исполнения УХЛ4 - устойчив к воздействию влажного воздуха и колебаниям температуры в пределах рабочего диапазона. Не применяется во взрывоопасных зонах, на открытых площадках или в помещениях с высокой влажностью (IP20 не обеспечивает защиту от брызг и пыли).

Преимущества

• Электронное исполнение - быстрое срабатывание при утечке, даже при низком напряжении
• Фиксация в положении “выкл” - визуально определяется состояние устройства
• Индикация срабатывания - кнопка “T” выпирает при отключении, упрощает диагностику
• Цена ниже аналогичных решений других брендов - экономичный вариант для массового применения
• Поддержка широкого диапазона сечений проводов - удобно при реконструкции старых систем

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с преобразователями частоты, светодиодными источниками питания, ИБП
• Не отключает при коротком замыкании - обязателен совмещённый автоматический выключатель
• IP20 - не используется вне закрытых щитов, в сырых помещениях, на улице
• Нет функции тестирования под нагрузкой - кнопка “T” проверяет только механизм, но не чувствительность
• Не рекомендовано применение в системах TN-C - требует наличия отдельного PE-проводника

Примеры использования

• Защита трёхфазного станка с двигателем 11 кВт в механическом цеху
• Щитовая группа для группы насосов в водопроводной станции
• Общий входной УЗО для нескольких однофазных групп в промышленном здании
• Защита конвейера с частотником - только если частотник не создаёт постоянный ток утечки

Практические советы

• Выбирайте УЗО 300 мА только для групповой защиты - для отдельных розеток используйте 30 мА
• Проверьте глубину щита: 74,3 мм + 10 мм на клеммы = минимум 85 мм свободного пространства
• Не соединяйте ноль до и после УЗО параллельно - это обход защиты
• При использовании с частотными преобразователями - выбирайте тип B или F, а не AC
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно в условиях повышенной запылённости
• При монтаже в щите с несколькими УЗО - следите, чтобы нули не смешивались между группами
