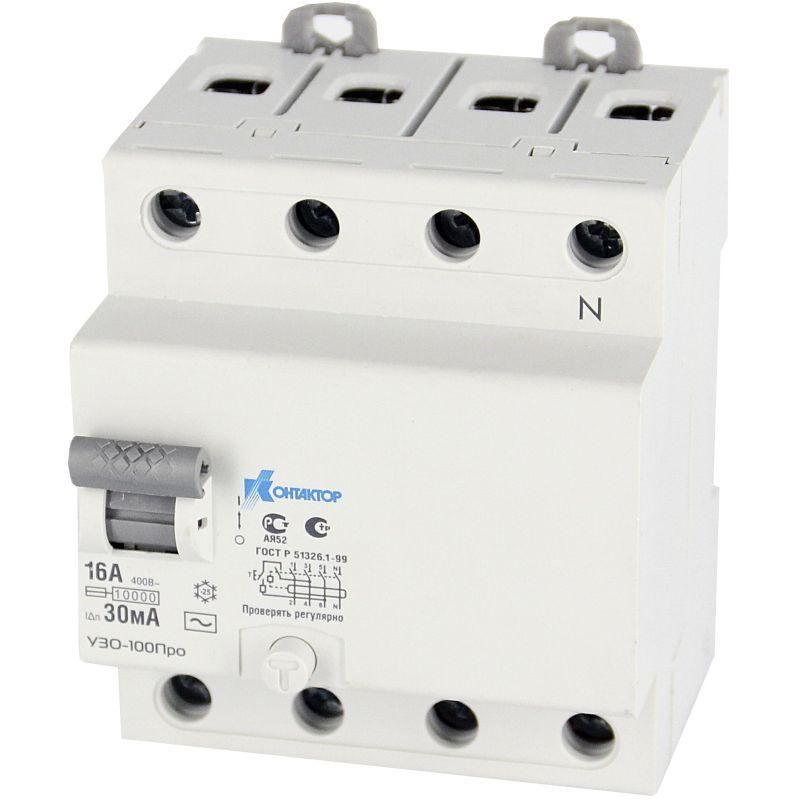

Выключатель дифференциального тока УЗО-100Про, 4P, 16A, Idn-30mA, тип AC | 7000550 Контактор (Legrand)

Устройство защитного отключения 4 полюса 16 А 30 мА тип AC от бренда Контактор Ульяновск (артикул 7000550) предназначено для защиты людей и оборудования от поражения электрическим током при утечках переменного тока. Применяется в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Этот УЗО защищает цепи от опасных утечек тока величиной свыше 30 мА - уровня, при котором возможна угроза жизни человека. Подходит для установки в щитах, где требуется одновременная защита всех четырёх проводников: трёх фаз и нуля. Часто используется в системах питания трёхфазных устройств: насосов, компрессоров, станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), не является автоматическим выключателем - требует совмещения с аппаратом защиты от перегрузок и КЗ
• Номинальный ток: 16 А - максимальный постоянный ток, который может проходить через устройство без повреждений
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; выбрана для защиты людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не сработает на импульсные или постоянные утечки
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 230/400 В
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый)
• Частота: 50 Гц - работает только в сетях с частотой 50 Гц
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и умеренной влажностью
• Монтаж: на DIN-рейку, стационарное исполнение

Совместимость и монтаж

УЗО 4 полюса 7000550 монтируется на стандартную DIN-рейку шириной 35 мм. Для работы необходимо подключение ко всем четырём проводникам: L1, L2, L3, N. Ноль обязательно должен проходить через УЗО - его отключение запрещено. Устройство не имеет встроенной защиты от перегрузок - его следует использовать в паре с автоматическим выключателем на 16 А. Совместимо с любыми сериями автоматов, соответствующими нормам IEC 60898 и IEC 61009.

Безопасность и стандарты

Соответствует требованиям международного стандарта IEC 61009-1 для устройств защитного отключения. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Относится к классу RCCB (Residual Current Circuit Breaker) - исключительно дифференциальные выключатели без функции тепловой или электромагнитной защиты.

Преимущества

• Чёткая и надёжная реакция на переменные утечки тока благодаря технологии типа AC
• Компактный формат - всего 4 модуля, экономит место в щите
• Поддерживает полное отключение всех фаз и нуля - обеспечивает безопасность при ремонте
• Наличие кнопки тестирования - позволяет проверить работоспособность без специнструментов
• Произведено компанией Контактор Ульяновск - известным российским производителем, обеспечивающим соответствие ГОСТ и техрегламентам ЕАЭС

Ограничения применения

• Не применяется в цепях с постоянными или импульсными утечками (например, с преобразователями частоты, ИБП, LED-драйверами) - для них нужен тип A или B
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО
• Не предназначен для открытых площадок или влажных сред - степень защиты IP20 требует герметичного шкафа
• Не рекомендовано применение в условиях температуры ниже −25C или выше +40C
• Не подходит для однофазных цепей без необходимости отключения нуля - избыточен и дороже аналогов 2P

Примеры использования

• Защита трёхфазного станка с питанием 380 В и нулевым проводом
• Щит управления конвейерной линии в пищевой промышленности
• Распределительный щит офисного здания с группой мощных приборов
• Автоматизация системы вентиляции с трёхфазным двигателем

Практические советы

• Перед монтажом проверьте, что все провода правильно подключены: фазы - на входные клеммы L1–L3, ноль - на N, выходные клеммы соединяются с нагрузкой
• Обязательно используйте автоматический выключатель на 16 А перед этим УЗО - он обеспечит защиту от перегрузки
• Проверяйте работу устройства ежемесячно кнопкой TEST - даже если оно кажется «рабочим», внутренний механизм может износиться
• При установке в щит с несколькими УЗО соблюдайте принцип селективности - верхние автоматы должны иметь более высокую чувствительность или задержку времени
• Не путайте этот УЗО с дифавтоматом - он не отключает при перегрузке, только при утечке
