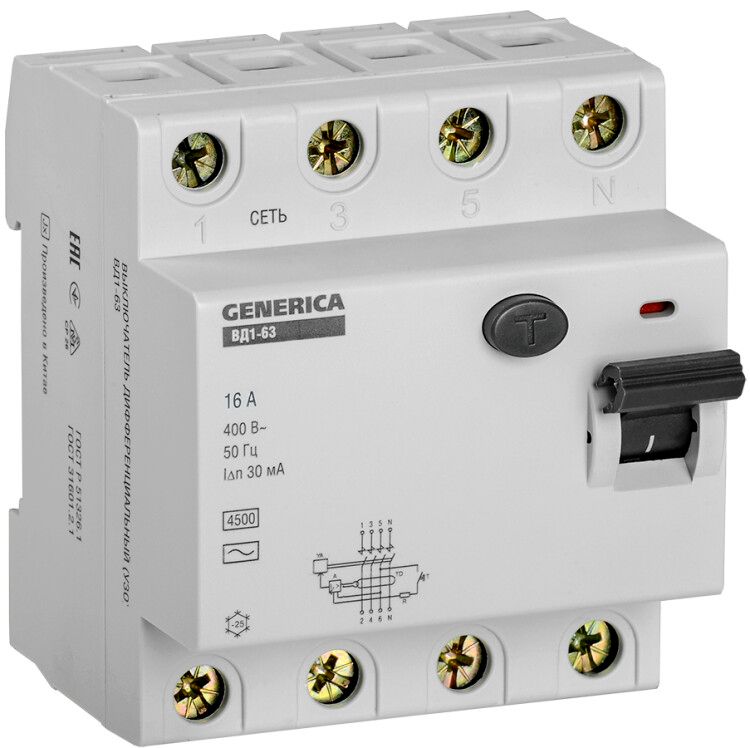

Выключатель дифференциальный (УЗО) ВД1-63 4п 16А 30мА тип AC GENERICA | MDV15-4-016-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 16А 30мА тип AC от GENERICA - устройство для защиты людей от поражения электрическим током в трёхфазных сетях переменного тока. УЗО ВД1-63 не защищает от перегрузок и коротких замыканий - его используют совместно с автоматическими выключателями.

Назначение и область применения

УЗО ВД1-63 4 полюса предназначено для быстрого отключения электроцепи при возникновении утечки тока через человека или изоляцию. Реагирует на дифференциальный ток величиной 30 мА - безопасный порог для предотвращения электротравм. Применяется в трёхфазных системах с заземлением TN-S, TN-C-S, IT, где есть риск контакта с токоведущими частями: жилые дома, офисы, производственные участки, мастерские, кухни, бассейны, насосные станции.

Технические характеристики

• Номинальный ток: 16 А - максимальная нагрузка, которую устройство может проводить постоянно без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточна для защиты жизни человека;
• Количество полюсов: 4 - позволяет контролировать все три фазы и ноль одновременно; подходит для трёхфазных цепей с N-проводом;
• Тип тока утечки: AC - реагирует только на синусоидальную переменную утечку (не сработает на постоянный или импульсный ток);
• Номинальное напряжение: 400 В - рассчитано на сети 380/220 В;
• Отключающая способность при КЗ: 4,5 кА - выдерживает кратковременные токи короткого замыкания до этого значения (но не защищает от него - нужен автомат);
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от коммутационных процессов;
• Монтаж: на DIN-рейку шириной 17,5 мм, занимает 4 модуля (72 мм); глубина установки - 75 мм;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливается внутри щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность;
• Частота: 50 Гц - только для сетей России и стран СНГ;
• Гарантия: 60 месяцев - 5 лет со дня продажи.

Совместимость и монтаж

УЗО ВД1-63 монтируется исключительно на DIN-рейку в распределительном щите. Для работы требуется внешний автоматический выключатель на 16 А или выше - он обеспечит защиту от перегрузок и КЗ. Подключение: входные кабели - сверху, выходные - снизу. Нулевой провод (N) обязательно проходит через УЗО, иначе устройство не будет работать. Не допускается параллельное заземление после УЗО - это вызовет ложные срабатывания. Монтаж возможен только в сухих помещениях, так как степень защиты IP20 не предусматривает защиту от влаги.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Электронный тип устройства требует наличия напряжения питания - при отключении всей сети УЗО не сможет сработать, пока не восстановится питание. Это отличает его от электромеханических аналогов, которые работают даже без напряжения. Устройство не имеет встроенного теплового или электромагнитного расцепителя - не заменяет автомат.

Преимущества

• Быстрое срабатывание - менее 0,3 секунды при утечке 30 мА;
• Надёжная работа в условиях колебаний напряжения благодаря электронной начинке;
• Индикация состояния: рычажок смещается при срабатывании - легко определить причину отключения;
• Совместим с большинством щитов от IEK и других производителей, использующих стандартную DIN-рейку;
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется в сетях с постоянным током - только переменный ток 50 Гц;
• Не реагирует на постоянные или импульсные утечки (например, от сварочных аппаратов, ИБП, LED-драйверов) - для них нужны УЗО типа A или B;
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата перед УЗО;
• Не устанавливается во влажных местах (баня, улица, открытый щит) из-за IP20;
• Электронный тип зависит от напряжения - при аварийном отключении всего щита УЗО не сработает, пока не вернётся питание.

Примеры использования

• Защита группы розеток в кухне с плитой, холодильником и микроволновкой;
• Щитовая защита трёхфазного оборудования: станков, компрессоров, насосов;
• Объекты с высокой плотностью потребления: торговые центры, гостиницы, административные здания;
• Подключение к групповым автоматам 16 А в квартире с трёхфазным вводом.

Практические советы

• Выбирая УЗО ВД1-63, проверьте, что ваш щит имеет место под 4 модуля и глубину минимум 75 мм;
• Не экономьте на автомате - ставьте качественный ВА47-29 или аналогичный на 16 А перед этим УЗО;
• Если в объекте есть оборудование с импульсными помехами (частотники, светодиоды, компьютеры), лучше выбрать УЗО типа A вместо AC;
• Проверяйте работу УЗО кнопкой “T” ежемесячно - это гарантированно сохранит жизнь;
• При использовании нескольких УЗО в одной системе - делайте селективную координацию, чтобы не было массового отключения.
