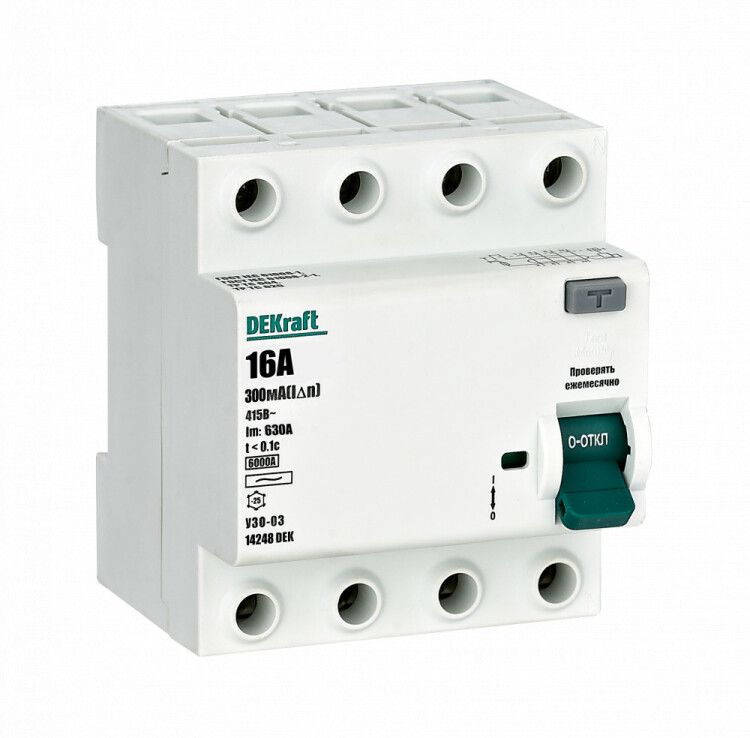

Выключатель дифференциальный (УЗО) УЗО-03 4п 16А 300мА тип AC 6кА | 14248DEK DEKraft APC

Выключатель дифференциального тока УЗО-03 от DEKraft - четырёхполюсное устройство защитного отключения на 16 А и 300 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока в трёхфазных сетях 400 В. Артикул 14248dek соответствует модели УЗО-03, серийному решению от DEKraft.

Назначение и область применения

УЗО-03 используется для автоматического отключения электросети при появлении опасной утечки тока - более 300 миллиампер. Подходит для защиты трёхфазных потребителей: промышленного оборудования, насосных станций, систем вентиляции, конвейеров и других установок с заземлённым нулём. Применяется в щитах управления, производственных цехах, складских помещениях и объектах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может коммутировать без перегрева
• Дифференциальный ток: 300 мА - чувствительность к утечкам; срабатывает при превышении этого значения
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип дифференциального расцепителя: AC - реагирует на переменный ток утечки (типичен для бытовых и промышленных нагрузок)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6000 А
• Ширина: 4 модуля (18 мм × 4 = 72 мм) - занимает 4 места на DIN-рейке
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищено от доступа пальцев и крупных предметов, но не от пыли и влаги
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями
• Глубина монтажа: 75,5 мм - требует свободного пространства в щите за рейкой
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных щитов
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

УЗО-03 устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа требуется минимум 75,5 мм глубины внутри распределительного щита. Все четыре полюса подключаются: L1, L2, L3, N - важно соблюсти порядок подвода фаз и нуля, как указано на корпусе устройства. Нельзя использовать в однофазных цепях без полной нагрузки всех полюсов - это снижает эффективность защиты. Монтаж выполняется при отключенном питании. После установки необходимо проверить работоспособность кнопкой «Тест».

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что подтверждает соответствие европейским и российским нормам безопасности. Электромеханическая конструкция обеспечивает работу без внешнего питания - устройство сработает даже при полном отключении напряжения в сети. Это повышает надёжность в аварийных ситуациях.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения в сети, работает при любых условиях
• Защита всех четырёх проводников - исключает риск утечки через ноль
• Высокая отключающая способность (6 кА) - подходит для мест с возможными большими КЗ
• Работоспособность при низких температурах - можно применять в неотапливаемых помещениях
• Компактная форма - экономит место в щите благодаря оптимальной ширине 4 модуля

Ограничения применения

• Не предназначено для защиты от импульсных токов утечки (например, от сварочных аппаратов или частотных преобразователей) - для них нужен тип A или B
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных или открытых помещениях без бокса
• Не рекомендуется для цепей с постоянным током утечки - только для переменного (AC)
• Требует обязательного заземления всей системы - без него защита будет неполной
• Не подходит для защиты одного-двух полюсов - обязательно подключение всех четырёх

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с двигателем 11 кВт
• Система водоснабжения: УЗО на насосной группе с тремя насосами и нулём
• Складское помещение: защита освещения и силовой линии 380 В
• Автомобильный сервис: оборудование с компрессором и подъёмником

Практические советы

• Перед установкой проверьте посадочное место на DIN-рейке - ширина 72 мм должна точно соответствовать свободному участку
• Подключайте ноль строго к выводу, обозначенному буквой N - неверное подключение нарушает функцию тестирования
• Обязательно используйте кнопку «Тест» после монтажа - она имитирует утечку и проверяет исправность механизма
• Не устанавливайте рядом с источниками тепла - нагрев снижает срок службы механических элементов
• Для сложных систем с несколькими УЗО - выбирайте селективные (S-типа) устройства выше по иерархии, чтобы избежать ложных срабатываний
• При использовании в холодных помещениях - убедитесь, что температура не ниже заявленного производителем минимума (обычно -25C)
