Выключатель дифференциального тока УЗО-100, 4P, 16A, Idn-300mA, тип AC | 7000570 Legrand

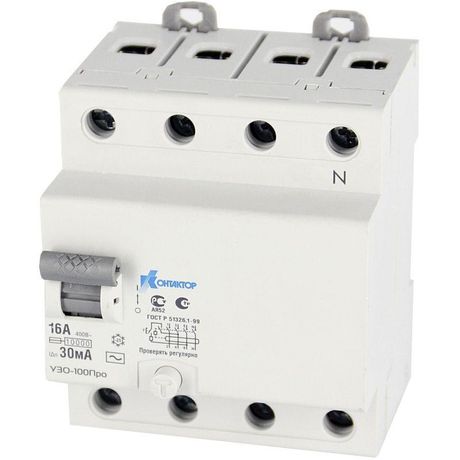

Устройство защитного отключения 4 полюса 16 А 300 мА тип AC от бренда Контактор Ульяновск (артикул 7000570) предназначено для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Это надёжное УЗО из серии RCCB, подходящее для установки в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Этот четырёхполюсный автоматический выключатель реагирует на утечку тока свыше 300 мА и отключает питание за доли секунды. Он защищает не от перегрузок и коротких замыканий - для этого нужны автоматы - а именно от опасных утечек через человека или повреждённую изоляцию. Подходит для защиты групповых цепей: силовые линии станков, конвейеров, освещения, систем вентиляции, где есть несколько фаз и ноль. Часто используется в щитах на производстве, в складских помещениях, торговых центрах и других зданиях с трёхфазным питанием.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), серия RCCB
• Количество полюсов: 4 (три фазы + ноль)
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Дифференциальный ток срабатывания: 300 мА - чувствительность к утечкам; сработает при превышении этого значения
• Род тока: Переменный (AC) - работает только с синусоидальным током утечки, не реагирует на импульсные или постоянные утечки
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 380–400 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Монтаж: На DIN-рейку шириной 17,5 мм, занимает 4 модуля
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и повышенной влажности, подходит для неотапливаемых помещений

Совместимость и монтаж

Устройство защитного отключения 4 полюса 16 А 300 мА тип AC монтируется на стандартную DIN-рейку типа C. Для правильного подключения необходимо соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3 и N. Нулевой провод не должен проходить через другие УЗО или автоматы ниже по цепи - иначе возможны ложные срабатывания. УЗО можно использовать в паре с автоматическими выключателями, но не вместо них. Комплектуется клеммными крышками, доступными для замены при необходимости.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Протестировано на механическую прочность, термическую устойчивость и надёжность срабатывания. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Не содержит вредных веществ согласно RoHS.

Преимущества

• Чёткая и быстрая реакция на утечки тока - обеспечивает высокий уровень безопасности
• Компактный формат (4 модуля) экономит место в щите
• Поддерживает стационарную установку в условиях повышенной влажности и колебаний температуры
• Совместим с большинством щитов отечественного и европейского производства
• Возможно дополнительное оснащение (например, блокировочные механизмы или сигнализаторы срабатывания - по заказу)

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не сработает при неисправностях в оборудовании с выпрямителями (например, ИБП, частотники)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• IP20 не позволяет устанавливать на улице или во влажных местах без корпуса
• Не рекомендуется для одиночных розеточных групп - лучше применять УЗО с меньшим током утечки (10–30 мА)
• Требует регулярной проверки кнопкой “Т” - не менее одного раза в месяц

Примеры использования

• Защита трёхфазного двигателя насоса в канализационном колодце
• Общая защита группы осветительных и силовых цепей в административном здании
• Щитовая группа для конвейера на пищевом производстве
• Распределительный щит холодильного комплекса с несколькими фазами

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (16 А) соответствует нагрузке вашей цепи - не используйте его для мощных нагревателей выше 3,5 кВт
• При установке в щит с несколькими УЗО следите, чтобы нулевые шины были разделены после каждого устройства
• Проверьте посадочную ширину DIN-рейки перед монтажом - 4 модуля = 72 мм
• Если требуется защита от импульсных утечек (частотные преобразователи, ЭПРА), выбирайте УЗО типа B, а не AC
• Для удобства обслуживания рекомендуется устанавливать рядом с УЗО 7000570 предохранительный автомат на 16 А того же бренда - так будет легче диагностировать причину отключения
