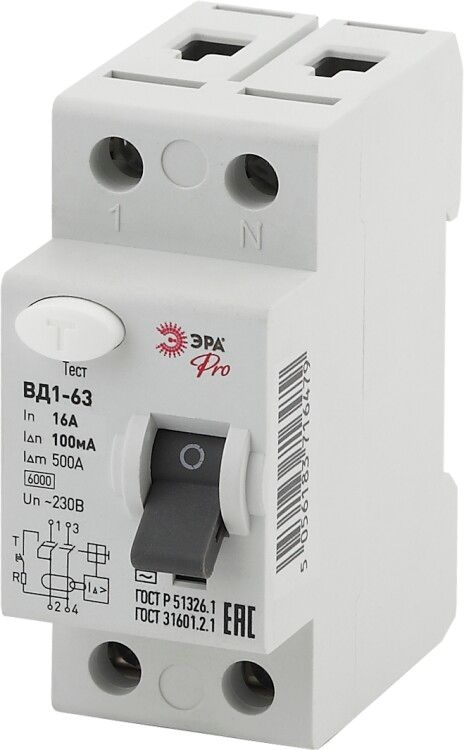

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-72 ВД1-63 1P+N 16А 100мА Pro | Б0031911 ЭРА

Устройство защитного отключения (УЗО) эл-механическое ВД1-63 1P+N/2P 16А 100мА NO-902-72 от бренда ЭРА предназначено для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Это надёжное эл-механическое УЗО работает без внешнего питания и подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО эл-механическое ВД1-63 1P+N/2P 16А 100мА NO-902-72 реагирует только на дифференциальный ток - то есть на разницу между током в фазе и нуле, которая возникает при утечке через человека или повреждённую изоляцию. Он не защищает от перегрузок или коротких замыканий - для этого нужны автоматические выключатели. Применяется там, где важна безопасность людей: в ванных комнатах, кухнях, детских помещениях, на производстве, в офисах и на стройплощадках. Подходит для цепей с переменным током 230 В, например, для розеточных групп, водонагревателей, стиральных машин и другого оборудования с риском утечки тока.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечке; сработает при утечке ≥100 миллиампер.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Напряжение: 230 В - рабочее напряжение сети, соответствует стандартной однофазной сети в России.
• Количество полюсов: 2P (1P+N) - отключает одновременно фазу и ноль, обеспечивает полноценную изоляцию цепи.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Изоляция: 230 В - гарантирует безопасную работу при номинальном напряжении.
• Импульсная устойчивость: 0.25 кА - выдерживает кратковременные скачки тока до 250 А.
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды.
• Ширина: 2 модуля - занимает два места на DIN-рейке (стандарт 17,5 мм на модуль).
• Глубина монтажа: 66 мм - требует достаточного пространства внутри щита.
• Температурный режим: -25…+40 C - можно использовать в неотапливаемых помещениях, но не в условиях экстремального холода или жары.
• Сечение проводов: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров.
• Частота: 50 Гц - оптимизировано для сетей в странах СНГ.
• Тип устройства: автоматический выключатель дифференциального тока - классическое УЗО без термической или электромагнитной защиты от перегрузок.

Совместимость и монтаж

УЗО эл-механическое ВД1-63 1P+N/2P 16А 100мА NO-902-72 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: входные контакты помечены L и N, выходные - соответственно. Нельзя менять местами фазу и ноль - это нарушит работу механизма. Клеммы рассчитаны на провода сечением 1–25 мм2, лучше использовать многожильные или одножильные медные провода с оконцевателями. Устройство не требует внешнего питания - работает исключительно за счёт энергии утечки, что делает его отказоустойчивым даже при авариях в сети.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1 и IEC 61008-1 - основным нормам для устройств защитного отключения. Его эл-механическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети, что повышает надёжность в сравнении с электронными аналогами. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Степень защиты IP20 позволяет применять устройство только во внутренних помещениях, защищённых от влаги и пыли.

Преимущества

• Не зависит от внешнего питания - работает при любых сбоях в сети, включая обрыв нуля.
• Высокая механическая долговечность - более 10 000 операций включения/отключения.
• Надёжное отключение при утечке 100 мА - эффективно защищает от поражения током.
• Простая и проверенная эл-механическая схема - меньше точек отказа, чем у электронных УЗО.
• Подходит для установки в старые и новые щиты благодаря компактной форме и стандартной ширине 2 модуля.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется параллельная установка автомата.
• Работает только с переменным током утечки (AC); не реагирует на постоянный ток (DC) или импульсные утечки - не подходит для систем с преобразователями частоты, солнечными панелями или ИБП.
• IP20 - нельзя устанавливать в сырых, открытых или пыльных местах (например, на улице, в подвале без обогрева, в гараже с грязью).
• Температурный диапазон -25…+40 C - не рекомендуется для холодных регионов зимой без отопления щита.
• Не предназначен для защиты цепей с высокими естественными утечками (например, длинные кабельные трассы, старая проводка с плохой изоляцией) - возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы.
• Автоматическая защита стиральной машины, посудомоечной машины, водонагревателя.
• Щитовая группа на этаже квартиры - один УЗО на несколько розеточных контуров.
• Промышленные станки с металлическим корпусом, где есть контакт с землёй.
• Объекты с повышенной опасностью: школы, больницы, спортивные залы.

Практические советы

• Выбирайте УЗО с номиналом 100 мА для групповой защиты нескольких приборов. Для одного мощного устройства (например, бойлера) лучше взять 30 мА - выше чувствительность.
• Проверяйте работоспособность УЗО кнопкой «Тест» хотя бы раз в месяц - она моделирует утечку и проверяет механизм.
• При монтаже не соединяйте нулевой провод после УЗО с заземлением - это вызовет ложное срабатывание.
• Убедитесь, что глубина щита минимум 70 мм - УЗО ВД1-63 требует 66 мм, плюс запас на провода и клеммы.
• Если в доме много электроники (LED-освещение, зарядки, Wi-Fi роутеры), они создают малую утечку. Суммарная утечка может достигнуть 80–90 мА - тогда 100 мА будет работать стабильно, но не стоит ставить 30 мА на всю квартиру.
• Для комплексной защиты используйте УЗО + автомат в одном устройстве (дифавтомат), если место в щите ограничено.
