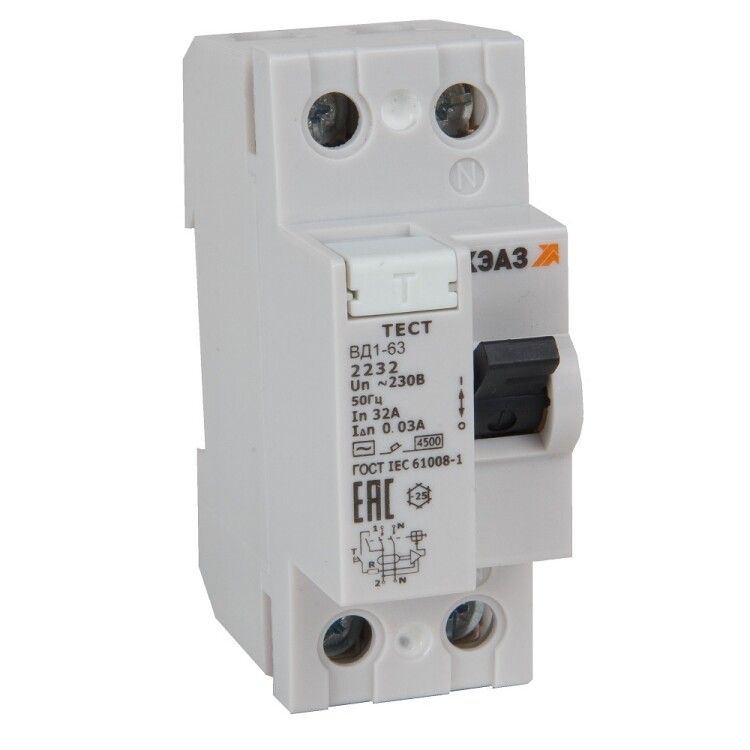

Выключатель дифференциальный (УЗО) ВД1-63-2216-АС-УХЛ4 (2P, 16, 30mA) электронное| 318458 | КЭАЗ

Выключатель дифференциального тока (УЗО) 2P 16A 30mA ВД1-63-2216-АС-УХЛ4 электронное - это двухполюсное устройство защитного отключения от бренда КЭАЗ, предназначенное для быстрого отключения цепи при утечке тока до 30 мА. Подходит для защиты людей и оборудования в жилых, офисных и промышленных сетях с напряжением 230 В. Артикул 318458 соответствует сериям ВД1-63 и бюджетному модулю КЭАЗ.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2P 16A 30mA ВД1-63-2216-АС-УХЛ4 электронное защищает человека от поражения электрическим током при контакте с повреждённым оборудованием. Также предотвращает возгорание из-за утечек тока в изоляции проводов. Применяется в распределительных щитках квартир, домов, офисов, мастерских и на объектах с малой и средней нагрузкой - например, для групп розеток, кухонной техники, водонагревателей, насосов.

Технические характеристики

• Номинальный ток: 16 А - способен длительно работать с нагрузкой до этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения).
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для защиты людей.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230 В, 50 Гц.
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе.
• Номинальное напряжение изоляции: 230 В - обеспечивает безопасную работу в сети 230 В.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм в щите.
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока до 4000 А, например, при включении мощных двигателей.
• Номинальное импульсное напряжение: 4 кВ - защищено от высоковольтных импульсов, таких как перенапряжения от молний.
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутреннего монтажа в закрытых щитах.
• Модульная ширина: 2 М - занимает два модуля (36 мм) на DIN-рейке.
• Сечение проводника: 2,5–35 мм2 - позволяет подключить медные провода от тонкого (например, для розеток) до толстого (до 35 мм2).
• Глубина монтажа: 74,3 мм - требует достаточного места внутри щита для свободного подключения проводов.
• Рабочая температура: от –25 C до +55 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые комнаты.
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсатов, характерных для промышленных условий.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2P 16A 30mA ВД1-63-2216-АС-УХЛ4 электронное совместим со всеми стандартными DIN-рейками и щитами, где используется модульная система КЭАЗ. Установка выполняется в щитке после автомата защиты (ВА47-29, ВА47-29F и аналоги). Обязательно соблюдайте порядок: автомат → УЗО → группы потребителей. Для правильного подключения используйте провода сечением 2,5–35 мм2. Концы проводов должны быть зачищены на 8–10 мм, плотно зажаты в клеммах без перегибов. Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50807-2007 и IEC 61009-1. Отключение происходит при достижении порога 30 мА менее чем за 0,3 секунды, что соответствует нормам безопасности для защиты жизни человека. Наличие испытательной кнопки позволяет проверять работоспособность устройства без внешних средств. Электронная схема обеспечивает надёжное срабатывание даже при слабых утечках, но не работает при отсутствии питания - важно помнить, что при обрыве нуля или фазы УЗО не сможет отключить ток утечки.

Преимущества

• Экономичное решение: часть серии «бюджетный модуль» - оптимальный выбор для массового применения без компромисса по базовой безопасности.
• Широкий диапазон сечения проводов - удобен при замене старых установок и использовании различных типов кабеля.
• Импульсостойкость 4 кА - снижает вероятность выхода из строя при включении мощных нагрузок.
• Работает при низких температурах - подходит для установки в неотапливаемых местах, например, на дачах или в подъездных щитах.
• Проверяемый механизм - кнопка «Тест» позволяет ежемесячно контролировать исправность без специнструментов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC.
• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем.
• IP20 - нельзя устанавливать во влажных помещениях без корпуса (ванная, баня, улица).
• Электронная схема требует наличия напряжения для работы - при обрыве нулевого провода функция защиты прекращается.
• Не рекомендуется для защиты цепей с частыми ложными утечками (например, старые нагревательные элементы, некачественная изоляция) - будет постоянно срабатывать.

Примеры использования

• Защита розеточных групп в квартире - особенно в кухне, ванной, детской комнате.
• Подключение водонагревателей, стиральных машин, посудомоечных машин.
• Щиты на дачах и в загородных домах - благодаря устойчивости к низким температурам.
• Промышленные станки с электродвигателями - при наличии качественной изоляции и отсутствии постоянных утечек.
• Общедомовые щиты - как вторичная защита после основного УЗО на входе.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала тока (16 А) вашей нагрузке - не превышайте её.
• При установке в щитке оставьте минимум 10 см свободного пространства перед устройством - так проще подключать и обслуживать провода.
• Не экономьте на качестве проводов - плохая изоляция вызывает ложные срабатывания, даже если УЗО исправен.
• Проверяйте работу кнопкой «Тест» хотя бы раз в месяц - особенно если УЗО установлено в месте с повышенной влажностью.
• Если УЗО часто срабатывает без видимой причины - проверьте все подключённые приборы, особенно старую технику и удлинители.
• Для систем с несколькими УЗО используйте селективные (S-типа) решения, чтобы избежать «ложного» отключения всей системы.
