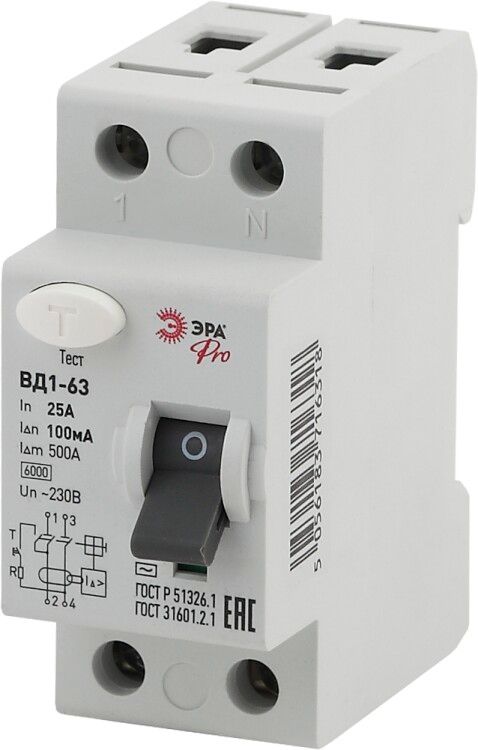

Выключатель дифференциальный (УЗО) (электромеханическое) NO-902-56 ВД1-63 1P+N 25А 100мА Pro | Б0031895 ЭРА

Выключатель дифференциального тока (УЗО) ВД1-63 NO-902-56 от ЭРА предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и монтируется на DIN-рейку. Он сочетается с автоматическими выключателями в щитках жилых, офисных и промышленных объектов.

Назначение и область применения

УЗО ВД1-63 NO-902-56 защищает от поражения электрическим током при прикосновении к повреждённым проводам или корпусам оборудования. Также он снижает риск возгорания, вызванного утечками тока через изоляцию или заземление. Подходит для установки в распределительных щитах квартир, домов, производственных помещений, где есть розеточные группы, водонагреватели, стиральные машины и другая бытовая техника. Не заменяет автоматический выключатель - используется совместно с ним для комплексной защиты.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Дифференциальный ток: 100 мА - срабатывает при утечке 0,1 ампера и выше
• Напряжение: 230 В переменного тока - для однофазных сетей
• Тип тока утечки: AC - реагирует только на синусоидальную утечку (обычная бытовая)
• Количество полюсов: 2P - отключает одновременно фазу и ноль
• Отключающая способность: 6 кА - выдерживает КЗ до 6 тысяч ампер
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли
• Ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 66 мм - требует свободного места за DIN-рейкой
• Рабочая температура: от -25C до +40C - для внутренней установки в помещениях
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Степень загрязнения: 2 - допустимо наличие пыли и небольшой влаги в воздухе

Совместимость и монтаж

УЗО ВД1-63 NO-902-56 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхних и нижних клеммах - вход и выход помечаются. Обязательно подключать фазу и ноль, так как устройство двухполюсное (2P) и отключает оба провода. Нельзя использовать вместо автомата - требуется последовательная установка с аппаратом защиты от перегрузок и КЗ. Монтаж выполняется при отключенном питании. После подключения проверьте работу кнопкой «Тест» - она имитирует утечку тока.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 50807-2007 и IEC 61009-1. Применяется в системах TN-S и TN-C-S. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки. Конструкция исключает самопроизвольное включение после отключения - необходимо вручную перевести рычаг в положение «ON». Устройство не содержит элементов, потребляющих энергию - работает purely на основе сравнения токов в фазе и ноле.

Преимущества

• Высокая механическая износостойкость - рассчитано на более 10 000 операций включения/отключения
• Нет необходимости во внешнем питании - работает даже при отключении электросети
• Фиксация в положении «OFF» при срабатывании - предотвращает случайное включение
• Компактный размер - занимает всего 2 модуля в щите
• Поддержка проводов до 25 мм2 - позволяет подключать мощные линии без переходников

Ограничения применения

• Не защищает от постоянного тока утечки - только от переменного (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автомат рядом
• IP20 - нельзя устанавливать в сырых местах, на улице или в неотапливаемых помещениях
• Работает только при наличии нулевого провода - не подходит для IT-систем
• Не рекомендовано применять в сетях с высоким уровнем гармонических искажений - возможны ложные срабатывания

Примеры использования

• Защита розеточных групп в ванной комнате - особенно там, где установлены бойлеры или стиральные машины
• Линия питания кухонной техники - холодильник, микроволновка, кофе-машина
• Щитовая на этаже многоквартирного дома - для одной квартиры или группы розеток
• Производственные участки с металлическим оборудованием - станки, насосы, компрессоры
• Объекты с повышенной влажностью - бассейны, прачечные, теплицы (при условии установки внутри сухого щита)

Практические советы

• Выбирайте УЗО с номиналом 100 мА для групповой защиты нескольких розеток; для отдельных приборов лучше 30 мА
• Проверяйте работоспособность кнопкой «Тест» хотя бы раз в месяц
• При монтаже следите, чтобы провода были плотно затянуты - слабый контакт вызывает нагрев
• Не соединяйте ноль после УЗО с заземлением - это обход защиты и делает её бесполезной
• Если УЗО часто отключается - проверьте изоляцию проводки, состояние приборов и наличие паразитных утечек
• При замене старого устройства убедитесь, что новый УЗО ВД1-63 NO-902-56 имеет ту же геометрию и глубину монтажа - 66 мм
