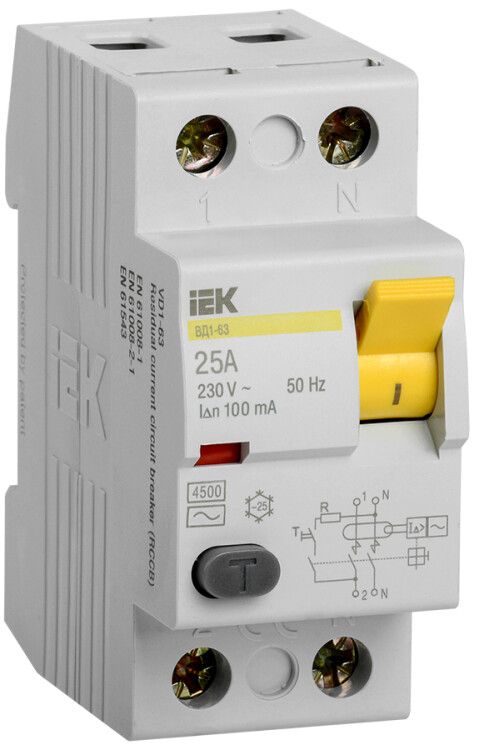

Выключатель дифференциальный (УЗО) ВД1-63 2п 25А 100мА тип AC | MDV10-2-025-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 100 мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током за счет отключения цепи при утечке тока. Этот УЗО применяется в бытовых и промышленных сетях переменного тока и совместим с DIN-рейкой. Артикул mdv10-2-025-100 соответствует серии KARAT.

Назначение и область применения

УЗО ВД1-63 не защищает от перегрузок и коротких замыканий - это задача автоматических выключателей. Его цель - обнаружить утечку тока через человека или изоляцию и отключить питание за доли секунды. Подходит для защиты групп розеток, освещения, бытовой техники, а также оборудования на стройплощадках и в общественных зданиях. Применяется в однофазных и трехфазных сетях до 400 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность срабатывания; при утечке выше этого значения УЗО отключится
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 230/400 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Отключающая способность при КЗ: 3 кА - предельная величина тока короткого замыкания, которую УЗО может безопасно прервать
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока (например, от молнии или запуска двигателей)
• Частота: 50 Гц - работает в сетях с промышленной частотой
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 74 мм - требует свободного места в щите
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные линии
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги; устанавливается внутри закрытых щитов
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и повышенной влажности

Совместимость и монтаж

УЗО ВД1-63 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются зажимы на верхней и нижней части корпуса. Максимальное сечение кабеля - 35 мм2, что позволяет использовать медные провода до 16–25 мм2 в типовых домашних и промышленных системах. Устройство не имеет встроенного теплового или электромагнитного расцепителя - его необходимо устанавливать последовательно с автоматическим выключателем на 25 А или другим подходящим по току. Обязательно проверьте соответствие посадочного размера в щите: глубина 74 мм требует минимум 90 мм свободного пространства назад.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным нормам для устройств защитного отключения. Сертифицирован для использования в жилых, офисных и производственных помещениях. Не используйте в местах с высокой влажностью без дополнительной защиты корпуса - IP20 не обеспечивает защиту от брызг воды.

Преимущества

• Надежное срабатывание при утечке 100 мА - достаточная чувствительность для большинства бытовых ситуаций
• Устойчивость к импульсным токам снижает риск ложных срабатываний при старте электрооборудования
• Совместимость со всей серией KARAT - легко заменить или дополнить другими элементами
• Долгий срок службы - 15 лет при правильном использовании
• Простая установка на DIN-рейку и четкая маркировка контактов

Ограничения применения

• Не подходит для сетей с постоянным током - работает только с переменным током (AC)
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• IP20 не допускает установку вне закрытых щитов - нельзя монтировать на открытую стену или в сырых помещениях без дополнительной защиты
• Тип AC не реагирует на постоянные или пульсирующие токи утечки - не подходит для современных устройств с выпрямителями (например, ИБП, LED-драйверы, компьютеры); для них нужен тип A
• Напряжение 230 В - не используется в сетях 400 В без специальной схемы подключения

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита на входе в квартиру или частный дом
• Подключение к станкам, насосам, компрессорам на производстве
• Временные электросети на строительных площадках
• Обеспечение безопасности в детских учреждениях, больницах, школах

Практические советы

• Выбирайте УЗО с током утечки 100 мА для общей защиты дома - для отдельных помещений (ванная, баня) лучше 30 мА
• Всегда устанавливайте УЗО после автомата, а не перед ним - так обеспечивается координация защиты
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку тока
• При подключении кабелей сечением более 16 мм2 убедитесь, что они плотно затянуты - плохой контакт вызывает нагрев
• Если в вашей сети есть частотные преобразователи, инверторы или светодиодные светильники - рассмотрите УЗО типа A вместо AC
• Не экономьте на количестве УЗО - лучше несколько маленьких, чем один большой на весь дом
