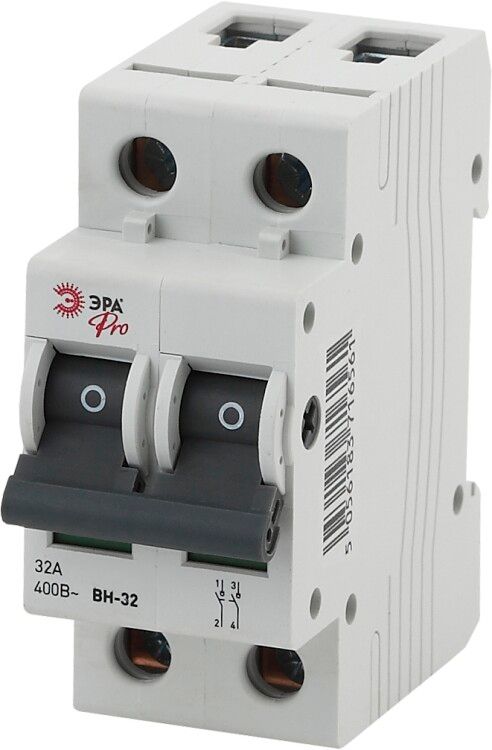

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2P 32A NO-902-92 Pro| Б0031916 | ЭРА

Выключатель нагрузки 2P 32A ВН-32 NO-902-92 ЭРА предназначен для безопасного управления электропитанием в распределительных щитах. Он сочетает функции коммутации нагрузки и физического разъединения цепи, что делает его надёжным решением для промышленных и бытовых систем переменного тока. Бренд ЭРА обеспечивает соответствие стандартам безопасности и долговечность конструкции.

Назначение и область применения

Выключатель нагрузки 2P 32A ВН-32 NO-902-92 ЭРА используется для включения, отключения и изоляции электрической цепи при рабочих и аварийных состояниях. Он выполняет роль главного выключателя в распределительных щитах, обеспечивая ручной контроль питания оборудования. Подходит для установки в щиты на объектах с нагрузкой до 22 кВт - например, на станках, насосах, конвейерах, системах вентиляции и других устройствах, требующих надёжного отключения.

Технические характеристики

• Количество полюсов: 2 - управление двумя фазами одновременно
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В AC
• Условный ток короткого замыкания: 32 кА - способен выдерживать кратковременные сверхтоки до этого значения
• Отключающая способность: 640 кА - гарантирует безопасное отключение даже при экстремальном КЗ
• Номинальная мощность: 22 кВт - соответствует предельной нагрузке для однофазного или двухфазного потребления
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; применяется только внутри закрытых щитов
• Конструкция: монтаж на DIN-рейку шириной 36 мм (2 модуля)
• Габариты: 77×36×81 мм - компактный размер для плотной сборки щита
• Тип подключения: болтовые зажимы - надёжное и проверенное соединение с кабелями
• Тип рукоятки: тумблер - удобное механическое управление вручную
• Количество НО контактов: 2 - два нормально открытых контакта для сигнализации или блокировок
• Наличие оси-переходника: да - позволяет установить внешние замки или указатели положения
• Наличие блокировки: да - возможность запирания в положении “выкл” для безопасности при обслуживании
• Глубина монтажа: 71,5 мм - требуется свободное пространство за щитом
• Цвет управляющего элемента: серый - стандартизированная цветовая гамма для промышленного оборудования

Совместимость и монтаж

Выключатель нагрузки 2P 32A ВН-32 NO-902-92 ЭРА совместим со всеми типами DIN-реек типа EN 60715. Устанавливается в стандартные шкафы и распределительные щиты с достаточным внутренним объёмом. Для монтажа необходимо:

• Обеспечить минимум 71,5 мм глубины за рейкой для беспрепятственного входа корпуса
• Использовать кабели с сечением, соответствующим 32 А (обычно 4–6 мм2 медный)
• Затягивать болты усилием, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контактные площадки
• Подключать только в обесточенной сети - перед работой обязательно отключить питание и проверить отсутствие напряжения

Безопасность и стандарты

Выключатель нагрузки 2P 32A ВН-32 NO-902-92 ЭРА соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Обладает высокой отключающей способностью (640 кА), что обеспечивает безопасность при возникновении сверхтоков. Блокировка и наличие НО контактов позволяют реализовать системы безопасности по правилам ПУЭ - например, запирание ключом при проведении ремонтных работ.

Преимущества

• Высокая отключающая способность - надёжно работает даже при серьёзных авариях
• Встроенная блокировка - исключает случайное включение во время ремонта
• Оснащён осью-переходником - можно легко установить внешний замок, индикатор или привод
• Компактные размеры - экономит место в щите, особенно важна при плотной компоновке
• Болтовое подключение - более надёжно, чем клеммы push-in, особенно при вибрациях
• Серый цвет рукоятки - единый стиль с другими промышленными аппаратами, снижает риск ошибок при операциях

Ограничения применения

• Не предназначена для частого включения/отключения - не является автоматическим выключателем, не имеет тепловой или электромагнитной защиты
• IP20 - нельзя использовать вне закрытых щитов, в сырых, пыльных или наружных условиях
• Не подходит для защиты от перегрузок - требует обязательной установки автоматических выключателей или предохранителей в цепи
• Не рассчитана на работу с постоянным током - только переменный ток (AC)
• Требует ручного управления - не подходит для автоматизации без дополнительных устройств

Примеры использования

• Главная коммутирующая точка в щите цехового оборудования (станки, сварочные аппараты)
• Отключающий рубильник для группы насосов в системе водоснабжения
• Разъединитель перед преобразователем частоты для безопасного техобслуживания
• Центральный выключатель в распределительном щите жилого дома с повышенной нагрузкой (электрокотлы, кондиционеры)

Практические советы

• При выборе места установки учтите, что ширина 36 мм занимает 2 модуля - планируйте щит с запасом по месту
• Используйте блокировку всегда при плановых работах - это требование ПУЭ и правило техники безопасности
• Проверьте соответствие сечения кабеля 32 А - недостаточно сечение вызывает нагрев и выход из строя
• Если нужна дистанционная сигнализация положения - используйте НО контакты для подключения индикатора или PLC
• Не путайте с автоматическим выключателем - этот аппарат не защищает от перегрузок, он лишь разъединяет цепь
• После монтажа протестируйте работу: включите, отключите, убедитесь, что рукоятка фиксируется и блокировка действует
