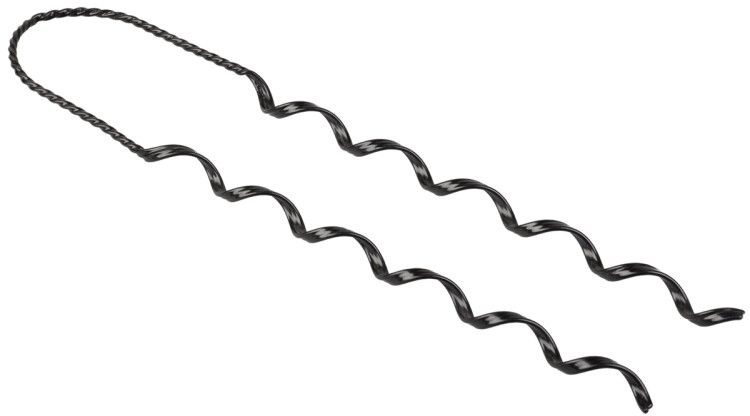

Вязка спиральная изолированная VS-35.50 (35-50мм) (6/72/864) | Б0038512 |ЭРА

Вязка спиральная изолированная VS-35.50 (35-50мм) от ЭРА предназначена для надёжного крепления кабелей и проводов к штыревым изоляторам на воздушных линиях электропередачи. Благодаря оцинкованной стали и полимерному покрытию, она выдерживает экстремальные температуры и воздействие УФ-излучения, обеспечивая долгий срок службы даже в открытых условиях.

Назначение и область применения

Вязка спиральная изолированная VS-35.50 (35-50мм) используется исключительно для промежуточного крепления проводов к штыревым изоляторам — как фарфоровым, так и полимерным. Применяется на воздушных линиях электропередачи напряжением 6–20 кВ. Подходит для установки на опорах ЛЭП открытым способом, где требуется механическая фиксация кабеля без повреждения изоляции.

Технические характеристики

• Диаметр кабеля / трубы: 35–50 мм — подходит для средних сечений силовых проводов
• Предельная нагрузка: 5000 Н — выдерживает значительное механическое усилие, включая ветровые и ледовые нагрузки
• Материал: сталь оцинкованная — защищает от коррозии, сохраняет прочность при длительном использовании
• Покрытие: полимерное, черного цвета — предотвращает контакт металла с проводом, снижает риск пробоя
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в суровых климатических зонах, включая Арктику и южные регионы
• Устойчивость к УФ-излучению: да — не хрупнеет и не теряет эластичность под прямыми солнечными лучами
• Тип крепления: пружина шпонки — самоблокирующаяся система, не требует дополнительных элементов
• Номинальное напряжение: 6/20 кВ — соответствует классу напряжения распределительных сетей
• Способ монтажа: открытый на опорах ЛЭП — не предназначен для закладных или скрытых систем
• Толщина фланца: 0 мм — не имеет жесткого основания, полностью гибкая спиральная форма

Совместимость и монтаж

Вязка спиральная изолированная VS-35.50 (35-50мм) совместима со всеми типами штыревых изоляторов, используемых в ЛЭП 6–20 кВ. Монтаж выполняется вручную: спираль легко накладывается вокруг провода и изолятора, затем плотно затягивается за счёт пружины шпонки. Крепление не требует инструментов, клёпок или болтов. Для правильной работы важно, чтобы диаметр провода находился точно в пределе 35–50 мм — меньшие или большие значения могут привести к недостаточному сцеплению или перегрузке.

Безопасность и стандарты

Вязка спиральная изолированная VS-35.50 (35-50мм) соответствует требованиям безопасности для высоковольтных линий. Полимерное покрытие обеспечивает электроизоляцию между стальной спиралью и проводом, исключая возможность утечки тока. Соответствие номинальному напряжению 6/20 кВ позволяет использовать её в сетях без дополнительных испытаний. Отсутствие острых кромок и наличие защитного слоя минимизируют риск повреждения внешней изоляции кабеля.

Преимущества

• Высокая механическая прочность — выдерживает нагрузку до 5000 Н, что достаточно для большинства условий ЛЭП
• Долговечность — оцинкованная сталь и UV-стабилизированный полимер не разрушаются в течение всего срока службы
• Лёгкий монтаж — не нужны инструменты, крепление осуществляется одним движением
• Широкий температурный диапазон — функционирует в любых климатических зонах России и стран СНГ
• Электроизоляция — полимерное покрытие предотвращает замыкание между проводом и металлической частью вязки

Ограничения применения

• Не применяется для крепления кабелей меньше 35 мм или больше 50 мм — возможна потеря удерживающей способности
• Не предназначена для внутреннего монтажа, в трубах, каналах или подземных трассах — только открытая установка на опорах
• Не рекомендуется для крепления многожильных кабелей с сильно деформируемой оболочкой — может вызвать местное сдавливание
• Не является заменой основного крепления (например, зажимов или анкеров) — служит только промежуточной фиксацией

Примеры использования

• Крепление СИП-4 к штыревым изоляторам на опорах городских ЛЭП 10 кВ
• Фиксация алюминиевых проводов сечением 50–70 мм² на сельских воздушных линиях
• Промежуточная фиксация кабелей на участках с повышенной ветровой нагрузкой
• Замена старых вязок на модернизируемых ЛЭП с сохранением существующих изоляторов

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен входить в диапазон 35–50 мм. Использование вне этого диапазона снижает надёжность крепления.
• Не перетягивайте вязку — пружина шпонки автоматически фиксирует нужное натяжение. Чрезмерное усилие может повредить полимерное покрытие.
• При работе в холодную погоду (ниже –40 °C) изгибайте вязку медленно — материал становится менее пластичным, но не ломается.
• Проверяйте состояние покрытия перед установкой: царапины или трещины на полимере требуют замены вязки.
• Вязка спиральная изолированная VS-35.50 (35-50мм) от ЭРА — единственный вариант в своём классе, сочетающий прочность, изоляцию и простоту монтажа. Выбирайте её там, где важны надёжность и долговечность.
