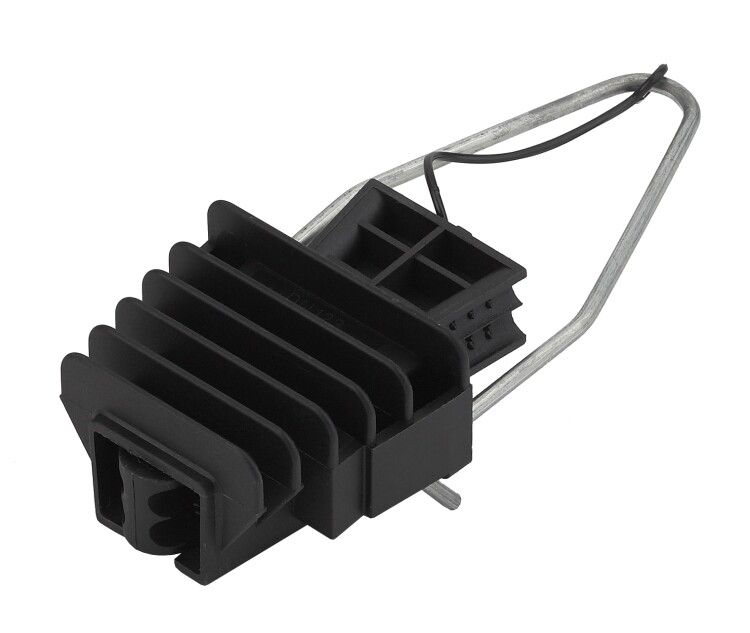

Зажим анкерный клиновой DN-123 (2х16/4х25) (100/2100) | Б0037731 ЭРА

Зажим анкерный клиновой DN-123 (2х16/4х25) от ЭРА предназначен для надежного крепления и натяжения проводов СИП-4 на воздушных линиях электропередачи. Устройство сочетает прочную стальную основу с термостойким пластиковым корпусом, обеспечивая долговечность даже в экстремальных условиях.

Назначение и область применения

Зажим анкерный клиновой DN-123 (2х16/4х25) используется для фиксации и натяжения самонесущих изолированных проводов СИП-4 на опорах ЛЭП. Применяется как на магистральных линиях, так и на ответвлениях к зданиям. Подходит для установки в открытых участках сети, где требуется механическая устойчивость и защита от внешних воздействий.

Технические характеристики

• Диаметр натяжного троса: 16–25 мм - соответствует стандартным сечениям СИП-4 (2×16 мм2 и 4×25 мм2)
• Растягивающая нагрузка: 2000 Н - выдерживает максимальное усилие при натяжении провода
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ
• Диапазон рабочих температур: –60…+50 C - сохраняет функциональность в суровом климате
• Материал: сталь + термопластик с стекловолокном - высокая прочность и устойчивость к деформациям
• Защитное покрытие: горячее цинкование - защищает металлические части от коррозии
• Исполнение: неизолированное - требует соблюдения правил безопасности при работе под напряжением
• Устойчивость к УФ-излучению: да - материал не хрупнеет и не выцветает на солнце
• Цвет: черный - маскирует загрязнения, снижает нагрев от солнца
• Количество кабелей: 4 - позволяет одновременно закрепить четыре провода СИП-4
• Количество жил: 4 - совпадает с типовой конструкцией СИП-4 (четыре жилы в одном кабеле)

Совместимость и монтаж

Зажим анкерный клиновой DN-123 (2х16/4х25) совместим с проводами СИП-4 сечением 2×16 мм2 и 4×25 мм2. Монтаж выполняется открытым способом на опорах ЛЭП - крепится через болтовые соединения к кронштейну или траверсе. Клиновой механизм плотно фиксирует провод при натяжении, предотвращая проскальзывание. Для монтажа необходимы гаечные ключи и средства защиты от поражения током. Не рекомендуется использовать на кабелях других типов (например, АС, АВК).

Безопасность и стандарты

Зажим анкерный клиновой DN-123 (2х16/4х25) соответствует требованиям к устройствам для воздушных линий до 1 кВ. Горячее цинкование и УФ-стойкий пластик обеспечивают безопасную эксплуатацию в течение всего срока службы. Поскольку изделие неизолированное, работы должны проводиться только при отключённом питании и с применением средств индивидуальной защиты.

Преимущества

• Высокая механическая прочность благодаря стекловолокну в пластике и стальному сердечнику
• Устойчивость к перепадам температур - работает в Арктике и на юге России
• Защита от коррозии - цинкование увеличивает срок службы в агрессивной среде
• Один зажим заменяет несколько элементов - фиксирует сразу все четыре жилы СИП-4
• УФ-стойкость исключает растрескивание и потерю прочности под солнцем

Ограничения применения

• Не применяется для кабелей с другим сечением - не подходит для СИП-1, СИП-2, АС или медных проводов
• Не предназначена для скрытого монтажа - только открытая установка на опорах
• Не является изолирующим элементом - нельзя использовать без дополнительной изоляции при доступе к токоведущим частям
• Не рекомендован для мест с постоянными вибрациями или ударными нагрузками - возможна усталость материала

Примеры использования

• Крепление СИП-4 на угловых опорах ЛЭП
• Анкерная фиксация на конце линии перед входом в дом
• Натяжение четырёхжильного кабеля между столбами в сельской местности
• Закрепление ответвлений от магистрального СИП-4 к многоквартирному дому

Практические советы

• Перед монтажом проверьте соответствие диаметра провода - 16–25 мм - внутреннему каналу зажима
• При затяжке используйте динамометрический ключ, чтобы не превышать допустимую нагрузку в 2000 Н
• Обязательно убедитесь, что все жилы равномерно вошли в клинья - неравномерное распределение вызывает перегрузку одной из них
• При установке на деревянных опорах используйте прокладки между зажимом и древесиной - предотвратите трещины от давления
• Проверяйте состояние зажима ежегодно - особенно после зимних нагрузок и штормов
