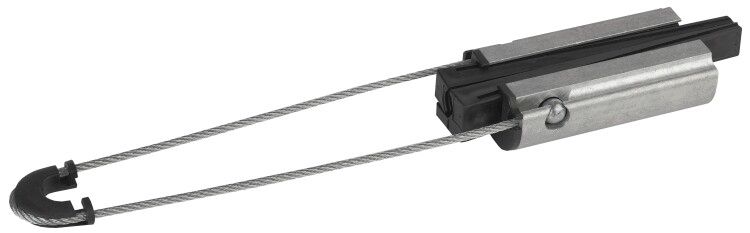

Зажим анкерный клиновой PA1500 (50-70) (26/1040) | Б0029954 ЭРА

Зажим анкерный клиновой PA1500 (50-70) от ЭРА предназначен для надежного крепления и натяжения изолированных проводов СИП-2 на воздушных линиях электропередач. Благодаря прочному корпусу и антикоррозийному покрытию, он обеспечивает долговечную работу даже в суровых климатических условиях.

Назначение и область применения

Зажим анкерный клиновой PA1500 (50-70) используется исключительно для фиксации и натяжения несущего провода СИП-2 - как на основных магистральных линиях, так и на ответвлениях к домам и объектам. Применяется там, где требуется механическая фиксация кабеля без повреждения изоляции. Подходит для установки на опоры ЛЭП открытого типа.

Технические характеристики

• Диаметр натяжного троса / сечение жилы: 50–70 мм2
• Максимальная растягивающая нагрузка: 14 709 Н (≈1,5 тонны силы)
• Номинальное напряжение: 1000 В
• Количество кабелей: один
• Количество жил: две (соответствует СИП-2)
• Материал корпуса: алюминиевый сплав
• Внутренние элементы: стеклоармированный полиамид
• Защитное покрытие: горячее цинкование
• Цвет: черный
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да
• Способ монтажа: открытый, на опорах ЛЭП
• Модель: EV019449

Совместимость и монтаж

Зажим совместим только с кабелями СИП-2, имеющими сечение 50–70 мм2. Монтаж выполняется следующим образом:

• Провод СИП-2 помещают между двумя клиньями внутри корпуса;
• Зажим затягивается болтами до плотного захвата;
• Не требует предварительной подготовки поверхности кабеля - изоляция сохраняется целой;
• Подходит для установки на металлические и железобетонные опоры через кронштейны или специальные площадки.

Обязательно проверьте соответствие сечения кабеля указанному диапазону - использование с более тонким или толстым проводом снижает безопасность соединения.

Безопасность и стандарты

Зажим анкерный клиновой PA1500 (50-70) рассчитан на работу в сетях до 1000 В. Конструкция соответствует требованиям безопасности для распределительных систем среднего напряжения. Горячее цинкование и устойчивость к УФ-излучению обеспечивают длительную службу без потери прочностных характеристик.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 14,7 кН, что достаточно для большинства линий СИП-2;
• Антикоррозийная защита - горячее цинкование продлевает срок службы в агрессивных средах;
• Устойчивость к экстремальным температурам - работает в регионах с зимними минусами до –60 C;
• УФ-защита внутренних компонентов - не трескается и не теряет форму под прямыми солнечными лучами;
• Легкий вес благодаря алюминиевому сплаву - удобен для работы на высоте;
• Одинаково эффективен как на прямых участках, так и на угловых опорах.

Ограничения применения

• Не применяется для других типов кабелей - несовместим с СИП-1, СИП-3, СИП-4, АВК, АС и другими;
• Не предназначена для скрытой или underground-укладки - только открытые опорные системы;
• Не рекомендован для многожильных проводов с числом жил больше двух;
• Не следует использовать в местах постоянного контакта с химически активными веществами (например, рядом с промышленными выбросами);
• Не заменяет грузовые зажимы - не предназначен для передачи значительных вертикальных усилий, кроме собственного натяжения.

Примеры использования

• Фиксация несущей нейтрали СИП-2 на конце деревянной опоры в сельской сети;
• Крепление провода на уголовой опоре городского освещения;
• Натяжение кабеля на переходе с одной опоры на другую в районе с частыми порывами ветра;
• Установка на автономных линиях питания дачных кооперативов и малых населенных пунктов.

Практические советы

• Перед монтажом убедитесь, что сечение кабеля точно попадает в диапазон 50–70 мм2 - перегрев или проскальзывание возможны при неверном подборе;
• Проверяйте равномерность затяжки - клинья должны плотно прилегать по всей длине провода, без перекосов;
• При работе в холодную погоду (ниже –30 C) нагрейте зажим на воздухе несколько минут - материал становится менее хрупким;
• После монтажа проведите контрольную проверку натяжения через неделю - возможно легкое “утягивание” материала;
• Зажим PA1500 (50-70) от ЭРА можно комбинировать с аналогичными изделиями серии EV019xxx - все они имеют единый принцип сборки и совпадающие размеры крепежа.
