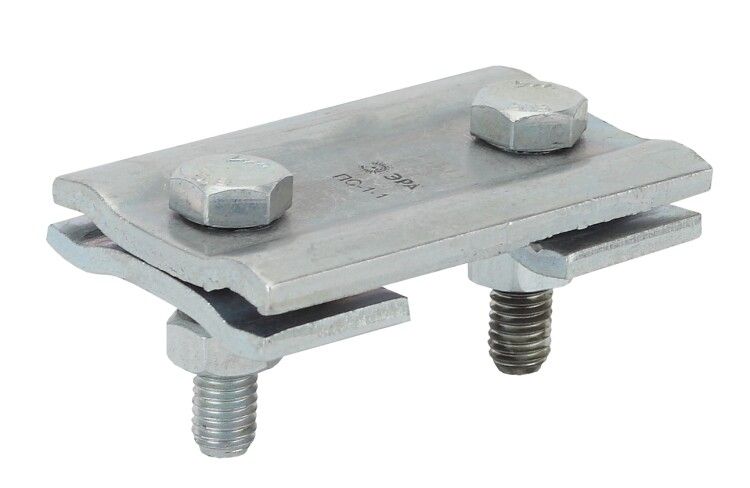

Зажим плашечный ПС-1-1 (5,5-8,6 мм2) 2 болта (6/30/1200) | Б0038780 ЭРА

Зажим плашечный ПС-1-1 (5,5–8,6 мм2) 2 болта от ЭРА предназначен для надёжного соединения стальных и сталеалюминиевых проводов в системах молниезащиты. Благодаря прочной конструкции и широкому температурному диапазону, этот зажим сохраняет работоспособность даже в экстремальных условиях.

Назначение и область применения

Зажим плашечный ПС-1-1 (5,5–8,6 мм2) 2 болта используется исключительно для соединения проводов в системах молниезащиты. Он применяется для присоединения токоотводов к заземляющим устройствам, а также для соединения между собой стальных и сталеалюминиевых проводов. Подходит для открытой установки на вышках, фасадах зданий, опорах ЛЭП и других внешних элементах защиты от молнии.

Технические характеристики

• Сечение жилы: 5,5–8,6 мм2 - подходит для проводов средней мощности, используемых в молниезащите;
• Номинальное напряжение: 0,4–110 кВ - рассчитан на работу в высоковольтных сетях, включая системы молниезащиты;
• Материал: сплав алюминиевый - легкий, коррозионностойкий, совместим с алюминиевыми и стальными проводниками;
• Количество жил: 2 - позволяет соединить два провода одновременно;
• Тип соединения: винтовое/болтовое - надёжная фиксация за счёт двух болтов с усилием затяжки;
• Диапазон рабочих температур: от –60 до +50 C - работает в суровых климатических условиях, включая Арктику и южные регионы;
• Стойкость к УФ-излучению: да - материал не теряет механических свойств под воздействием солнца;
• Цвет: металлик - естественный цвет сплава, не требует покраски;
• Способ монтажа: открытый - предназначен для установки вне помещений, без корпуса или кожуха.

Совместимость и монтаж

Зажим плашечный ПС-1-1 (5,5–8,6 мм2) 2 болта совместим с проводами из стали и сталеалюминиевого композита, имеющими сечение в пределах 5,5–8,6 мм2. Для правильного монтажа:

• Зачистите концы проводов от оксидной плёнки и грязи;
• Разместите провода между пластинами зажима так, чтобы они плотно прилегали;
• Затяните оба болта равномерно, без перекоса - недостаточное усилие снижает контакт, избыточное - повредит металл;
• Не используйте инструменты с острыми гранями - можно повредить поверхность контакта.

Безопасность и стандарты

Зажим соответствует требованиям к применению в системах молниезащиты, однако явного указания на соответствие ГОСТ или МЭК в предоставленных данных нет. Рекомендуется проверять сертификаты производителя перед использованием в проектах, требующих обязательного подтверждения соответствия.

Преимущества

• Высокая механическая прочность благодаря двум болтам - минимизирует риск раскручивания при вибрации;
• Устойчивость к перепадам температур - не трескается зимой и не деформируется летом;
• Автоматическая антикоррозийная защита - алюминиевый сплав не нуждается в дополнительном покрытии;
• Легкий вес - удобен для работы на высоте и снижает нагрузку на крепления.

Ограничения применения

• Не предназначена для внутреннего монтажа - отсутствует защита от доступа человека и влаги внутри помещения;
• Не подходит для медных или одножильных проводов меньшим сечением - возможен плохой контакт и нагрев;
• Не рекомендуется использовать в местах постоянного контакта с химически активными веществами (например, соляным туманом у моря) без дополнительной защиты;
• Не является изолирующим элементом - все части должны находиться вне зоны доступа к токоведущим частям.

Примеры использования

• Подключение вертикального токоотвода к контуру заземления на крыше здания;
• Соединение горизонтального проводника молниезащиты с анкерной опорой;
• Присоединение провода от молниеотвода к стальной башне радиопередатчика;
• Объединение двух участков сталеалюминиевого провода на воздушной линии молниезащиты.

Практические советы

• Перед установкой проверьте, что сечение провода попадает точно в диапазон 5,5–8,6 мм2 - меньше или больше приведёт к перегреву или слабому контакту;
• При работе в холодную погоду согрейте зажим руками - алюминиевый сплав становится более хрупким ниже –40 C;
• Проверяйте затяжку болтов через год после монтажа - первичная осадка материала может ослабить контакт;
• Зажим ПС-1-1 (5,5–8,6 мм2) 2 болта от ЭРА - один из немногих решений, где не требуется специальный инструмент; достаточно обычного ключа на 13–17 мм.
