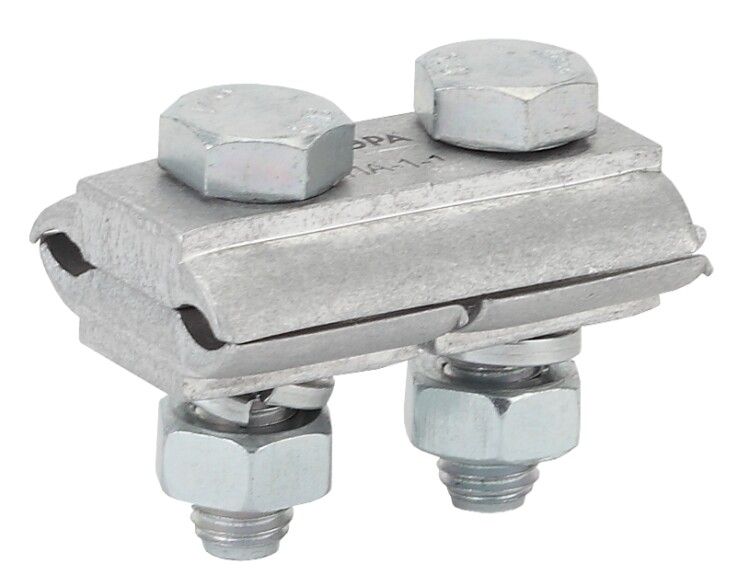

Зажим плашечный ПА-1-1 (5,1-9,0 мм2) 2 болта (6/30/1440) | Б0038782 ЭРА

Зажим плашечный ПА-1-1 (5,1–9,0 мм2) 2 болта от ЭРА предназначен для надёжного соединения алюминиевых, стальных и сталеалюминиевых проводов в воздушных линиях электропередачи. Его прочная конструкция и широкий диапазон рабочих температур делают этот зажим подходящим для эксплуатации в суровых климатических условиях.

Назначение и область применения

Зажим плашечный ПА-1-1 (5,1–9,0 мм2) 2 болта используется для создания механически прочного и электрически надёжного соединения между проводами в воздушных ЛЭП. Подходит для соединения алюминиевых, стальных и сталеалюминиевых проводов сечением от 5,1 до 9 кв.мм. Часто применяется на опорах, в ответвлениях, при переходах между типами проводов. Устойчив к воздействию внешней среды - идеален для открытой установки вне помещений.

Технические характеристики

• Номинальное сечение провода: 5,1–9 кв.мм
• Тип соединения: винтовое / болтовое - два болта обеспечивают равномерное давление на контактную поверхность
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, совместим с алюминиевыми проводами
• Рабочее напряжение: до 110 кВ - соответствует требованиям высоковольтных сетей 0,4–110 кВ
• Количество жил: две - предназначены для соединения двух проводов
• Диапазон рабочих температур: от –60 C до +50 C - выдерживает экстремальные зимние и летние условия
• Защита от УФ-излучения: да - материал не хрупнеет и не теряет прочность под прямыми солнечными лучами
• Цвет: металлик - визуально отличается от изоляционных материалов, упрощает осмотр
• Способ монтажа: открытый - не требует заключения в трубу или короб; монтируется прямо на опорах

Совместимость и монтаж

Зажим плашечный ПА-1-1 (5,1–9,0 мм2) 2 болта совместим только с проводами из алюминия, стали или сталеалюминиевой комбинированной конструкции. Не используйте для медных проводов - возможна гальваническая коррозия.

Монтаж выполняется вручную: зачищенные концы проводов заводятся в каналы зажима, фиксируются двумя болтами. Крутить необходимо равномерно, чтобы не перекосить пластину. Момент затяжки регулируется опытным путём - важно добиться плотного контакта без деформации провода. Для проверки качества соединения рекомендуется использовать контрольный момент затяжки согласно документации завода-производителя.

Безопасность и стандарты

Зажим плашечный ПА-1-1 (5,1–9,0 мм2) 2 болта соответствует требованиям ГОСТ Р 50571.5.52 и другим нормативам для оборудования воздушных линий. Номинальное напряжение до 110 кВ позволяет применять его в распределительных сетях 6(10)/35/110 кВ. Отсутствие горючих компонентов снижает риск возгорания даже при аварийном нагреве.

Преимущества

• Высокая долговечность благодаря антикоррозийному алюминиевому сплаву
• Устойчивость к перепадам температур - работает в Арктике и пустыне
• Не требует специального инструмента - достаточно обычного ключа
• Легко контролируется качество монтажа - видимые болты позволяют визуально оценить степень затяжки
• Сохраняет герметичность и прочность при длительной нагрузке

Ограничения применения

• Не для меди - вызывает электрохимическую коррозию
• Не предназначен для замкнутых систем (например, внутри щитов или кабельных каналах) - рассчитан исключительно на открытую установку
• Не следует использовать с проводами меньшим сечением, чем 5,1 мм2 - есть риск проскальзывания
• Не допускается многократная сборка-разборка - после нескольких демонтажей возможно ослабление контакта

Примеры использования

• Соединение сталеалюминиевого провода АС с алюминиевым проводом в точке ответвления на опоре ЛЭП 35 кВ
• Подключение тросовой части к основному проводу в самонесущей изолированной линии (СИП)
• Переход от старого алюминиевого провода к новому в рамках модернизации воздушной сети
• Фиксация проводов на анкерных опорах в регионах с сильными ветрами и гололёдом

Практические советы

• Обязательно зачистите провода перед монтажом - оксидная плёнка на алюминии снижает проводимость
• Проверьте посадочный диаметр провода - он должен точно попадать в диапазон 5,1–9 мм2
• После монтажа сделайте пробный тест на усилие: потяните провод в противоположные стороны - соединение не должно смещаться
• При работе в холодную погоду прогрейте зажим руками - металл становится более пластичным, что повышает качество контакта
• Рекомендован ежегодный осмотр: проверяйте состояние болтов, наличие трещин, следов коррозии
