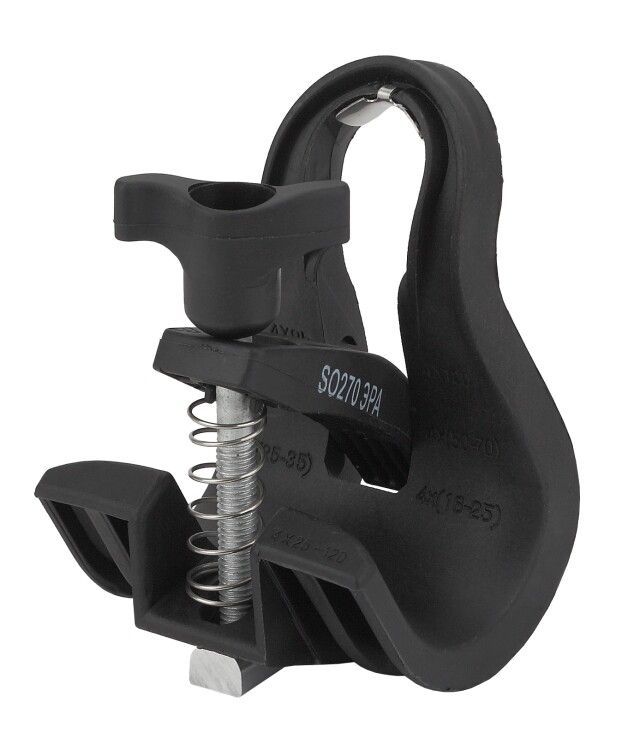

Зажим промежуточный SO270 (2x16-4x120) (100/1200) | Б0037752 ЭРА

Зажим промежуточный SO270 (2x16-4x120) от ЭРА предназначен для крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Благодаря шарнирному механизму и высокой прочности, этот зажим обеспечивает надежное удержание проводов даже при значительных механических нагрузках.

Назначение и область применения

Зажим промежуточный SO270 (2x16-4x120) используется для поддерживающего крепления изолированных силовых проводов типа СИП-2 и СИП-4. Применяется на промежуточных и угловых опорах ЛЭП напряжением до 1 кВ. Подходит для фиксации несущей нейтральной жилы, а также фазных проводников сечением от 16 до 120 мм². Конструкция рассчитана на открытую установку на опорах, где требуется компактное и долговечное решение.

Технические характеристики

• Диаметр кабеля: 16–120 мм — соответствует стандартным размерам СИП-2 и СИП-4
• Сечение жилы: 16–120 мм² — совместим с основными типами самонесущих изолированных проводов
• Предельная нагрузка: 8000 Н — выдерживает значительные механические усилия, включая ветровые и ледовые воздействия
• Материал корпуса: сплав алюминия и стеклоармированный полиамид — легкий, коррозионностойкий, не требует окраски
• Рабочий температурный диапазон: от –60 °C до +50 °C — работает в условиях сурового климата, включая Сибирь и Дальний Восток
• Номинальное напряжение: 0,4/1 кВ — предназначено для низковольтных сетей
• Устойчивость к УФ-излучению: да — не теряет прочность и цвет при длительном воздействии солнечного света
• Цвет: черный — снижает нагрев от солнца, маскирует загрязнения
• Тип соединения: резьбовое — позволяет использовать стандартные гайки и болты
• Количество жил: 4 — поддерживает одновременную фиксацию четырех проводов (три фазы + нейтраль)
• Способ монтажа: открытый на опорах ЛЭП — не требует закладных элементов

Совместимость и монтаж

Зажим промежуточный SO270 (2x16-4x120) совместим с любыми СИП-2 и СИП-4, имеющими внешний диаметр в пределах 16–120 мм. Монтаж выполняется на деревянных, железобетонных или металлических опорах через отверстия для крепления. Шарнирный механизм позволяет свободно поворачивать зажим вокруг оси, что исключает перекосы и местные напряжения в проводе. Разборные головки болтов позволяют легко демонтировать зажим без повреждения провода — удобно при замене участка ЛЭП или ремонте. Для установки используйте гаечные ключи подходящего размера; затяжка должна быть равномерной, без перекосов.

Безопасность и стандарты

Зажим промежуточный SO270 (2x16-4x120) соответствует требованиям к электроустановкам напряжением до 1 кВ. Отсутствие обработки поверхности не влияет на безопасность — материал устойчив к коррозии и не требует дополнительной защиты. Срывные болты предотвращают случайное раскрытие зажима при аварийных ситуациях. Напряжение 0,4/1 кВ указывает на применение в бытовых и промышленных сетях, но не предназначено для высоковольтных линий.

Преимущества

• Шарнирный механизм с регулировкой — обеспечивает естественный угол установки, снижает риск деформации провода
• Высокая прочность (8000 Н) — гарантирует сохранность крепления при экстремальных погодных условиях
• Легкий вес и коррозионная стойкость — продлевает срок службы, особенно в агрессивных средах
• Разборная конструкция — позволяет выполнять ремонт и замену без снятия всего провода
• Устойчивость к УФ — не трескается и не выцветает на солнце
• Один зажим вместо нескольких — фиксирует все четыре жилы СИП за один монтаж

Ограничения применения

• Не применяется для крепления на стене зданий — предназначен только для опор ЛЭП
• Не рекомендован для кабелей с диаметром менее 16 мм — может не обеспечить достаточного сцепления
• Не подходит для высоковольтных линий выше 1 кВ — не имеет усиленной изоляции
• Не предназначен для скрытого монтажа — требует доступа для обслуживания
• Не совместим с фланцами — не имеет крепления для них (толщина фланца 0 мм)

Примеры использования

• Крепление СИП-4 на промежуточной опоре между двумя столбами ЛЭП
• Фиксация нейтрального провода на угловой опоре при изменении направления линии
• Установка на деревянных опорах в сельской местности
• Замена старого зажима при модернизации воздушной линии

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля — он должен входить в диапазон 16–120 мм без зазора
• Затягивайте болты равномерно, чтобы не перекосить зажим — перекос вызывает локальные напряжения в изоляции
• При использовании в холодном климате не допускайте ударных нагрузок на зажим при температуре ниже –40 °C — материал становится хрупче
• При демонтаже используйте два ключа: один для удержания болта, второй — для отворачивания гайки
• Зажим SO270 (2x16-4x120) от ЭРА можно комбинировать с другими элементами крепления этой же серии — они имеют стандартизированные размеры
