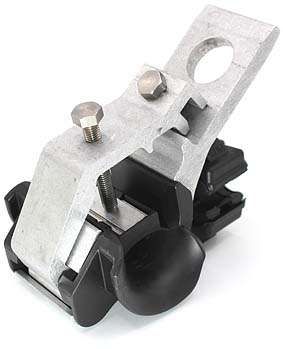

Поддерживающий зажим PSP 16/120.4T | 10700011 NILED НИЛЕД

Поддерживающий зажим PSP 16/120.4T от НИЛЕД предназначен для фиксации и поддержки силовых кабелей сечением до 120 кв.мм на опорах ЛЭП и других конструкциях. Артикул 10700011 обеспечивает надёжную механическую нагрузку до 40 кН, что делает его подходящим для устойчивой установки в условиях повышенного напряжения.

Назначение и область применения

Зажим PSP 16/120.4T используется для крепления одножильных и многожильных проводов в воздушных линиях электропередачи. Он применяется там, где требуется удерживать кабель в натянутом состоянии без перегрузки изоляции. Подходит для монтажа на столбах, анкерных опорах, пролётах между зданиями и в местах изменения направления трассы. Часто встречается в сетях 0,4–10 кВ, особенно в городской и сельской инфраструктуре.

Технические характеристики

• Предельная нагрузка: 40 кН - способен выдерживать значительное механическое усилие, включая вес кабеля, ветровые и гололёдные нагрузки;
• Максимальное сечение проводника: 120 кв.мм - совместим с кабелями типа АС, АСУ, АВР, ВВГ и аналогичными;
• Конструкция: двухканальная - позволяет закрепить два провода по 16 кв.мм каждый или один провод до 120 кв.мм;
• Материал корпуса: алюминий - лёгкий, коррозионностойкий, не требует покраски;
• Контактные элементы: пластиковые изоляторы - предотвращают контакт металлической части с токоведущими жилами и защищают внешнюю изоляцию кабеля.

Совместимость и монтаж

PSP 16/120.4T совместим с проводниками, имеющими наружный диаметр, соответствующий сечению до 120 кв.мм. Для правильного монтажа:

• Не используйте зажим для проводов с сечением более 120 кв.мм - возможна деформация и потеря прочности;
• Перед установкой проверьте целостность изоляции кабеля - пластиковые вставки не заменяют её, а лишь дополняют защиту;
• Затягивайте болты равномерно, без перекоса - чтобы избежать повреждения внутренней структуры провода;
• Фиксируйте зажим на штанге, кронштейне или другом несущем элементе с помощью болтов М12–M16 (не входят в комплект).

Безопасность и стандарты

Конструкция PSP 16/120.4T соответствует требованиям безопасности для электроустановок до 35 кВ. Пластиковые изоляционные элементы обеспечивают необходимый уровень электрической защиты. Применение в соответствии с ПУЭ и ГОСТ Р 52789-2007 рекомендовано для всех типов воздушных линий.

Преимущества

• Алюминиевый корпус снижает вес всей системы крепления - удобнее при монтаже на высоте;
• Пластиковые вставки продлевают срок службы изоляции кабеля, исключая трение и перетирание;
• Двухканальное исполнение даёт гибкость: можно крепить два меньших провода вместо одного большого - экономит место и время;
• Открытая форма позволяет легко осмотреть состояние провода без демонтажа зажима.

Ограничения применения

• Не предназначена для постоянного погружения в воду или работы в агрессивных средах - алюминий может окисляться при длительном воздействии хлора, солей, кислот;
• Не использовать в качестве ответвительного зажима - он не рассчитан на соединение проводов, только на поддержку;
• Не применять с медными проводами, если они имеют слишком мягкую оболочку - риск сплющивания жилы при затяжке;
• Не монтировать на вибрирующих конструкциях без дополнительной амортизации - возможна усталостная деформация.

Примеры использования

• Крепление фазных проводов на опорах распределительной сети 10 кВ;
• Подвеска кабелей от трансформаторной подстанции к потребителю;
• Фиксация проводов на анкерных участках, где происходит изменение направления трассы;
• Установка на промышленных объектах - конвейеры, эстакады, крановые пути с питанием через кабель.

Практические советы

• Выбирая зажим, всегда сверяйте реальный диаметр кабеля - сечение 120 кв.мм может иметь разный наружный размер в зависимости от материала и изоляции;
• При использовании нескольких зажимов на одной линии - соблюдайте равномерность натяжения, чтобы избежать перекоса;
• Проверяйте затяжку болтов через год после монтажа - особенно в районах с сезонными температурными колебаниями;
• Для долговечности в солёном воздухе (прибрежные районы) рекомендуется периодическая смазка резьбы антикоррозийным составом;
• PSP 16/120.4T от НИЛЕД - это серийное решение, доступное в наличии; артикул 10700011 гарантирует соответствие оригинальному техническому решению бренда.
