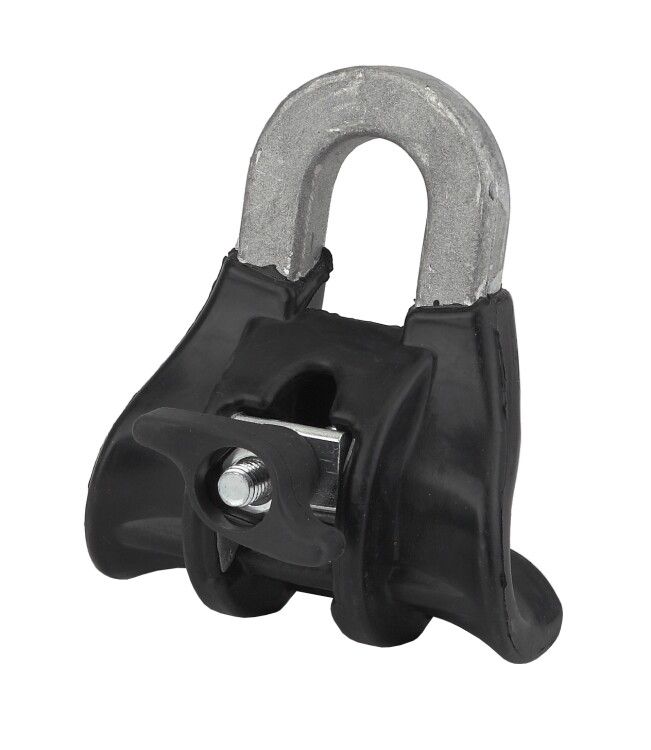

Зажим промежуточный SO69.95 (25-95) (2/76/1520) | Б0037746 ЭРА

Зажим промежуточный SO69.95 (25-95) от ЭРА предназначен для надежного крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Благодаря регулируемому шарниру и высокой прочности, этот зажим обеспечивает устойчивую фиксацию изолированного провода даже при значительных механических нагрузках.

Назначение и область применения

Зажим промежуточный SO69.95 (25-95) используется исключительно для поддерживающего крепления изолированных самонесущих проводов типа СИП-2 и СИП-4. Он применяется на промежуточных и угловых опорах ЛЭП, где требуется фиксация несущей нейтрали без натяжения. Устанавливается в открытых условиях — на столбах, башмах и других опорных конструкциях воздушных сетей.

Технические характеристики

• Диаметр крепимого кабеля: 25–95 мм — соответствует сечению жил 25–95 мм²
• Предельная нагрузка: 15 000 Н — выдерживает максимальное растягивающее усилие
• Номинальное напряжение: 1000 В — рассчитан на работу в сетях до 1 кВ
• Материал корпуса: сплав алюминия и стеклоармированный полиамид — легкий, прочный, устойчивый к коррозии
• Диапазон рабочих температур: от –60 °C до +50 °C — работает в суровых климатических условиях
• Устойчивость к УФ-излучению: да — не теряет прочность под воздействием солнечного света
• Цвет: черный — снижает нагрев от солнца, маскирует загрязнения
• Тип соединения: резьбовое — фиксация через гайку-барашек
• Количество жил: одна — предназначен для крепления одного провода
• Защитное покрытие: необработанное — не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Зажим промежуточный SO69.95 (25-95) совместим с любыми СИП-2 и СИП-4, имеющими внешний диаметр в пределах 25–95 мм. Монтаж выполняется открытым способом на опорах ЛЭП:

• Провод укладывается в канавку зажима
• Гайка-барашек затягивается рукой — не требует инструментов
• Шарнир позволяет поворачивать зажим на угол до ±15° — компенсирует перекосы при установке
• Не требует фланцев — крепится напрямую к опорным элементам (например, к кронштейну или хомуту)

Перед монтажом проверьте соответствие диаметра провода заявленному диапазону. Перетягивание гайки не допускается — достаточно плотного контакта.

Безопасность и стандарты

Зажим промежуточный SO69.95 (25-95) соответствует требованиям к электроустановкам напряжением до 1 кВ. Применяется в соответствии с ПУЭ и ГОСТ Р 58623-2019 для крепления СИП. Высокая механическая прочность и устойчивость к экстремальным температурам обеспечивают безопасную эксплуатацию в течение всего срока службы.

Преимущества

• Регулируемый шарнир — позволяет точно ориентировать провод без деформаций
• Легкий вес материала — снижает нагрузку на опору
• Отсутствие необходимости в инструменте при монтаже — экономит время при обслуживании
• Устойчивость к УФ и низким температурам — долговечен в любом климате
• Высокая предельная нагрузка — надежно удерживает провод при ветровых и гололедных нагрузках

Ограничения применения

• Не предназначена для натяжных участков — только для поддерживающих креплений
• Не подходит для многожильных кабелей без изоляции — только для СИП-2 и СИП-4
• Не рекомендуется использовать на опорах с фланцами толще 0 мм — конструкция не предусматривает крепление через фланец
• Не следует применять в средах с агрессивными химическими веществами — материал не защищен от кислот и щелочей

Примеры использования

• Крепление СИП-4 на промежуточной деревянной опоре в сельской местности
• Фиксация несущего провода на угловой опоре городской ЛЭП
• Установка на металлическом кронштейне в условиях Крайнего Севера
• Обслуживание линий после замены старых проводов на СИП-2

Практические советы

• Проверяйте диаметр провода перед установкой — слишком тонкий или толстый кабель не будет надежно зафиксирован
• При монтаже на угловых опорах используйте шарнир для естественного положения провода — избежите перегрузки изоляции
• Не используйте ключи для затяжки гайки-барашка — риск перетяга и трещины в материале
• При длительном хранении держите зажим в сухом месте — хотя он устойчив к влаге, избыток воды может вызвать конденсат внутри
• При замене зажима — всегда проверяйте состояние изоляции провода, особенно в местах контакта с канавкой
