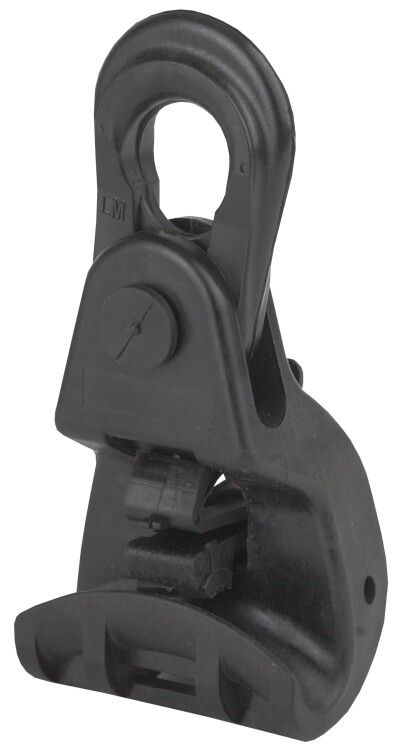

Зажим промежуточный PS1500 (10-95) (6/36/1440) | Б0029914 ЭРА

Зажим промежуточный PS1500 (10-95) (6/36/1440) от ЭРА предназначен для надежного крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Его шарнирная конструкция и устойчивость к внешним воздействиям обеспечивают долгую службу даже в суровых климатических условиях.

Назначение и область применения

Зажим промежуточный PS1500 (10-95) (6/36/1440) используется для поддерживающего крепления изолированных силовых проводов типа СИП-2 и СИП-4. Применяется на промежуточных опорах ЛЭП, а также на угловых опорах при поворотах трассы до 90°. Подходит для фиксации несущей нейтрали. Не предназначен для анкерного крепления или восприятия значительных горизонтальных нагрузок.

Технические характеристики

• Диаметр крепимого кабеля: 10–95 мм - соответствует стандартным сечениям СИП-2 и СИП-4
• Предельная нагрузка: 11 767 Н - обеспечивает удержание провода при максимальных механических усилиях
• Материал корпуса: стеклоармированный полиамид - высокая прочность, устойчивость к старению и химическим воздействиям
• Рабочий температурный диапазон: от –60 C до +50 C - работает в условиях крайнего севера и жаркого юга
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность под прямыми солнечными лучами
• Цвет: черный - снижает нагрев от солнца, маскирует загрязнения
• Количество жил: одна - рассчитан на один провод СИП
• Номинальное напряжение: 0,4/1 В - не является электроизоляционным элементом, применяется исключительно как механический зажим
• Способ монтажа: открытый - крепится к опорам ЛЭП через болтовые соединения
• Толщина фланца: 0 мм - не требует установки на фланцевую площадку, монтируется напрямую на кронштейны или штыри

Совместимость и монтаж

Зажим промежуточный PS1500 (10-95) (6/36/1440) совместим с любыми типами опор ЛЭП, где предусмотрена возможность крепления через отверстия под болт. Монтаж выполняется вручную:

• Открыть защелку, поместить кабель внутрь
• Закрыть защелку - она фиксирует провод автоматически
• Закрепить зажим на опоре через резьбовое соединение (болт/шпилька - не указаны в комплекте)

Подвижный шарнир позволяет проводу свободно перемещаться вдоль своей оси, что предотвращает перегрузку при температурном расширении. Для монтажа требуется доступ к месту крепления - зажим не предназначен для закрытых или труднодоступных участков.

Безопасность и стандарты

Зажим промежуточный PS1500 (10-95) (6/36/1440) не содержит металлических частей, контактирующих с проводом, поэтому не влияет на электрическую изоляцию. Соответствует требованиям к механической прочности и экологической стойкости, характерным для изделий класса для наружной установки. Не сертифицирован как изолирующий элемент - не заменяет изоляторы.

Преимущества

• Автоматическая самозажимная защелка - быстрый и безопасный монтаж без инструментов
• Шарнир с регулировкой - компенсирует тепловое удлинение провода, снижает риск разрушения
• Высокая прочность материала - выдерживает нагрузки выше нормативных
• Устойчивость к УФ и низким температурам - срок службы более 25 лет в открытом воздухе
• Легкий вес - удобен для работы на высоте

Ограничения применения

• Не предназначается для анкерного крепления - не воспринимает поперечные нагрузки от натяжения провода
• Не подходит для многожильных кабелей - рассчитан только на одиночный СИП
• Не использует метрическую резьбу - требует сторонних крепежных элементов (болты, гайки, шпильки)
• Не рекомендован для крепления проводов с диаметром менее 10 мм - возможна проскальзывание
• Не следует использовать в средах с постоянным воздействием растворителей, кислот или щелочей - материал не устойчив к агрессивной химии

Примеры использования

• Крепление СИП-4 70 мм2 на промежуточной деревянной опоре ЛЭП 0,4 кВ
• Фиксация нейтрального провода СИП-2 на угловой опоре с поворотом 60°
• Установка на железобетонную опору в условиях Крайнего Севера при минус 50 C
• Замена устаревших алюминиевых зажимов на новых линиях с повышенной влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 10–95 мм; слишком тонкий провод может не защелкнуться
• Используйте болты M8–M12 для крепления к опоре - они должны быть из нержавеющей стали или оцинкованные
• При установке на угловых опорах убедитесь, что угол поворота не превышает 90° - иначе потребуются специальные анкерные зажимы
• Не затягивайте крепеж слишком сильно - зажим не предназначен для передачи натяжения, только для удержания
• Проверяйте состояние защелки после зимнего периода - лед и снег могут временно препятствовать ее работе
