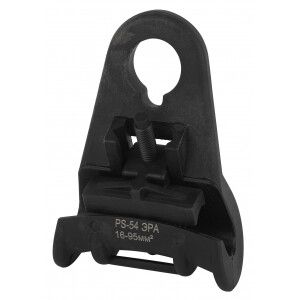

Зажим промежуточный PS-54 (16-95) | Б0043123 ЭРА

Зажим промежуточный PS-54 (16-95) от ЭРА предназначен для надежного поддерживающего крепления СИП-проводов на опорах и промежуточных точках линий электропередачи. Материал из стеклоармированного полиамида обеспечивает долговечность даже в суровых условиях, а черный цвет и УФ-стойкость делают его подходящим для открытой установки. Артикул б0043123 соответствует сертифицированному решению для сетей 0,4–1 кВ.

Назначение и область применения

Зажим промежуточный PS-54 (16-95) используется исключительно как поддерживающий элемент для СИП-проводов - то есть он не передает ток, а лишь фиксирует провод на опоре или кронштейне. Применяется в воздушных линиях электропередачи напряжением до 1 кВ, где требуется прочное и долговечное крепление одножильных проводов с сечением от 16 до 95 мм2. Подходит для монтажа на столбах, стендах, анкерных опорах и других конструкциях, где важна механическая устойчивость, а не коммутация.

Технические характеристики

• Диаметр провода: 16–95 мм - подходит для СИП-2, СИП-4 и аналогичных типов с указанным внешним диаметром;
• Сечение жилы: 16–95 мм2 - совпадает с диапазоном допустимых проводов;
• Номинальное напряжение: 0,4 / 1 кВ - рассчитан на низковольтные сети;
• Материал корпуса: стеклоармированный полиамид - высокая прочность, устойчивость к химическим воздействиям и перепадам температур;
• Цвет: черный - маскирует загрязнения и повышает УФ-стойкость;
• Рабочий температурный диапазон: от –60 C до +50 C - работает в северных регионах и жарком климате;
• УФ-стойкость: да - не выцветает и не теряет прочность под прямыми солнечными лучами;
• Количество жил: одна - предназначен для одного провода; не предназначается для многожильных ответвлений;
• Способ монтажа: открытый - монтируется вне помещений, на воздухе;
• Толщина фланца: 0 мм - не имеет плоской поверхности для крепления болтами, требует специального крепежа (например, штыревого или кронштейна);
• Тип крепления: зажим - захватывает провод через внутренний механизм, не требует разрезания оболочки.

Совместимость и монтаж

Зажим промежуточный PS-54 (16-95) совместим с любыми СИП-проводами, имеющими внешний диаметр в пределах 16–95 мм. Для монтажа необходимо закрепить зажим на кронштейне, штыре или другом несущем элементе, после чего вставить провод в зажим и затянуть алюминиевую срывную гайку. Гайка саморегулируется - при достижении нужного усилия она срывается, что гарантирует правильное натяжение без необходимости использовать динамометрический ключ. Крепление выполняется только на открытых участках - внутри помещений применение не предусмотрено.

Безопасность и стандарты

Зажим промежуточный PS-54 (16-95) соответствует требованиям к изоляционным материалам для распределительных сетей 0,4–1 кВ. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве. Напряжение 1 кВ обеспечивает безопасную работу в бытовых и промышленных ЛЭП, однако не предназначен для высоковольтных линий выше 1 кВ. Отсутствие металлических частей в контакте с проводом снижает риск электрохимической коррозии между алюминием и медью.

Преимущества

• Не требует динамометрического ключа благодаря срывной гайке - экономит время и снижает вероятность ошибки при монтаже;
• Высокая механическая прочность материала - выдерживает нагрузки от ветра, гололеда и натяжения провода;
• УФ-стойкость и широкий диапазон температур - служит десятки лет без потери свойств даже в экстремальных климатических зонах;
• Черный цвет - не заметен на фоне проводов и не требует окраски;
• Герметичность конструкции - предотвращает попадание влаги и пыли внутрь зажима, продлевая срок службы.

Ограничения применения

• Не предназначен для ответвления или соединения проводов - только для поддерживающего крепления;
• Не подходит для проводов с диаметром меньше 16 мм или больше 95 мм - возможен проскальзывание или повреждение;
• Не имеет фланца - нельзя крепить прямо на стену или опору болтами, требуется дополнительный кронштейн или штырь;
• Не применяется в замкнутых помещениях - только для открытых воздушных линий;
• Не рекомендован для многожильных проводов или кабелей с медными жилами - предназначен исключительно для СИП.

Примеры использования

• Крепление СИП-4 3×70+26 на промежуточной опоре в деревне;
• Фиксация провода СИП-2 1×95 на кронштейне рядом с домом;
• Установка на анкерной опоре в районе с сильными зимними ветрами;
• Подвеска абонентского ввода от ЛЭП к фасаду здания.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен точно входить в диапазон 16–95 мм. Перебор или недобор вызывают проскальзывание или трещины в изоляции;
• Используйте только совместимые кронштейны или штыри - зажим не имеет собственного основания для крепления;
• Не затягивайте гайку сверх меры - срыв происходит автоматически при достижении расчетного момента;
• Проверяйте состояние зажима после сильных storms или гололеда - хотя материал прочный, механические удары могут повредить конструкцию;
• Артикул б0043123 - единственный номер для заказа оригинала от ЭРА. Аналоги могут отличаться по форме и прочности.
