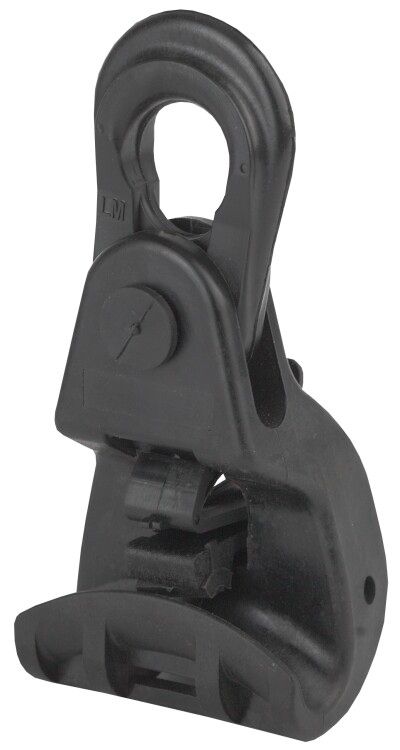

Зажим промежуточный PS1500 (10-95) рознич. упак. (1шт.) (36/720) | Б0036716 ЭРА

Зажим промежуточный PS1500 (10-95) от ЭРА предназначен для надежного крепления СИП-2 и СИП-4 на промежуточных и угловых опорах воздушных линий электропередач. Благодаря регулируемому шарниру и прочному материалу, он обеспечивает долговечную работу даже в экстремальных условиях.

Назначение и область применения

Зажим промежуточный PS1500 (10-95) используется исключительно для поддерживающего крепления изолированных несущих нейтралей типа СИП-2 и СИП-4. Применяется на промежуточных опорах ЛЭП, а также на угловых опорах при поворотах линии до 90°. Подходит для открытого монтажа на столбах и других несущих конструкциях. Не предназначен для крепления силовых фазных проводов или кабелей другого типа.

Технические характеристики

• Диаметр крепимого кабеля: 10–95 мм (соответствует сечению жилы 10/95 мм2)
• Предельная нагрузка: 11 767 Н (эквивалентно ~1200 кг статической нагрузки)
• Номинальное напряжение: 1000 В
• Материал корпуса: стеклоармированный полиамид - высокопрочный, устойчивый к механическим воздействиям
• Диапазон рабочих температур: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не выцветает и не хрупнеет под солнцем
• Цвет: черный
• Тип соединения: резьбовое - позволяет закрепить на опоре болтами
• Толщина фланца: 0 мм - зажим не требует установки на плоский фланец, крепится напрямую через проушины
• Количество жил: одна - предназначен для крепления одной несущей нейтрали

Совместимость и монтаж

Зажим промежуточный PS1500 (10-95) совместим с любыми опорами ЛЭП, имеющими точки крепления с резьбой M12–M16. Монтаж выполняется открытым способом: зажим крепится к опоре через два резьбовых отверстия, после чего кабель вставляется в гнездо и фиксируется самозажимной защелкой. Шарнир позволяет свободно перемещать кабель вдоль оси - это снижает напряжение в проводе при температурных расширениях. Петли регулируются вручную - можно изменить угол наклона зажима перед окончательным затягиванием.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционной безопасности для напряжений до 1000 В. Материал не проводит ток, не горит и не выделяет токсичных веществ при перегреве. Отсутствие металлических элементов исключает риск электрохимической коррозии. Соответствует нормам для эксплуатации в условиях повышенной влажности и агрессивной среды.

Преимущества

• Регулируемый шарнир и петли обеспечивают компенсацию теплового удлинения кабеля - предотвращают обрывы и перегрузки
• Высокая прочность материала (11 767 Н) гарантирует безопасность при сильном ветре и гололеде
• УФ-стойкость и широкий температурный диапазон позволяют использовать в любом климате - от Арктики до юга России
• Самозажимная защелка ускоряет монтаж - не требуется инструмент для фиксации кабеля
• Отсутствие металла снижает вес и исключает коррозию - срок службы выше, чем у аналогов с металлическими деталями

Ограничения применения

• Не применяется для крепления фазных проводов СИП - только для нейтрали
• Не подходит для кабелей с диаметром менее 10 мм или более 95 мм - возможен проскальзывание или деформация
• Не рекомендован для закрытого монтажа внутри труб или каналов - предназначен только для открытой установки на опорах
• Не следует использовать в местах постоянного контакта с маслом, бензином или растворителями - материал может разрушаться

Примеры использования

• Крепление нейтрали СИП-4 на деревянной опоре в сельской ЛЭП
• Установка на угловой опоре в городском районе с поворотом трассы на 60°
• Фиксация кабеля на железобетонной опоре в зоне с частыми заморозками и сильными порывами ветра
• Замена старого металлического зажима на участке ЛЭП с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 10–95 мм
• При установке на угловых опорах используйте регулируемые петли, чтобы выставить правильный угол натяжения
• Затягивайте резьбовые крепления равномерно - перекос может вызвать неравномерную нагрузку на кабель
• Не используйте смазку или герметики - они не нужны, а могут нарушить работу самозажимной системы
• Проверяйте состояние зажима ежегодно - особенно после зимних нагрузок; при появлении трещин или потери эластичности - замените
