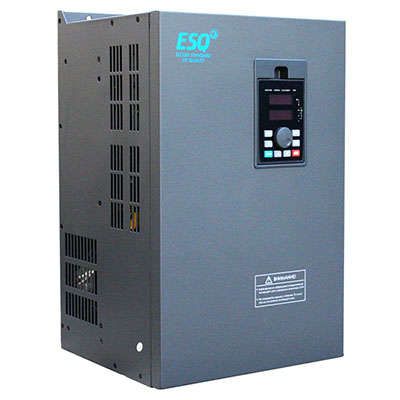

Преобразователь частотный ESQ-760-4T0110G/0150P 11/15кВт 380В ESQ 08.04.000479 ОРЛАН

Преобразователь частотный 11/15кВт 380В ESQ-760-4T0110G/0150P предназначен для регулирования скорости трёхфазных асинхронных двигателей в системах автоматизации. Этот преобразователь частотный обеспечивает точное управление мощностью до 15 кВт при напряжении 380 В, что делает его подходящим для промышленного оборудования. Бренд ESQ и артикул 08.04.000479 указывают на серийную продукцию, ориентированную на надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Преобразователь частотный 11/15кВт 380В ESQ-760-4T0110G/0150P используется для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать и останавливать оборудование, снижая механические удары и энергопотребление. Подходит для насосов, вентиляторов, компрессоров, конвейеров и других устройств с переменной нагрузкой.

Технические характеристики

• Мощность: 11 кВт / 15 кВт - работает с двигателями этой мощности в режиме постоянного момента (для насосов, вентиляторов) и перегрузочном режиме (до 15 кВт);
• Напряжение питания: 380 В +-10%, трёхфазное - требует подключения к сети 380 В;
• Выходная частота: до 400 Гц - позволяет точно задавать скорость вращения двигателя;
• Управление: V/f - базовый способ управления, достаточный для большинства задач без обратной связи;
• Защита: внутренняя термозащита, перегрузка по току, недостаток фазы - предотвращает повреждение устройства при аварийных ситуациях.

Совместимость и монтаж

Преобразователь частотный 11/15кВт 380В ESQ-760-4T0110G/0150P совместим с любыми трёхфазными асинхронными двигателями мощностью до 15 кВт. Для установки требуется свободное место в шкафу с минимальным зазором 10 см вокруг корпуса для теплоотвода. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях (>50 м). Монтаж выполняется на вертикальной поверхности, без наклона более 5°. Подключение проводится через клеммы L1/L2/L3 (питание), U/V/W (двигатель), PE (заземление).

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и имеет степень защиты IP20 - допускается установка только внутри закрытых электрошкафов. Отсутствие внешней защиты означает, что использование вне шкафа невозможно - риск поражения током и попадания пыли.

Преимущества

• Поддержка широкого диапазона мощностей - один прибор покрывает два класса нагрузки (11 и 15 кВт);
• Стандартное управление V/f - не требует сложной настройки, подходит для типовых задач;
• Встроенная защита от перегрева и перегрузки - увеличивает срок службы как самого преобразователя, так и двигателя;
• Экономия энергии за счёт снижения оборотов при малой нагрузке - особенно выгодно для насосов и вентиляторов.

Ограничения применения

• Не подходит для однофазных сетей - требует именно трёхфазное питание 380 В;
• Не предназначена для работы с синхронными двигателями или двигателями постоянного тока;
• Не имеет встроенной функции PID - для точного контроля давления или уровня нужен внешний контроллер;
• Работает только при температуре окружающей среды +5…+45 C - нельзя использовать в холодильных камерах или жарких цехах без принудительного охлаждения.

Примеры использования

• Насосная станция - плавный запуск и регулировка расхода воды;
• Конвейерная линия - изменение скорости перемещения изделий в зависимости от потока;
• Вентиляционная система - адаптация мощности вентилятора к уровню загруженности помещения;
• Компрессор воздуха - снижение потребления энергии при низком спросе.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону;
• Используйте входной реактор (опционально) при наличии высоких помех в сети - продлит срок службы преобразователя;
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызывать скачки тока и срабатывание защиты;
• Обязательно заземлите корпус и двигатель - даже при наличии автоматического выключателя это снижает риск повреждения электроники;
• При длительной работе на низких оборотах (менее 20%) рассмотрите возможность установки отдельного охладителя - двигатель может перегреваться из-за плохой собственной вентиляции.
