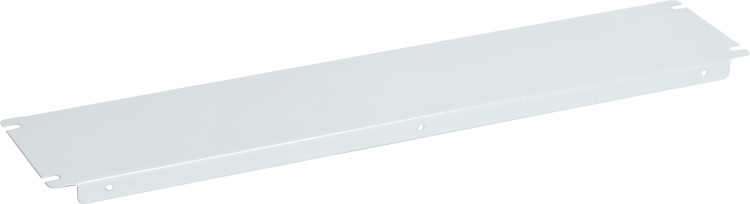

Фальш-панель внутр. глухая 50х1000 (2шт/компл) FORMAT - YKM40D-FO-PVS-005-100 IEK

Фальш-панель внутренняя глухая 50х1000 (комплект 2 шт) от IEK (ИЭК) - элемент для внутреннего секционирования электротехнических шкафов серии FORMAT. Комплект из двух панелей позволяет организовать зоны внутри шкафа, улучшая доступ к оборудованию и снижая риск случайного контакта с токоведущими частями.

Назначение и область применения

Фальш-панель внутренняя глухая 50х1000 (комплект 2 шт) используется для создания визуальных и функциональных разделений внутри электрощитов. Применяется в шкафах управления, распределительных щитах и автоматических системах, где важно отделить одну группу оборудования от другой - например, силовые модули от устройств управления или кабельных трасс.

Подходит для шкафов стандартизированной высоты: 1800 мм, 2000 мм и 2200 мм. После установки остаётся свободный участок высотой 1729 мм, 1929 мм и 2129 мм соответственно - именно этот интервал перекрывается панелями.

Технические характеристики

• Тип изделия: фальш-панель внутренняя глухая
• Размеры: 50 мм (ширина) × 1000 мм (высота) - комплект из двух панелей
• Материал: сталь с порошковым покрытием
• Цвет: RAL 7035 (серый каменный)
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Фальш-панель внутренняя глухая 50х1000 (комплект 2 шт) монтируется на вертикальные уголки, установленные вдоль стоек каркаса шкафа. Критически важное требование: при использовании монтажных реек типа А между стойками шкафа невозможно установить уголки на штатное место. Для корректной сборки необходимо применять рейки типа В.

Установка выполняется механически - панели крепятся к профилю без сверления. Убедитесь, что расстояние между боковыми стойками соответствует ширине панели (50 мм) и обеспечивает плотную посадку без перекосов.

Преимущества

• Порошковое покрытие защищает от коррозии и царапин, сохраняет внешний вид даже при частых обслуживаниях
• Высокая жесткость стали предотвращает деформацию при нагрузках и вибрациях
• Стандартный размер совместим с большинством шкафов формата IEK FORMAT
• Комплект из двух панелей позволяет одновременно закрыть две зоны - экономит время монтажа

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и УФ-излучения
• Не рекомендуется использовать в средах с химическими парами или агрессивными жидкостями - материал не рассчитан на такие условия
• Требует наличия специализированных монтажных реек типа В; совместимость с другими типами реек (например, типа А) отсутствует
• Не является несущим элементом - нельзя нагружать оборудование или кабели на саму панель

Примеры использования

• Разделение зоны питания и зоны управления в шкафе автоматизации станка
• Изолирование клеммных колодок от силовой части в распределительном щите
• Обустройство “чистой” зоны для слаботочных устройств (PLC, реле) в шкафу 2000 мм высотой
• Закрытие пустоты над/под блоком переменного тока для эстетичного вида и безопасности

Практические советы

• Перед монтажом проверьте высоту шкафа - панель рассчитана на конкретные значения (1729–2129 мм), иначе возникнет зазор или давление на крепления
• Используйте только рейки типа В, если планируете монтировать панель между стойками - иначе она просто не установится
• При необходимости можно комбинировать несколько комплектов для многоуровневого секционирования
• Проверяйте целостность покрытия после транспортировки - повреждённый слой может стать точкой начала коррозии
• Артикул ykm40d-fo-pvs-005-100 - единственный код для заказа этого комплекта в каталоге IEK (ИЭК); не путайте с аналогами других серий
