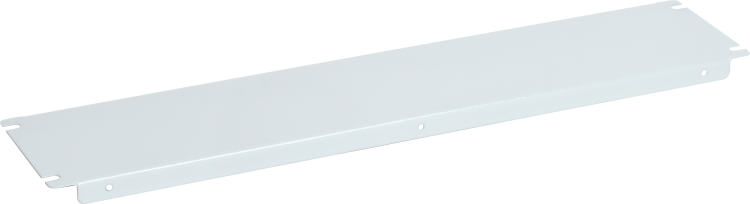

Фальш-панель внутр. глухая 150х600 FORMAT (уп.2шт) IEK YKM40D-FO-PVS-015-060

Фальш-панель внутренняя глухая 150х600 от IEK (ИЭК), артикул ykm40d-fo-pvs-015-060, предназначена для внутришкафного секционирования в электротехнических щитах. Изготовлена из стали с порошковым покрытием RAL 7035, обеспечивает долговечную и эстетичную организацию пространства в рамках серии FORMAT.

Назначение и область применения

Фальш-панель внутренняя глухая 150х600 используется для визуального и функционального разделения внутреннего пространства электрощита на зоны. Применяется в шкафах управления, распределительных устройствах, автоматике и системах сбора данных. Позволяет отделить силовые компоненты от слаботочных, улучшает доступ к оборудованию и снижает риск случайного контакта с токоведущими частями.

Технические характеристики

• Размеры: 150 × 600 мм
• Материал: сталь
• Покрытие: порошковое, устойчивое к царапинам и коррозии
• Цвет: RAL 7035 (серый антрацит)
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Фальш-панель внутренняя глухая 150х600 рассчитана на установку в шкафы стандартизированной высоты:

• Для шкафов высотой 1800 мм - рабочая высота установки 1729 мм
• Для шкафов высотой 2000 мм - рабочая высота установки 1929 мм
• Для шкафов высотой 2200 мм - рабочая высота установки 2129 мм

Важно: при использовании монтажных реек типа А между стойками каркаса невозможно установить вертикальный уголок для фальш-панели на штатное место. Для корректной установки применяйте только рейки типа В. Установка требует предварительной проверки габаритов каркаса и наличия крепёжных точек.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к внешним воздействиям за счёт порошкового покрытия
• Чётко заданные размеры обеспечивают совместимость со стандартными шкафами серии FORMAT
• Не требует обслуживания в течение всего срока службы

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты от осадков и перепадов температур
• Не рекомендуется использовать в средах с повышенной химической агрессивностью (кислоты, щёлочи, растворители)
• Требует жесткого каркаса; не выдерживает значительных нагрузок, кроме собственного веса и крепления других элементов
• Не подходит для шкафов с нестандартным шагом стоек или отсутствием направляющих для типовой установки

Примеры использования

• Разделение зоны питания и зоны управления в шкафу АВР
• Изолирование модулей PLC от силовых контакторов
• Закрытие свободного пространства над реле и автоматическими выключателями для улучшения эргономики сервиса
• Обустройство визуальных границ в многокомпонентных распределительных щитах

Практические советы

• Перед заказом сверьте высоту шкафа с допустимыми значениями: 1729/1929/2129 мм - это максимальная высота, которую можно закрыть одной панелью
• Проверьте наличие в шкафу вертикальных профилей типа В - без них установка невозможна
• Порошковое покрытие не требует антикоррозийной обработки, но при монтаже избегайте повреждений кромок - они могут стать источником ржавчины
• Панель не является несущей конструкцией - не используйте её как опору для оборудования
• Артикул ykm40d-fo-pvs-015-060 совместим с другими элементами серии FORMAT - легко комбинируется с дверями, крышками и кронштейнами того же бренда
