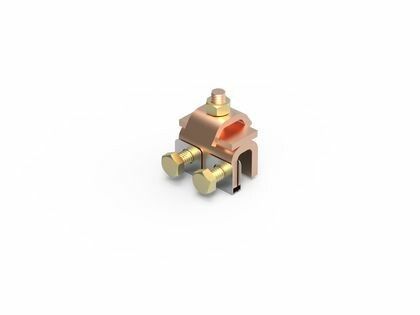

Зажим фальцевый увеличенного размера медь DKC ND2002CU ДКС

Фальцевый зажим увеличенного размера, медь (арт. ND2002CU, бренд DKC) предназначен для надежного механического соединения медного проводника с фальцевой системой кровли или другими металлическими конструкциями. Этот зажим применяется в системах молниезащиты и выравнивания потенциалов, где важна высокая электропроводность и устойчивость к внешним воздействиям.

Назначение и область применения

Фальцевый зажим увеличенный размера, медь (ND2002CU) используется для создания постоянного электрического контакта между медным проводником (катанкой) и фальцевым швом кровельной системы. Применяется в системах молниезащиты зданий, особенно на крышах из меди или других цветных металлов. Также подходит для соединения с металлическими балками, опорными конструкциями или другим фальцевым профилем, требующим гибкого крепления под углом.

Технические характеристики

• Материал: медь - обеспечивает высокую электропроводность и коррозионную стойкость в атмосферных условиях;
• Тип изделия: фальцевый зажим с поворотной пластиной для регулировки угла установки;
• Диапазон зажима: до 25 мм - позволяет захватывать фальцы шириной до этого значения;
• Диапазон диаметра проводника: 8–10 мм - рассчитан на медные катанки указанного сечения;
• Монтажное отверстие: 10 мм - совместимо с болтом M10;
• Крепеж: винт с шестигранной головкой - обеспечивает плотное затягивание ключом;
• Покрытие: необработанная поверхность - медь без дополнительного антикоррозийного слоя, что сохраняет её проводящие свойства, но требует учета условий эксплуатации.

Совместимость и монтаж

Фальцевый зажим увеличенного размера, медь (ND2002CU) совместим с фальцевыми системами, имеющими толщину до 25 мм. Для монтажа требуется предварительно просверлить отверстие в фальце диаметром 10 мм. Зажим фиксируется через винт M10, который затягивается ключом на 17 мм. Поворотная пластина позволяет ориентировать медный проводник под любым углом относительно плоскости крыши - это важно при работе с изогнутыми или наклонными фальцами. Убедитесь, что поверхность фальца чистая и свободна от оксидов перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям к контактным соединениям в системах молниезащиты согласно ГОСТ Р 50571.54-2019 и IEC 62305. Отсутствие защитного покрытия не снижает безопасность - медь является допущенным материалом для таких применений. Однако необходимо исключить контакт с более электроотрицательными металлами (например, цинком или алюминием) во избежание гальванической коррозии.

Преимущества

• Высокая электропроводность благодаря материалу - медь минимизирует переходное сопротивление;
• Гибкая поворотная конструкция - позволяет точно адаптировать положение провода без дополнительных деталей;
• Увеличенный диапазон зажима - подходит для широких фальцевых профилей, характерных для современных кровельных систем;
• Простота монтажа - один винт, один ключ, минимальное количество операций.

Ограничения применения

• Не рекомендуется использовать в агрессивных средах с повышенной влажностью и химическими выбросами - необработанная медь может окисляться быстрее;
• Не совместим с алюминиевыми или цинковыми фальцами без изоляционных прокладок - риск гальванопары;
• Подходит только для проводников диаметром 8–10 мм; использование меньших или больших проводов нарушает контакт и снижает надежность;
• Не предназначен для нагрузок выше механических - не служит конструкцией для восприятия веса или ветровых усилий.

Примеры использования

• Соединение медной молниеприёмной сетки с фальцевой медной кровлей на историческом здании;
• Присоединение вертикального спуска молниезащиты к фальцу на промышленном здании с кровлей из меди;
• Переход от медного проводника к стальной балке через фальцевый профиль в качестве эквипотенциального соединения.

Практические советы

• Перед установкой протрите поверхность фальца и внутреннюю часть зажима мягкой щёткой - удалите оксиды и грязь для лучшего контакта;
• Затягивайте винт равномерно, без перегрузки - переусилие может деформировать мягкую медь;
• Если фальец слишком тонкий или гибкий, используйте подкладочную пластину из стали под зажим для распределения нагрузки;
• Проверьте соответствие диаметра провода - даже 0,5 мм отличия могут привести к плохому контакту;
• Для долговечности в агрессивных климатических зонах рекомендуется периодически осматривать зажим и при необходимости очищать контактные поверхности.
