Зажим для проволоки фальцевый * (274 CU) | 5317479 OBO Bettermann

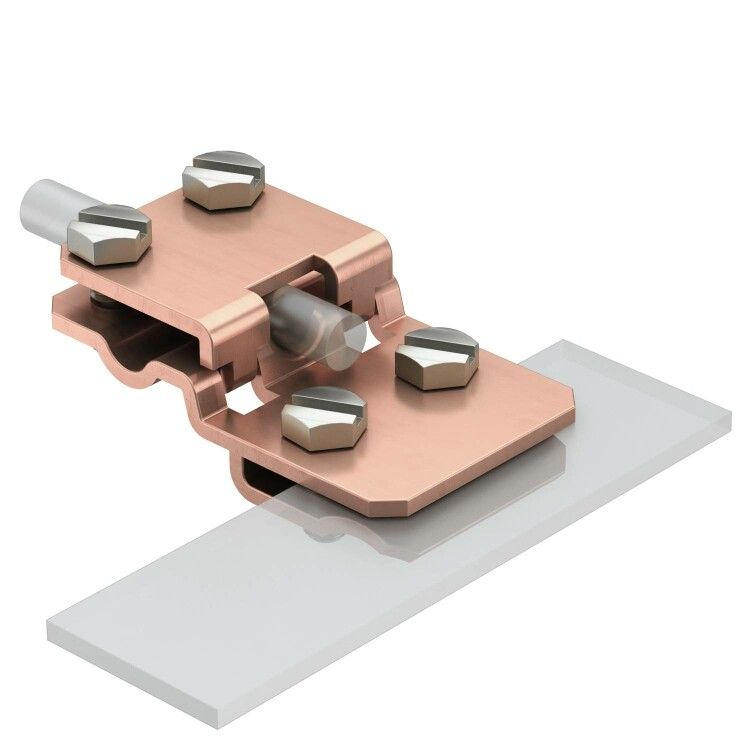

Зажим для проволоки фальцевый 274 CU от OBO BETTERMANN предназначен для надёжного механического соединения медного проводника с металлическими конструкциями, такими как кровельные или стеновые панели. Артикул 5317479 обеспечивает постоянный электрический контакт при защите от молнии или заземлении.

Назначение и область применения

Зажим для проволоки фальцевый 274 CU используется для присоединения медных проводников к металлическим поверхностям толщиной до 10 мм. Применяется в системах молниезащиты и заземления зданий - например, при монтаже внешних контуров на кровле, фальцевых швах, стальных рамах или каркасах. Подходит как для продольного, так и для поперечного крепления к листу.

Технические характеристики

• Тип: 274 CU - специализированный фальцевый зажим для меди
• Материал: Медь - обеспечивает высокую электропроводность и устойчивость к коррозии
• Тип изделия: Клемма - механическая, без изоляции
• Диапазон зажима: До 10 мм - позволяет фиксировать листы любой толщины в этом пределе
• Диаметр проводника: 8 мм - оптимально для медных жил диаметром 8 мм
• Тип крепежа: Винты с шестигранной головкой M6×16 - четыре штуки в комплекте
• Покрытие: Необработанная медь - требует контроля окружающей среды при длительном использовании

Совместимость и монтаж

Зажим для проволоки фальцевый 274 CU совместим с медными проводниками диаметром 8 мм. Для установки необходимо:

• Разместить зажим перпендикулярно или параллельно фальцу листового материала;
• Закрепить четырьмя винтами M6×16 через отверстия в корпусе;
• Убедиться, что металл листа плотно прилегает к поверхности зажима - без зазоров;
• Подсоединить медный проводник внутрь зажима и затянуть его до упора.

Инструмент: требуется шестигранный ключ на 10 мм. Нельзя использовать электроинструмент с высоким крутящим моментом - риск повреждения медной основы.

Безопасность и стандарты

Зажим для проволоки фальцевый 274 CU соответствует требованиям стандарта IEC 62305-3 (DIN V VDE V 0185-3), раздел 4.5 - регламентирующего устройства для молниезащиты. Это гарантирует соответствие нормам безопасности при прохождении импульсов молнии.

Преимущества

• Высокая электропроводность благодаря материалу - медь снижает переходное сопротивление
• Фальцевая форма обеспечивает плотную посадку на гофрированные или плоские металлические поверхности
• Чётко заданный диапазон зажима (до 10 мм) исключает необходимость адаптеров
• Стандартные винты M6×16 легко заменяемы и доступны в любом магазине крепежа

Ограничения применения

• Не предназначена для работы с алюминием или другими металлами - возможна гальваническая коррозия
• Необработанная медь подвержена окислению во влажной среде - рекомендовано применение внутри закрытых систем или с последующей антикоррозийной обработкой контактов
• Не подходит для частых демонтажей - многократное раскрытие зажима снижает усилие прижатия
• Максимальная толщина листа - 10 мм; при большей толщине зажим не сможет обеспечить герметичный контакт

Примеры использования

• Присоединение медного спуска молниезащиты к фальц-кровле из стали толщиной 8 мм
• Заземление металлического каркаса антенной системы на крыше здания
• Электрическое соединение между стальным профилем и медным проводом в системе выравнивания потенциалов

Практические советы

• Перед установкой зачистите поверхность листа и провода от грязи, краски и оксидов - особенно важно для необработанной меди
• Проверьте посадочный диаметр провода - он должен точно соответствовать 8 мм; меньший диаметр вызывает слабый контакт, больший - повредит зажим
• При монтаже на фальцевые швы используйте зажим там, где лист имеет минимальный прогиб - это повысит долговечность контакта
• Для открытых участков рассмотрите возможность покрытия контактов антиоксидантной пастой на основе цинка или графита
• Артикул 5317479 - единственный вариант в линейке OBO Bettermann с таким сочетанием материалов и размеров; аналоги часто не соответствуют IEC 62305-3
