Фиксатор кабеля в кабель-канал TR-E 60 DKC 07712 ДКС

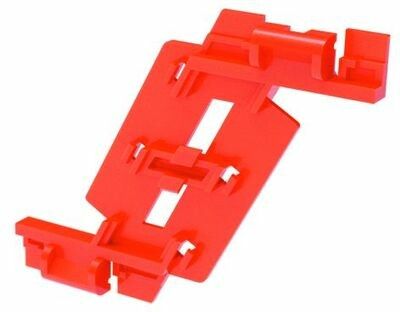

Фиксатор кабеля в кабель-канал TR-E 60 от DKC (ДКС), артикул 07712 — это вставляемый элемент для упорядочивания кабелей внутри коробов серии In-liner Classic. Он предотвращает провисание проводов при открытой крышке, обеспечивая чёткую и безопасную маршрутизацию в помещениях с невысокими требованиями к защите.

Назначение и область применения

Фиксатор кабеля в кабель-канал TR-E 60 предназначен для фиксации силовых и слаботочных кабелей внутри кабель-каналов серии In-liner Classic. Устанавливается внутрь канала и удерживает провода на месте, когда крышка открыта — это исключает случайное выпадение, запутывание или перегиб кабелей. Подходит для монтажа в офисах, жилых домах, административных зданиях и других объектах, где важна эстетика и порядок в кабельной трассе.

Технические характеристики

• Тип изделия: фиксатор кабеля
• Тип крепления: вставляемый — монтируется без инструментов, просто вдвигается в канал
• Материал: пластик, без содержания галогенов — безопасен при горении, не выделяет токсичных паров
• Степень защиты: IP40 — защита от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность, но не в условиях постоянного конденсата
• Цвет: оранжевый — контрастный, легко заметен при обслуживании
• Длина зажима и скобы: фиксированная — не регулируется, рассчитана под стандартные размеры каналов

Совместимость и монтаж

Фиксатор кабеля в кабель-канал TR-E 60 совместим только с коробами серии In-liner Classic следующих размеров:

• 60×40 мм
• 60×60 мм

Монтаж выполняется вручную: достаточно вставить фиксатор внутрь канала до щелчка. Крышку можно открывать и закрывать без демонтажа фиксатора. Не требует сверления, клея или крепежа. Для установки важно, чтобы внутренние стенки канала были чистыми и без деформаций — иначе фиксатор может не зафиксироваться плотно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях с нормальной средой. Отсутствие галогенов снижает риск образования ядовитых веществ при возгорании. Степень защиты IP40 указывает, что устройство не предназначено для использования во влажных, пыльных или наружных условиях. Применение вне класса УХЛ4 (например, в холодильных камерах или на улице) недопустимо.

Преимущества

• Не требует инструментов для установки — экономит время при монтаже
• Удерживает кабели даже при частом доступе к каналу — повышает надёжность обслуживания
• Оранжевый цвет делает его видимым при осмотре — упрощает диагностику и ремонт
• Пластик без галогенов — экологически безопасен, соответствует современным нормам пожарной безопасности

Ограничения применения

• Не используется в местах с высокой влажностью, брызгами воды или влажными помещениями — IP40 не обеспечивает защиту от жидкости
• Не подходит для кабель-каналов других серий или размеров — например, 80×40 мм или круглых профилей
• Не рекомендуется применять в условиях температур ниже −25°C или выше +40°C — материал теряет прочность
• Не предназначен для нагрузки на кабель — не заменяет механическую фиксацию на стенах или потолках

Примеры использования

• Укладка сетевых кабелей в офисном кабель-канале 60×40 мм
• Фиксация проводов питания и управления в жилом доме при скрытом монтаже
• Обустройство распределительных шкафов с открытыми крышками — кабели остаются на месте при проверке
• Монтаж в учебных заведениях, больницах, гостиницах — там, где важны чистота и порядок

Практические советы

• Перед установкой убедитесь, что внутренний профиль канала не имеет заусенцев — они могут повредить фиксатор
• Если кабелей много, используйте несколько фиксаторов через каждые 30–50 см — это равномерно распределит нагрузку
• Не комбинируйте этот фиксатор с другими типами креплений в одном канале — возможны помехи при закрытии крышки
• При замене кабелей не извлекайте фиксатор полностью — он остаётся в канале, даже если кабель меняется
• Артикул 07712 — единственный вариант фиксатора для кабель-каналов TR-E 60; другие модели DKC не подходят
