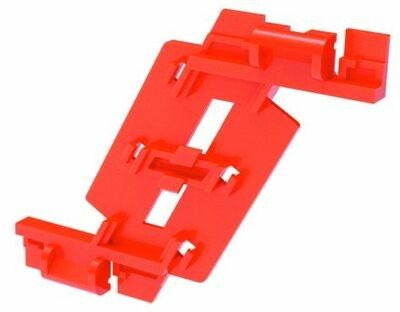

Фиксатор кабеля в кабель-канал TR-E 120 DKC 07715 ДКС

Фиксатор кабеля для кабель-канала TR-E 120 от DKC (ДКС), артикул 07715, предназначен для фиксации кабелей внутри коробов серии In-liner Classic, предотвращая их провисание и обеспечивая аккуратную укладку.

Назначение и область применения

Фиксатор кабеля для кабель-канала TR-E 120 используется для упорядочивания проводов внутри кабель-каналов серии In-liner Classic. Он удерживает кабели на месте при открытой крышке канала, исключая случайное выпадение или перегиб. Подходит для установки в офисах, жилых помещениях, на производстве - там, где требуется чистая и безопасная кабельная трасса.

Технические характеристики

• Тип изделия: фиксатор кабеля
• Тип крепления: вставляемый - монтируется внутрь канала без инструментов
• Материал: пластик, без содержания галогенов - безопасен при горении, соответствует экологическим нормам
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предназначена для защиты от воды
• Длина зажима: фиксированная - не регулируется, рассчитана на стандартный профиль канала
• Длина скобы: фиксированная - обеспечивает равномерное распределение нагрузки
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима влажность до 98%
• Цвет: оранжевый - контрастный, легко заметен при обслуживании

Совместимость и монтаж

Фиксатор кабеля для кабель-канала TR-E 120 совместим с коробами серии In-liner Classic следующих размеров: 120×40 мм, 120×60 мм и 120×80 мм. Монтаж выполняется вручную: достаточно вставить фиксатор внутрь канала до щелчка. Нет необходимости в сверлении, саморезах или клее. Для надежного крепления убедитесь, что внутренние стенки канала чистые и не деформированы.

Безопасность и стандарты

Изделие изготовлено из галоген-free пластика, что снижает выделение токсичных веществ при нагреве или возгорании. Соответствует требованиям безопасности для внутренней электромонтажной работы в помещениях. Степень защиты IP40 соответствует ГОСТ 14254 - защищает от контакта с инструментами и твердыми предметами, но не от брызг и влаги.

Преимущества

• Не требует инструментов для установки - экономит время при монтаже
• Высокая жесткость материала - не деформируется под весом кабелей
• Оранжевый цвет - улучшает визуальный контроль при осмотре и ремонте
• Экологически безопасный материал - подходит для чувствительных сред (больницы, школы, серверные)
• Работает в широком температурном диапазоне - надежен в условиях УХЛ4

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не совместим с другими сериями кабель-каналов, кроме In-liner Classic
• Не рекомендован для кабелей с внешним диаметром более 15 мм - возможна потеря удерживающего эффекта
• Не следует использовать в местах с постоянным механическим воздействием - например, рядом с движущимися частями оборудования

Примеры использования

• Укладка сетевых кабелей в офисных кабель-каналах 120×60 мм
• Фиксация силовых проводов в жилых домах при скрытой прокладке
• Обустройство кабельных трасс на производственных линиях с использованием коробов In-liner Classic
• Подключение устройств автоматизации в шкафах управления

Практические советы

• Перед установкой проверьте внутренний профиль канала - наличие заусенец или деформаций может помешать плотному соединению
• Если кабелей много, используйте несколько фиксаторов через каждые 30–50 см - это предотвратит провисание пучка
• Фиксаторы можно комбинировать с крышки-заглушками и угловыми элементами серии In-liner Classic для создания замкнутой системы
• При замене старых фиксаторов - не пытайтесь вытянуть их резко; слегка надавите сбоку, чтобы освободить зацепы
• Артикул 07715 - единственный подходящий фиксатор для каналов TR-E 120. Не путайте с моделями других размеров.
