Фиксатор кабеля для кабель-канала TR-ER 200 DKC 07717R ДКС

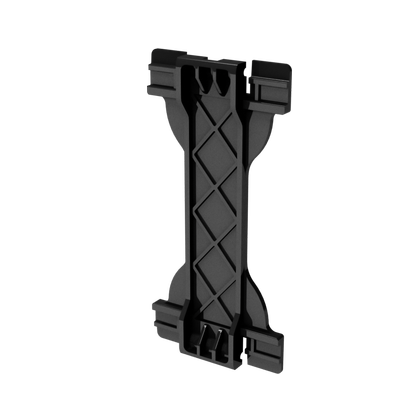

Фиксатор кабеля TR-ER 200 DKC - это компактный пластиковый элемент для фиксации кабелей внутри коробов серии In-liner Classic. Он обеспечивает упорядоченную укладку проводов, предотвращает их провисание и упрощает обслуживание кабельной трассы. Артикул 07717r соответствует стандартному решению для систем управления проводкой в офисах и жилых помещениях.

Назначение и область применения

Фиксатор кабеля TR-ER 200 DKC предназначен для удержания кабелей внутри кабель-каналов серии In-liner Classic при открытой крышке. Он не заменяет основную фиксацию, а дополняет её - препятствуя спутыванию и провисанию проводов во время монтажа, проверки или ремонта. Подходит для внутреннего использования в закрытых помещениях с контролируемой температурой и влажностью.

Технические характеристики

• Тип изделия: фиксатор кабеля
• Материал: пластик без содержания галогенов - безопасен при горении, не выделяет токсичных паров
• Степень защиты: IP40 - защищён от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95%
• Цвет: черный - сочетается с большинством типов кабель-каналов
• Длина скобы и зажима: фиксированные - не регулируются, предназначены для конкретного типа канала

Совместимость и монтаж

Фиксатор TR-ER 200 DKC совместим исключительно с коробами серии In-liner Classic следующих размеров:

• 200×60 мм
• 200×80 мм

Устанавливается путём вставки в специальные направляющие внутри корпуса канала. Не требует инструментов - фиксируется механически. Не используется с другими сериями каналов, даже аналогичных размеров - из-за отличий в форме крепёжных элементов.

Безопасность и стандарты

Изделие изготовлено из галоген-free пластика, что снижает риск образования едких газов при перегреве. Соответствует требованиям безопасности для внутренних установок в соответствии с ГОСТ Р 50571.5.52. Применение в условиях выше указанных температур или влажности недопустимо - возможна потеря прочности материала.

Преимущества

• Обеспечивает порядок внутри канала - кабели не перемещаются случайно
• Ускоряет монтаж и последующую диагностику - провода легко доступны
• Не требует дополнительных креплений или инструментов
• Экономит место внутри канала - компактная форма не занимает лишнего объема

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP40 не защищает от влаги
• Не работает с коробами других серий, даже если они имеют одинаковые габариты
• Не рекомендуется использовать для тяжёлых силовых кабелей с большим весом - фиксация не является нагрузочной
• Не подходит для мест с постоянными вибрациями или ударными нагрузками - материал пластиковый

Примеры использования

• Укладка сетевых кабелей в офисных кабель-каналах 200×60 мм
• Фиксация слаботочных проводов (LAN, телефония, CCTV) в жилых домах
• Поддержка кабелей при частом открывании крышки для тестирования оборудования
• Использование в распределительных щитах с установленными мини-коробами In-liner Classic

Практические советы

• Перед монтажом убедитесь, что ваш короб действительно относится к серии In-liner Classic - внешний вид может совпадать, но крепление отличается
• Не используйте более одного фиксатора на одном участке - это может затруднить укладку кабелей
• При необходимости замены - просто потяните фиксатор на себя; он легко демонтируется без повреждения канала
• Для больших количеств кабелей комбинируйте фиксаторы с дополнительными держателями или хомутиками внутри канала
