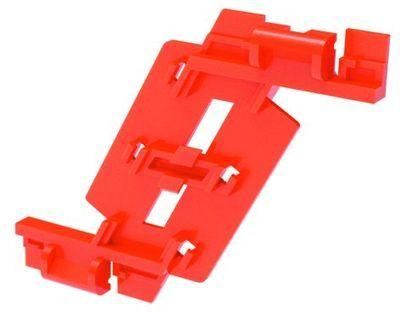

Фиксатор кабеля TR-ER 200 (розница, 2 шт в пакете) - 07717RR ДКС

Фиксатор кабеля TR-ER 200 от DKC - надежный элемент для упорядочивания кабелей внутри коробов серии In-liner Classic. Обеспечивает удержание проводов при открытой крышке, ускоряет монтаж и повышает безопасность за счет огнестойкости и выравнивания потенциалов.

Назначение и область применения

Фиксатор кабеля TR-ER 200 предназначен для удержания кабелей внутри кабельного короба при снятой крышке. Это особенно важно во время монтажа - кабели не выпадают, не спутываются и остаются в нужном положении, что упрощает укладку и снижает риск повреждений. Применяется исключительно в коробах типоразмера 200×60 и 200×80. Подходит для систем управления, распределительных щитов, промышленных автоматизированных линий и объектов с высокими требованиями к порядку кабельной трассы.

Технические характеристики

• Тип изделия: фиксатор кабеля
• Материал: полипропилен (без галогенов)
• Огнестойкость: да - материал не поддерживает горение
• Тип крепления: вставляемый, защелкивающийся
• Выравнивание потенциалов: да - обеспечивает электрический контакт между корпусом короба и кабелями
• Длина скобы: фиксированная
• Длина зажима: фиксированная
• Совместимые короба: 200×60 мм, 200×80 мм

Совместимость и монтаж

Фиксатор TR-ER 200 устанавливается только в короба серии In-liner Classic с внутренними направляющими на бортах. Для монтажа необходимо:

1. Разместить фиксатор на направляющих короба до упора;
2. Загнуть боковые ребра жесткости вниз к центру фиксатора;
3. Защелкнуть замки - они должны плотно зафиксироваться в пазах короба.

Не используйте фиксатор в коробах других серий или размеров - он не будет удерживаться. Убедитесь, что направляющие короба не деформированы и свободны от загрязнений.

Безопасность и стандарты

Фиксатор кабеля TR-ER 200 изготовлен из галоген-free полипропилена - при возгорании не выделяет токсичных газов. Огнестойкость соответствует требованиям к компонентам в закрытых кабельных системах. Выравнивание потенциалов позволяет предотвратить разницу напряжений между металлическими частями короба и кабелями, что важно для защиты оборудования и персонала в условиях повышенной электромагнитной активности.

Преимущества

• Упрощает монтаж - кабели остаются на месте даже при открытой крышке короба
• Обеспечивает безопасность - огнестойкий материал и выравнивание потенциалов снижают риски
• Экономит время - не требует дополнительных креплений или инструментов
• Подходит для длительной эксплуатации - пластик не хрупнет при температурных колебаниях

Ограничения применения

• Не применяется вне коробов 200×60 и 200×80 - несовместим с другими размерами
• Не предназначен для наружной установки - не имеет IP-защиты
• Не используется в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Не рассчитан на механическую нагрузку сверх массы кабелей - не служит опорой для тяжелых пучков

Примеры использования

• Установка в распределительных шкафах заводских линий
• Кабельные каналы в серверных помещениях
• Щиты управления на объектах ЖКХ и энергетики
• Аксессуар для модульных кабельных коробов в системах автоматизации

Практические советы

• Перед монтажом проверьте, чтобы направляющие короба были чистыми и не имели заусенец - иначе фиксатор не защелкнется
• Используйте один фиксатор на каждые 40–50 см длины короба - этого достаточно для равномерного удержания кабелей
• Если кабели имеют большой диаметр, убедитесь, что они не перегибаются слишком сильно при фиксации - это может повредить изоляцию
• TR-ER 200 совместим со всеми изделиями серии In-liner Classic - можно комбинировать с другими элементами системы
