Фиксатор кабеля в кабель-канал TR-E 100 DKC 07714 ДКС

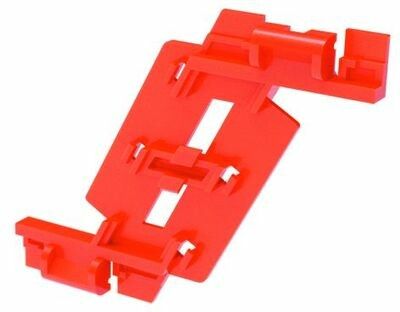

Фиксатор кабеля для кабель-канала TR-E 100 от DKC (ДКС), артикул 07714 — это вставляемый держатель из бесгалогенного пластика, предназначенный для упорядочивания кабелей внутри коробов серии In-liner Classic. Он предотвращает провисание проводов при открытой крышке, обеспечивая чёткую и безопасную укладку.

Назначение и область применения

Фиксатор кабеля для кабель-канала TR-E 100 используется для фиксации силовых и слаботочных кабелей внутри кабель-каналов серии In-liner Classic. Он не заменяет крепление к стене, а решает задачу внутренней организации — удерживает провода на месте, чтобы они не выпадали, не перегибались и не мешали закрыванию крышки канала. Подходит для установки в офисах, жилых помещениях, на производстве там, где используются мини-короба 100×40, 100×60 или 100×80 мм.

Технические характеристики

• Тип изделия: держатель кабеля
• Тип крепления: вставляемый — монтируется внутрь канала без инструментов
• Материал: пластик, без содержания галогенов — безопасен при нагреве и горении
• Степень защиты: IP40 — защищён от твёрдых частиц крупнее 1 мм, не предназначен для контакта с водой
• Длина зажима: фиксированная — не регулируется, рассчитана на стандартный диапазон диаметров кабелей
• Длина скобы: фиксированная — соответствует ширине каналов серии In-liner Classic
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Цвет: оранжевый — контрастный, легко заметен при обслуживании

Совместимость и монтаж

Фиксатор кабеля для кабель-канала TR-E 100 совместим исключительно с коробами серии In-liner Classic следующих размеров: 100×40 мм, 100×60 мм и 100×80 мм. Монтаж выполняется просто: достаточно вставить держатель внутрь канала до щелчка — он фиксируется за счёт упругости материала. Никаких саморезов, клея или инструментов не требуется. Устанавливается перед укладкой кабелей, один фиксатор на каждые 30–50 см трассы — зависит от количества проводов и их веса.

Безопасность и стандарты

Изделие изготовлено из бесгалогенного пластика, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям безопасности для внутренних кабельных систем в помещениях с постоянным пребыванием людей. Степень защиты IP40 указывает на отсутствие защиты от воды — не используйте в сырых местах, на улице или в условиях возможного попадания жидкостей.

Преимущества

• Не требует инструментов для установки — экономит время при монтаже
• Уменьшает риск повреждения изоляции кабелей за счёт равномерного распределения нагрузки
• Обеспечивает доступ к кабелям при необходимости — крышка канала открывается без демонтажа фиксаторов
• Оранжевый цвет упрощает визуальный контроль и диагностику
• Материал не содержит галогенов — экологически безопасен и соответствует нормам пожарной безопасности

Ограничения применения

• Не подходит для кабель-каналов других серий или размеров — даже незначительное отличие в ширине (например, 98 мм вместо 100 мм) может препятствовать установке
• Не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью — IP40 недостаточно для таких условий
• Не рекомендуется использовать для тяжёлых кабелей с металлической броней или большими радиусами изгиба — фиксация может оказаться недостаточной
• Не является элементом механической защиты — не воспринимает ударные нагрузки

Примеры использования

• Офис: упорядочивание сетевых и телефонных кабелей вдоль потолка в коробах 100×60 мм
• Жилое помещение: организация проводки для розеток и светильников в плинтусах серии In-liner Classic
• Производственный цех: фиксация слаботочных кабелей управления на линии автоматизации, где есть частый доступ к трассе
• Аудитории и медицинские учреждения: чистая, аккуратная прокладка кабелей без видимых хомутов и лишнего оборудования

Практические советы

• Перед монтажом проверьте точные размеры канала — внешняя ширина должна быть 100 мм, внутренний проём — подходить под типовые значения In-liner Classic
• Не перегружайте один фиксатор более чем 5–7 кабелями малого диаметра — это может вызвать деформацию пластика
• При использовании в длинных трассах устанавливайте фиксаторы через каждые 40–50 см, особенно если кабели тяжёлые или часто перемещаются
• Если нужна защита от влаги — выбирайте другие решения; этот фиксатор не заменяет герметичные комплектующие
• При ремонте или модификации трассы — фиксатор можно легко извлечь и переустановить без повреждения
