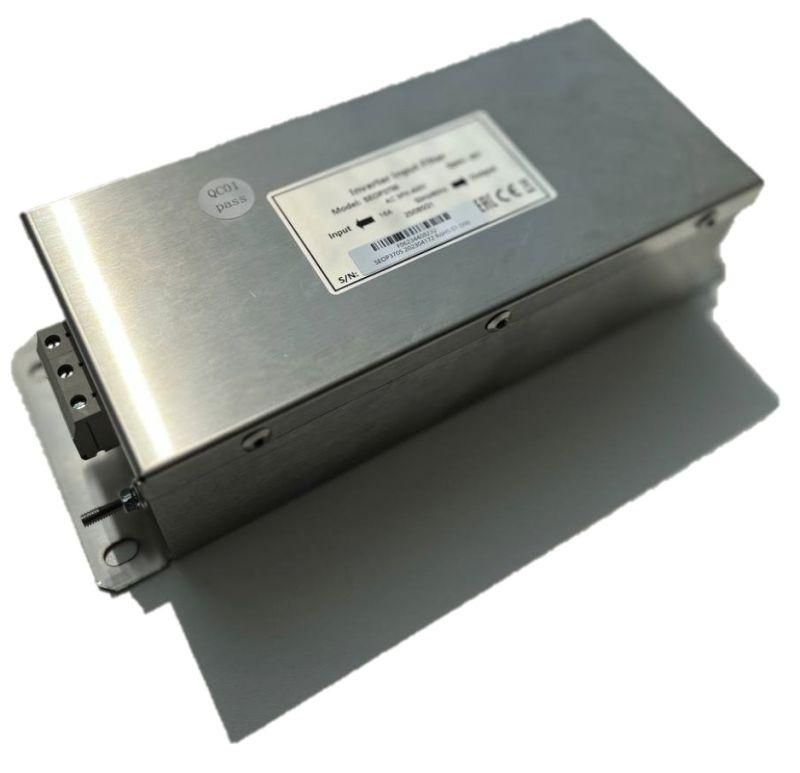

ЭМС фильтр SystemeVar 15-18.5 кВт 400В Systeme Electric SEOP3707

ЭМС фильтр 15-18.5 кВт 400В от бренда Systeme Electric (артикул seop3707) предназначен для подавления высокочастотных помех, возникающих при работе преобразователей частоты SeriesVar, обеспечивая совместимость оборудования с электросетью и снижая риск нарушений в соседних устройствах.

Назначение и область применения

ЭМС фильтр 15-18.5 кВт 400В устанавливается между источником питания и преобразователем частоты SeriesVar для подавления электромагнитных помех, генерируемых импульсными силовыми цепями. Он защищает сеть от высокочастотных шумов, предотвращает ложные срабатывания автоматических выключателей и снижает интерференцию с чувствительной аппаратурой - например, системами управления, связью или измерительными приборами.

Подходит для установки на промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, где используются преобразователи частоты SeriesVar мощностью 15–18,5 кВт.

Технические характеристики

• Номинальная мощность: 15–18,5 кВт
• Напряжение питания: 3 фазы, 400 В +-10%
• Тип: ЭМС фильтр (электромагнитная совместимость)
• Серия: SystemeVar
• Модель: SEOP3
• Артикул: seop3707
• Производитель: Systeme Electric (SE)

Совместимость и монтаж

ЭМС фильтр 15-18.5 кВт 400В совместим исключительно с преобразователями частоты SeriesVar. Монтируется **на стороне питающей сети** - то есть перед входом преобразователя частоты. Подключение выполняется через клеммы L1/L2/L3/N/PE. Кабельный ввод рассчитан на провода сечением, соответствующее току нагрузки (обычно 4–10 мм2, проверяйте по паспорту преобразователя).

Установка требует соблюдения минимального расстояния между фильтром и преобразователем - рекомендуется не более 1 метра. Длинные кабели между фильтром и преобразователем снижают эффективность подавления помех.

Безопасность и стандарты

ЭМС фильтр 15-18.5 кВт 400В соответствует требованиям EN 61800-3 (для промышленных сред) и EN 55011 (класс A). Обеспечивает уровень электромагнитной совместимости, достаточный для работы в промышленных условиях без нарушения нормативов по радиопомехам.

Преимущества

• Снижает уровень conducted EMI (проводимых помех) в электросети, что уменьшает вероятность отказов в других устройствах.
• Защищает преобразователь частоты SeriesVar от сетевых скачков и помех, поступающих с внешней сети.
• Интегрированная конструкция - один модуль вместо нескольких элементов фильтрации.
• Специально оптимизирован для серийных преобразователей SystemeVar - гарантирует совместимость и надежную работу.

Ограничения применения

• Не применяется с другими типами преобразователей частоты - только с SeriesVar.
• Не предназначен для работы при напряжении выше 400 В или ниже 300 В.
• Не заменяет входной реактор или дроссель - работает в паре с ними при повышенных требованиях к качеству сети.
• Не рассчитан на взрывоопасные зоны или агрессивные химические среды.

Примеры использования

• Промышленный конвейер с частотным управлением, установленный рядом с системой PLC - фильтр предотвращает сбои в связи.
• Центробежный насос с преобразователем SeriesVar 18,5 кВт в пищевом цеху - снижает помехи в системах контроля температуры.
• Станок с ЧПУ, работающий в одном помещении с медицинским оборудованием - фильтр обеспечивает соответствие требованиям EMC.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток преобразователя попадал в диапазон 15–18,5 кВт - перегрузка снизит срок службы фильтра.
• Закрепите корпус фильтра жестко на металлическом щите - плохой контакт с землей ухудшает экранирование.
• Используйте экранные кабели для подключения к преобразователю; экранирование кабеля усиливает эффект фильтрации.
• Не устанавливайте фильтр вблизи источников тепла - рабочая температура не должна превышать +40C.
• При наличии нескольких преобразователей - используйте отдельный фильтр для каждого, даже если они работают на одной линии.
