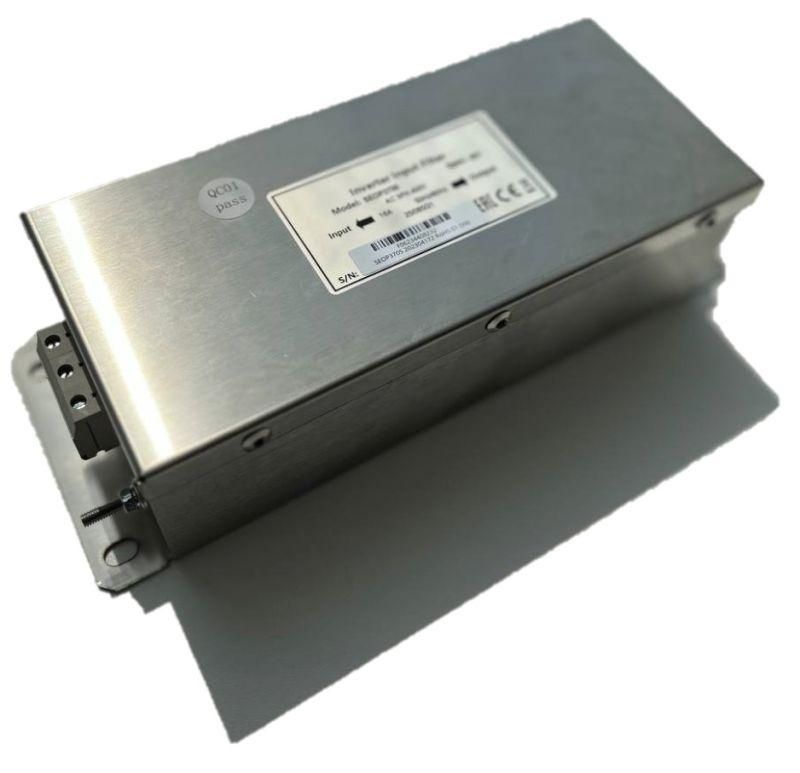

Фильтр выходной SystemeVar 55-75 кВт 400В Systeme Electric SEOP3810

Выходной фильтр 55-75 кВт 400В от бренда Systeme Electric (арт. seop3810) предназначен для снижения высокочастотных помех на выходе преобразователей частоты Series Var, защищая двигатель и кабель от повреждений из-за импульсного напряжения.

Назначение и область применения

Выходной фильтр 55-75 кВт 400В устанавливается между преобразователем частоты и электродвигателем. Он сглаживает высокочастотные импульсы напряжения, генерируемые ШИМ-модуляцией, что предотвращает перегрев изоляции обмоток двигателя, пробой подшипников и радиопомехи. Применяется там, где используются длинные кабели (более 20–30 метров) или чувствительная нагрузка - например, насосы, компрессоры, конвейеры, станки с ЧПУ.

Технические характеристики

• Номинальная мощность: 55 – 75 кВт
• Напряжение питания: 3×400 В +-10%, 50/60 Гц
• Тип фильтра: ЭМС-фильтр (электромагнитная совместимость)
• Серия: SystemeVar (совместим с преобразователями SystemeVar)
• Конструкция: трёхфазный, с выводами для подключения к двигателю
• Установка: после преобразователя частоты, на стороне нагрузки

Совместимость и монтаж

Выходной фильтр 55-75 кВт 400В (art. seop3810) совместим исключительно с преобразователями частоты серии SystemeVar. Подключение выполняется после выхода преобразователя - перед входом в двигатель. Клеммы рассчитаны на ток соответствующий номинальному значению для 75 кВт. Обязательно соблюдать полярность фаз L1/L2/L3. Максимальная длина кабеля от фильтра до двигателя - до 100 м; при большей длине требуется согласование с производителем.

Безопасность и стандарты

Выходной фильтр 55-75 кВт 400В соответствует требованиям EN 61800-3 (EMC для приводов) и имеет сертификат CE. Защита корпуса IP20 - допускается установка только внутри щитовой, в условиях, исключающих попадание воды и пыли.

Преимущества

• Значительно снижает уровень dv/dt (скорости изменения напряжения) на выходе, продлевая срок службы двигателя
• Уменьшает электромагнитные помехи, влияющие на соседнее оборудование
• Не требует внешнего управления - работает автономно
• Стандартный монтаж: болтовые зажимы, легко интегрируется в существующую систему

Ограничения применения

• Не однофазные сети - только 3×400 В
• Не заменяет входной фильтр - используется только на выходе
• Не рекомендован для работы с постоянным током или в цепях с регенерацией без дополнительных мер защиты
• Не предназначена для экстремальных температур ниже −10C и выше +50C
• Не совместим с другими сериями преобразователей кроме SystemeVar

Примеры использования

• Промышленный конвейер с асинхронным двигателем 75 кВт и кабелем длиной 50 м
• Центробежный насос в пищевой промышленности, установленный на расстоянии 40 м от частотника
• ЧПУ-станок с точными -двигателями, чувствительными к скачкам напряжения

Практические советы

• Перед установкой проверьте соответствие номинала фильтра (55–75 кВт) и тока двигателя - не используйте для менее мощных устройств, чтобы избежать перегрузки
• Обеспечьте свободную циркуляцию воздуха вокруг фильтра - он нагревается при работе
• Подключите заземление через шину с минимальной длиной провода - плохое заземление сводит на нет эффективность фильтра
• При использовании нескольких фильтров - располагайте их на расстоянии друг от друга, чтобы избежать взаимного влияния
• Артикул seop3810 - единственный вариант этой модели; аналоги других брендов не гарантируют совместимость с SystemeVar
