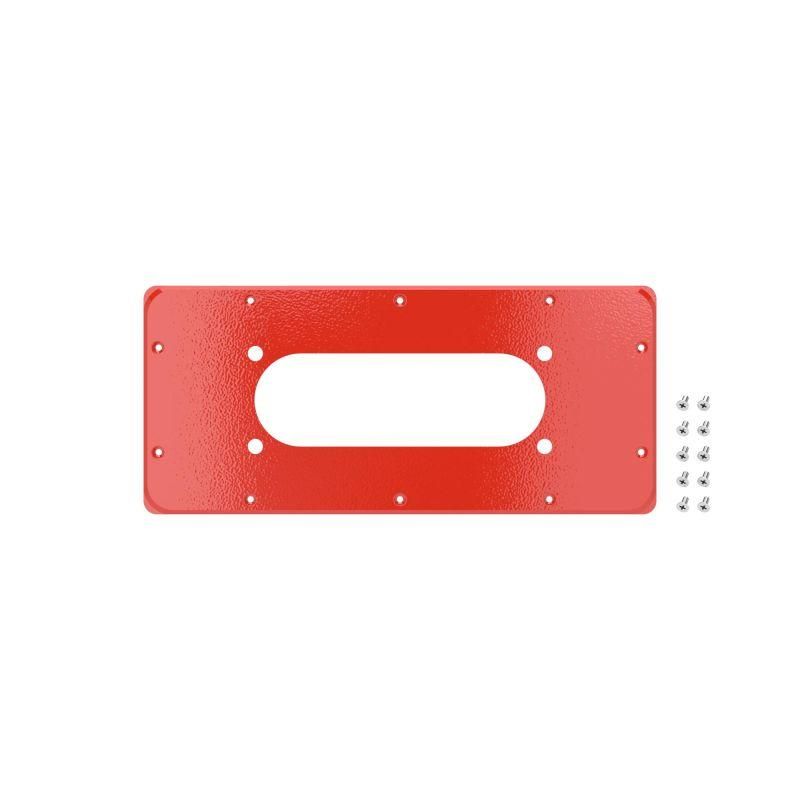

Фланец для монтажа кабельного ввода FL21 корпусов ST, тип 3, 343x153 мм, красный RAL3020 | R5FPST01-RAL3020 DKC ДКС

Фланец для монтажа кабельного ввода FL21 для корпусов ST от DKC (ДКС), артикул r5fpst01-ral3020, предназначен для герметичной установки кабельных вводов на корпуса серии ST, STX, STE, STEX. Изготовлен из стали с порошковым покрытием, обеспечивает степень защиты IP66 и выдерживает механические и климатические нагрузки.

Назначение и область применения

Фланец для монтажа кабельного ввода FL21 для корпусов ST используется для герметизации мест прохода кабелей через стенки электрошкафов и распределительных устройств. Подходит для монтажа на корпуса серии ST, STX, STE, STEX. Применяется в условиях повышенной запылённости, влажности, перепадов температур - например, на промышленных объектах, в машиностроении, на транспорте, в энергетике.

Технические характеристики

• Габариты: 343 × 153 мм (длина × ширина)
• Толщина материала: 1,5 мм
• Материал: сталь
• Покрытие: порошковое, цвет RAL 3020 (красный)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Количество соединительных отверстий: 1
• Количество отверстий для разъёмов: 1
• Предварительная штамповка: да - готовые места для крепления
• Уплотнитель: замкнутый контур из вспененного полиуретана, нанесён методом автоматизированного литья
• Сейсмостойкость: до 9 баллов
• Вибростойкость: соответствует классу M39

Совместимость и монтаж

Фланец для монтажа кабельного ввода FL21 для корпусов ST совместим только с корпусами серии ST, STX, STE, STEX. Устанавливается на предварительно подготовленную поверхность корпуса. Крепление осуществляется через одно соединительное отверстие. Для герметичности необходимо использовать комплектный мембранный кабельный ввод FL21 - он продавливает уплотнитель при затяжке, формируя надёжный контакт. Монтажные аксессуары входят в комплект - дополнительно ничего не требуется.

Безопасность и стандарты

• Соответствует ГОСТ IEC 61439 и ГОСТ IEC 62701
• Сертифицирован по РМРС, РКО, Ростехнадзор
• Изготовлен с учётом требований к безопасности в промышленных зонах

Преимущества

• Высокая коррозионная стойкость благодаря порошковому покрытию - не требует дополнительной антикоррозийной обработки
• Жесткая конструкция из стали толщиной 1,5 мм выдерживает значительные механические нагрузки
• Автоматически нанесённый уплотнитель исключает риск некорректной сборки и снижает вероятность протечек
• Подходит для работы в экстремальных условиях: вибрации, сейсмика, перепады температур
• Цвет RAL 3020 позволяет легко идентифицировать оборудование в сложных условиях освещения

Ограничения применения

• Не применяется с корпусами других серий - несовместим с моделями вне серии ST/STX/STE/STEX
• Не предназначена для постоянного погружения в воду - IP66 защищает от струй, но не от длительного контакта с жидкостью
• Не рекомендовано использование в средах с агрессивными химическими веществами - порошковое покрытие устойчиво, но не ко всем растворителям
• Требуется точное соответствие диаметра кабельного ввода FL21 - нельзя использовать другие типы вводов без потери степени защиты

Примеры использования

• Электрошкафы на производственных линиях с частыми мойками (например, пищевая промышленность)
• Контрольные пункты на открытых площадках - защита от дождя и пыли
• Оборудование в угольных шахтах, цементных заводах - где есть высокая запылённость
• Системы управления в районах с сейсмической активностью

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабеля соответствует спецификации кабельного ввода FL21 - иначе уплотнение будет негерметичным
• Затягивайте крепёж равномерно - перекос приведёт к деформации уплотнителя и снижению IP66
• При необходимости замены уплотнителя используйте оригинальные запчасти - сторонние элементы могут нарушить герметичность
• Фланец для монтажа кабельного ввода FL21 для корпусов ST можно использовать в системах с высокой вибрацией - но регулярно проверяйте состояние креплений
• Артикул r5fpst01-ral3020 - единственный вариант этого фланца в красном цвете; аналоги других цветов не подходят по дизайну и стандартизации
