Фланец красный для ST c перфорацией тип 5 - R5FPST03-RAL3020 ДКС

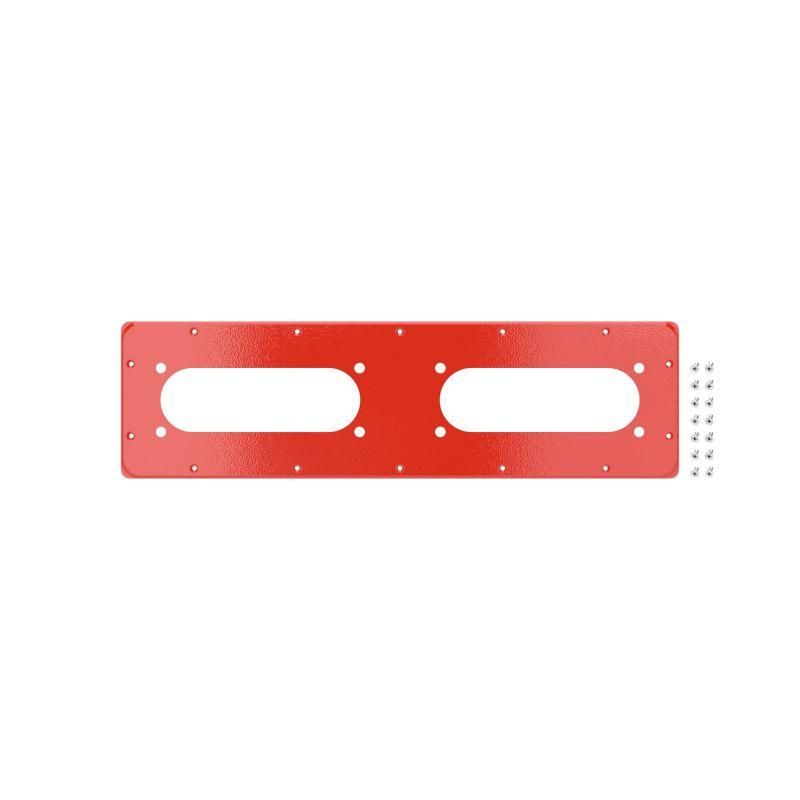

Фланец для монтажа кабельного ввода FL21 для корпусов ST, тип 5, 543x153 мм, красный RAL3020 - это металлический элемент для герметичного крепления кабельных вводов на корпусах серии ST, STX, STE, STEX от DKC. Обеспечивает степень защиты IP66, совместим с предварительно штампованными корпусами и предназначен для установки в условиях повышенной запыленности, влажности и механических воздействий.

Назначение и область применения

Фланец для монтажа кабельного ввода FL21 для корпусов ST, тип 5, 543x153 мм, красный RAL3020 используется для герметизации проходов кабелей в корпусах управления и распределительных устройств. Применяется в промышленных системах, где требуется надежная защита от пыли, воды и внешних воздействий - например, на заводах, в насосных станциях, на железнодорожном транспорте, в энергоустановках и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Тип изделия: фланец для монтажа кабельного ввода
• Габариты: 543 × 153 мм (длина × ширина)
• Толщина материала: 1,5 мм
• Материал: сталь
• Покрытие: порошковая окраска, цвет RAL3020 (красный)
• Степень защиты: IP66 - полная защита от пыли и струй воды любого направления
• Количество соединительных отверстий: 1
• Количество отверстий для разъемов: 1
• Уплотнитель: замкнутый контур из вспененного полиуретана, нанесённый методом автоматизированного литья
• Совместимость: корпуса ST, STX, STE, STEX (тип 5)

Совместимость и монтаж

Фланец для монтажа кабельного ввода FL21 для корпусов ST, тип 5, 543x153 мм, красный RAL3020 рассчитан исключительно на использование с корпусами типа 5 серии ST от DKC. Устанавливается на переднюю панель корпуса через предварительно выполненные отверстия. Крепление осуществляется с помощью комплектных болтов и гаек, входящих в поставку. Для правильной сборки необходимо совместить центральное отверстие фланца с местом под кабельный ввод, плотно прижать уплотнитель к поверхности корпуса и затянуть крепеж равномерно - чтобы избежать перекоса и потери герметичности.

Безопасность и стандарты

• Соответствует степени защиты IP66 по ГОСТ 14254
• Произведено с учетом требований ГОСТ IEC 61439 и ГОСТ IEC 62371
• Имеет свидетельство Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)
• Лицензировано Ростехнадзором для применения на атомных объектах
• Обладает сейсмостойкостью до 9 баллов и виброустойчивостью класса М39

Преимущества

• Высокая коррозионная стойкость благодаря многослойному порошковому покрытию
• Автоматически нанесенный уплотнитель из полиуретана обеспечивает постоянную герметичность без ручной регулировки
• Жесткая конструкция из стали толщиной 1,5 мм выдерживает значительные механические нагрузки
• Загиб кромок корпуса препятствует проникновению влаги и пыли внутрь
• Подходит для массового монтажа - совместим с широким спектром аксессуаров DKC

Ограничения применения

• Не предназначена для установки на корпуса других типоразмеров (например, тип 3 или 8)
• Не рекомендуется использовать вне температурного диапазона, указанного для корпусов ST (обычно –40…+60 C)
• Не подходит для сред с агрессивными химическими веществами - хотя покрытие устойчиво к атмосферным факторам, прямой контакт с растворителями, кислотами или щелочами может повредить слой краски
• Не является самостоятельным кабельным вводом - требует установки совместимого ввода (FL21 и аналогов)

Примеры использования

• Контрольные панели на производственных линиях пищевой промышленности
• Электрошкафы в подземных канализационных насосных станциях
• Распределительные устройства на железной дороге, в том числе на открытых платформах
• Аппаратура управления на морских и речных судах (соответствие РМРС/РКО)
• Атомные объекты с допущением Ростехнадзора

Практические советы

• Перед монтажом проверьте, что отверстие в корпусе точно соответствует габаритам фланца - 543×153 мм. Отклонение более чем +-1 мм может нарушить герметичность.
• Не используйте силовые инструменты при затяжке крепежа - переусердствовать можно легко, особенно с тонкой сталью. Рекомендуемый момент - 2–3 Нм.
• При необходимости замены уплотнителя - обращайтесь к официальным запчастям DKC. Самодельные материалы не гарантированно сохранят IP66.
• Фланец для монтажа кабельного ввода FL21 для корпусов ST, тип 5, 543x153 мм, красный RAL3020 - часть системы RAM block. Все компоненты этой серии взаимозаменяемы и стандартизованы, что ускоряет сервис и ремонт.
• Храните в сухом месте. Даже с хорошим покрытием длительное воздействие влаги на неустановленный фланец может вызвать точечную коррозию на кромках.
