Фланец для ST с перфорацией, тип 4, 443x153 мм | R5FPST02 DKC ДКС

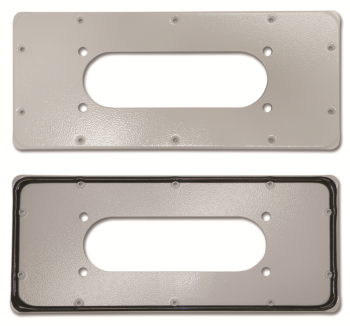

Фланец для СЕ и ST с перфорацией, тип 4, 443x153 мм от DKC (ДКС) - элемент кабельного ввода для корпусов серии RAM block, предназначенный для надежного и герметичного прохода кабелей через стенку корпуса. Артикул r5fpst02 совместим с системами сборных и сварных корпусов, обеспечивая простую установку и долговечную работу в промышленной среде.

Назначение и область применения

Фланец для СЕ и ST с перфорацией, тип 4, 443x153 мм предназначен для ввода кабелей в корпуса серии RAM block. Он служит точкой входа проводов и кабелей в электрический шкаф, сохраняя степень защиты IP65–IP66. Применяется в промышленном оборудовании: на станках, конвейерах, автоматических линиях, в распределительных щитах и системах управления. Подходит для условий с высокой запыленностью, влажностью или воздействием технологических жидкостей.

Технические характеристики

• Размеры: 443 × 153 мм
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска, серый цвет
• Перфорация: предварительно выполнена - готова к монтажу
• Количество соединительных отверстий: 1 шт. (для крепления к корпусу)
• Количество отверстий для разъемов: 1 шт. (для прохода кабеля)
• Герметизация: обеспечивается за счет уплотнителя в корпусе RAM block (IP65–IP66)

Совместимость и монтаж

Фланец для СЕ и ST с перфорацией, тип 4, 443x153 мм совместим исключительно с корпусами серии RAM block от DKC. Устанавливается на заранее подготовленное отверстие в передней или боковой стенке корпуса. Комплект поставки включает быстросъемный фланец, монтажные аксессуары и монтажную плату - все необходимое для фиксации без дополнительных деталей. Для монтажа требуется только выравнивание и затяжка болтов, указанных в комплекте. Перфорация уже выполнена - не требует сверления или доработки.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP65–IP66 при использовании в составе корпусов RAM block. Это гарантирует защиту от пыли, струй воды и временного погружения. Материал - сталь с порошковым покрытием - устойчив к коррозии и механическому повреждению. Соответствие нормам безопасности достигается за счет целостности системы: фланец не работает автономно, а является частью герметичной конструкции корпуса.

Преимущества

• Уже имеющаяся перфорация экономит время на подготовке к монтажу
• Порошковая окраска устойчива к царапинам, химическим веществам и перепадам температур
• Быстросъемная конструкция позволяет легко открывать и закрывать корпус без демонтажа фланца
• Одинаковая геометрия с другими элементами серии RAM block обеспечивает стандартизированную сборку
• Не требует специального инструмента для установки

Ограничения применения

• Не применяется вне корпусов серии RAM block - не имеет собственной герметизации
• Не рассчитан на давление выше атмосферного - не подходит для взрывозащищенных зон
• Одиночное отверстие для кабеля ограничивает количество одновременно вводимых жил - при большом числе кабелей потребуется дополнительный ввод
• Не рекомендуется для внешних установок без защиты от прямого солнечного света и осадков - хотя покрытие устойчиво, длительное UV-воздействие снижает срок службы

Примеры использования

• Ввод силового кабеля в шкаф управления станка ЧПУ
• Подключение сигнальных кабелей к контроллеру в цехе с повышенной влажностью
• Кабельный ввод в распределительный щит на пищевом производстве
• Монтаж в системах автоматизации с частыми операциями обслуживания (благодаря быстросъемному механизму)

Практические советы

• Проверьте посадочный контур на корпусе - он должен точно совпадать с размером 443×153 мм. Несоответствие приведёт к нарушению герметичности.
• При использовании многожильных кабелей выбирайте кабельные вводы с подходящим внутренним диаметром - они должны плотно прилегать к отверстию фланца.
• Не используйте фланец как самостоятельный крепёжный элемент - он не воспринимает нагрузки, кроме веса кабеля.
• При замене кабеля не снимайте фланец полностью - достаточно открыть корпус, так как он крепится к монтажной плате внутри.
• Артикул r5fpst02 - единственный вариант этого типа для рамочных корпусов DKC; другие фланцы несовместимы даже при одинаковых размерах.
