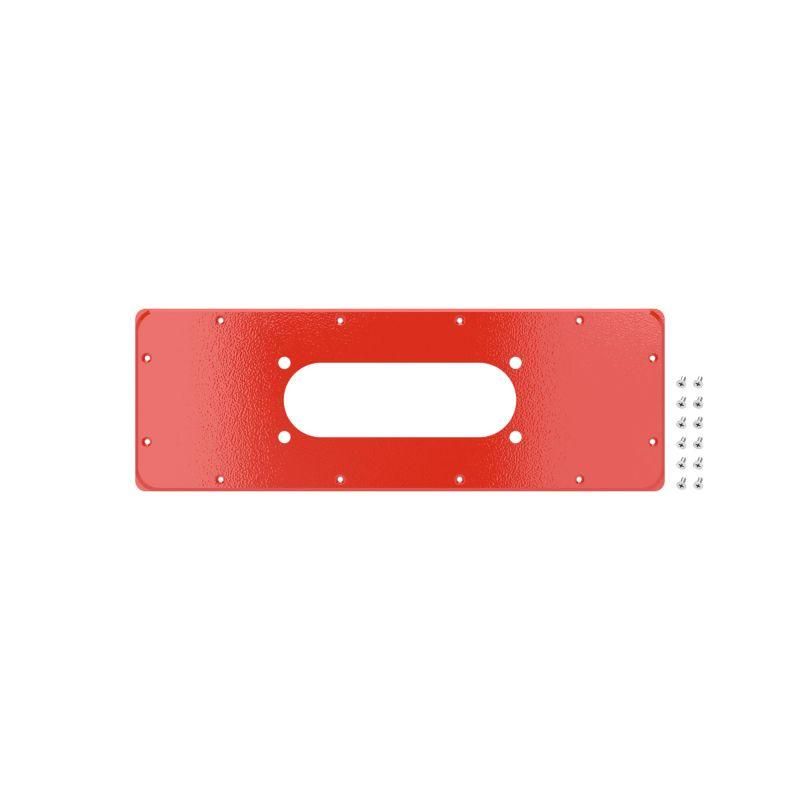

Фланец для монтажа кабельного ввода FL21 корпусов ST, тип 4, 443x153 мм, красный RAL3020 | R5FPST02-RAL3020 DKC ДКС

Фланец для монтажа кабельного ввода FL21 для корпусов ST от DKC (ДКС), артикул r5fpst02-ral3020, предназначен для герметичной установки кабельных вводов на корпуса серии ST, обеспечивая защиту IP66 и механическую жесткость при монтаже в условиях повышенной влажности, пыли и вибраций.

Назначение и область применения

Фланец для монтажа кабельного ввода FL21 для корпусов ST используется для герметичного подключения кабелей к распределительным щитам и корпусам серии ST, STX, STE, STEX. Применяется там, где требуется надежная защита от пыли, воды, а также механическая прочность - например, на промышленном оборудовании, в цехах с мойкой, на объектах энергетики, транспорта и водоснабжения.

Технические характеристики

• Габариты: 443 × 153 мм (длина × ширина)
• Толщина материала: 1,5 мм
• Материал: сталь с порошковым покрытием
• Цвет: красный RAL 3020
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Количество отверстий для кабельных вводов: 1
• Количество соединительных отверстий: 1
• Предварительная штамповка: да - готовые места для крепления
• Уплотнитель: замкнутый контур из вспененного полиуретана, нанесённый методом автоматизированного литья
• Сейсмостойкость: до 9 баллов
• Вибростойкость: соответствует классу M39

Совместимость и монтаж

Фланец для монтажа кабельного ввода FL21 для корпусов ST совместим с корпусами серии ST, STX, STE, STEX. Устанавливается на переднюю стенку корпуса с помощью предварительно выполненных отверстий. Для герметизации необходимо использовать комплектный кабельный ввод FL21, который плотно фиксируется в центральное отверстие фланца. Монтаж выполняется с использованием стандартных крепежных элементов, входящих в комплект. Не требует сверления или доработки поверхности корпуса.

Безопасность и стандарты

• Соответствует ГОСТ IEC 61439 и ГОСТ IEC 62238
• Прошел сертификацию РМРС, РКО, Ростехнадзор
• Изготовлен в соответствии с требованиями безопасности для промышленного оборудования

Преимущества

• Высокая коррозионная стойкость благодаря порошковому покрытию - выдерживает агрессивную среду и частые мойки
• Жесткая конструкция из стали 1,5 мм обеспечивает устойчивость к деформациям и внешним нагрузкам
• Автоматически нанесенный уплотнитель исключает риск протечек и снижает вероятность человеческой ошибки при сборке
• Подходит для зон с высокой вибрацией и сейсмической активностью
• Цвет RAL 3020 позволяет легко идентифицировать оборудование в сложных условиях освещения

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 защищает от струй, но не от длительного контакта с жидкостью
• Не совместима с корпусами других серий, кроме ST/STX/STE/STEX
• Требуется использование именно кабельного ввода FL21; другие типы вводов не обеспечивают заявленную степень защиты
• Не рекомендуется применять в средах с воздействием растворителей, масел или агрессивных химикатов - порошковое покрытие устойчиво, но не ко всем веществам

Примеры использования

• Щиты управления насосными станциями в канализационных системах
• Корпуса автоматики на конвейерах пищевых производств
• Электронные блоки на железнодорожных путях в регионах с высокой влажностью
• Оборудование в нефтегазовой отрасли, где важна защита от пыли и брызг

Практические советы

• Перед монтажом проверьте, что внутренний диаметр кабеля соответствует допускам ввода FL21 - перегрузка уплотнителя снижает защиту
• При установке не затягивайте крепеж слишком сильно - это может повредить уплотнитель или деформировать фланец
• Для обслуживания не снимайте фланец полностью - достаточно открутить один болт, так как он имеет предварительную штамповку и точную посадку
• Артикул r5fpst02-ral3020 - единственный вариант этого фланца в красном цвете; аналоги других цветов не подходят по дизайну и стандартизации
• Запасные части (уплотнители, крепеж) можно заказывать отдельно через официального представителя DKC - оригинальные комплектующие сохраняют IP66
