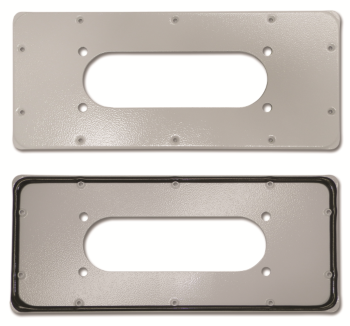

Фланец для ST с перфорацией, тип 5, 543x153 мм | R5FPST03 DKC ДКС

Фланец для ST с перфорацией, тип 5, 543x153 мм от DKC (ДКС) - элемент кабельного ввода для корпусов серии RAM block, предназначенный для надежного и герметичного подключения кабелей к металлическому корпусу. Артикул r5fpst03 совместим с другими компонентами системы RAM block и обеспечивает простую установку благодаря предварительной штамповке и комплекту монтажных аксессуаров.

Назначение и область применения

Фланец для ST с перфорацией, тип 5, 543x153 мм служит для ввода силовых и сигнальных кабелей внутрь корпусов серии RAM block. Перфорированная конструкция позволяет легко проходить проводам, не требуя дополнительной обработки. Применяется в системах автоматизации, на производственных линиях, в распределительных щитах и других местах, где требуется защищённый и удобный кабельный ввод. Подходит для корпусов с размерами, соответствующими данному фланцу.

Технические характеристики

• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска (серый цвет)
• Габариты: 543 × 153 мм
• Количество отверстий для разъемов: 1
• Количество соединительных отверстий: 1
• Предварительная штамповка: да - снижает время монтажа
• Совместимость с герметизацией: до IP65–IP66 (при использовании с уплотнителем корпуса RAM block)

Совместимость и монтаж

Фланец для ST с перфорацией, тип 5, 543x153 мм предназначен исключительно для корпусов серии RAM block. Устанавливается на переднюю или заднюю стенку корпуса через предварительно выполненные отверстия. Для монтажа используются входящие в комплект крепёжные элементы - болты, гайки и шайбы. Наличие предварительной штамповки гарантирует точную центровку и исключает необходимость сверления. После установки фланца необходимо закрепить монтажную плату внутри корпуса для жесткой фиксации кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Совместно с уплотнителем корпуса RAM block обеспечивает степень защиты IP65–IP66 - защиту от пыли и струй воды. Не содержит опасных материалов, соответствует RoHS. Не является электроизоляционным элементом - не рассчитан на работу под напряжением.

Преимущества

• Уже готовые отверстия и штамповка экономят время на подготовку к монтажу
• Порошковая окраска повышает долговечность против коррозии
• Комплексная комплектация (фланец + аксессуары + плита) исключает поиск дополнительных деталей
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии RAM block

Ограничения применения

• Не применяется вне системы RAM block - несовместим с корпусами других серий
• Не предназначен для высоких температур выше 80 C - покрытие может деформироваться
• Не рекомендуется для использования во взрывоопасных зонах - отсутствует взрывозащита
• Перфорация не предназначена для крупных кабелей с внешним диаметром более 25 мм - возможны проблемы с герметичностью

Примеры использования

• Подключение кабелей питания и сигналов к контроллерам в корпусах RAM block на конвейерах
• Ввод кабелей в распределительные щиты на пищевых производствах, где важна чистота и герметичность
• Монтаж в системах автоматизации на заводах с повышенной запылённостью

Практические советы

• Проверьте посадочные отверстия на корпусе перед установкой - они должны точно совпадать с контурами фланца
• При работе с толстыми кабелями используйте дополнительные резиновые втулки - даже при наличии перфорации герметичность может снижаться
• Не затягивайте крепёж слишком сильно - это может деформировать сталь толщиной 1,5 мм
• Если вы меняете фланец, всегда проверяйте целостность уплотнителя корпуса - он влияет на класс защиты IP65/IP66
• Артикул r5fpst03 - единственный вариант этого типа для корпусов RAM block; другие типы перфорации требуют другого артикула
