Фланец соединительный FR 400/80, цинк-ламельный (аналог горячеоцинкованный) | 37436HDZL DKC ДКС

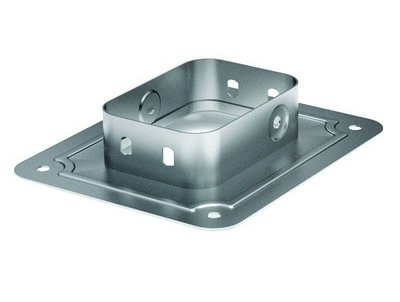

Фланец соединительный FR 400/80, цинк-ламельный от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для надёжного соединения лотка с оборудованием или стеной, обеспечивая механическую прочность и защиту кабелей на участках входа. Артикул 37436hdzl соответствует лоткам шириной 400 мм и высотой 80 мм.

Назначение и область применения

Фланец соединительный FR 400/80, цинк-ламельный используется для перехода между лотком системы S5 Combitech и стеной, шкафом, панелью или другим оборудованием. Он защищает кабели от повреждений на границе зоны прокладки и точки подключения, предотвращает провисание и смещение кабелей, снижает риск попадания пыли и влаги внутрь трассы. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где требуется жёсткая фиксация и долговечность.

Технические характеристики

• Тип изделия: фланец соединительный
• Размеры: 400 мм (ширина) × 80 мм (высота)
• Материал: сталь оцинкованная
• Покрытие: цинк-ламельное - слоистое антикоррозийное покрытие повышенной износостойкости
• Исполнение: усиленное - увеличенная толщина металла и жёсткость конструкции
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках требований к кабельным трассам
• Цвет: серый
• Совместимость: исключительно с лотками S5 Combitech шириной 400 мм и высотой 80 мм

Совместимость и монтаж

Фланец соединительный FR 400/80, цинк-ламельный совместим только с лотками серии S5 Combitech указанного размера. Установка выполняется путём крепления к торцу лотка с помощью самонарезающих винтов через предварительно выполненные отверстия. Монтаж возможен как горизонтально, так и вертикально. Для герметичности рекомендуется использовать уплотнители (не входят в комплект). Не допускается использование с другими сериями лотков - даже аналогичных по габаритам, поскольку система S5 Combitech имеет уникальную форму профиля и систему крепления.

Безопасность и стандарты

Фланец соединительный FR 400/80, цинк-ламельный соответствует требованиям к огнестойкости кабельных трасс в соответствии с нормами РФ и ЕС для промышленных объектов. Цинк-ламельное покрытие обеспечивает электрохимическую защиту стали, что важно при использовании в средах с повышенной влажностью или химической активностью. Сертификаты соответствия доступны у производителя DKC (ДКС).

Преимущества

• Усиленная конструкция - выдерживает большие нагрузки при прокладке тяжёлых кабелей
• Цинк-ламельное покрытие - более долговечно, чем обычное гальваническое цинкование, особенно при частом обслуживании
• Огнестойкость - позволяет применять в помещениях с повышенными требованиями к пожарной безопасности
• Серый цвет - не бросается в глаза, хорошо сочетается с большинством корпусов оборудования
• Простота установки - не требует сварки, крепится болтами или саморезами

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не совместим с лотками других серий, даже если их размеры совпадают
• Не заменяет термические или электромагнитные экраны - для таких задач нужны специализированные элементы
• Не рассчитан на постоянное погружение в жидкость - IP-класс не указан, значит, не является водоупорным

Примеры использования

• Подключение лотка к щитовой камере на производстве
• Переход от потолочного лотка к стеновому шкафу управления
• Ввод кабелей в станок с ЧПУ через лоток S5 Combitech
• Закрытие торца лотка вблизи технологического проёма

Практические советы

• Проверьте перед монтажом точное соответствие размеров лотка - 400×80 мм - иначе фланец не закроет торец плотно
• Используйте винты с подходящей длиной - слишком длинные могут задеть кабели внутри лотка
• При необходимости герметизации - комбинируйте с резиновыми вставками или силиконовым уплотнителем
• Не используйте этот фланец как опору - он не рассчитан на вес всей кабельной трассы, только на защиту края
• Артикул 37436hdzl - единственный правильный номер для заказа этого элемента в системе S5 Combitech; другие артикулы могут быть несовместимы
