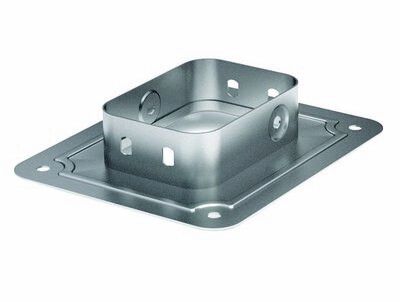

Фланец соединительный FR 200/80 200x80 мм DKC 37434

Фланец соединительный FR 200х80 от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для надёжного соединения лотка с оборудованием или стеной, обеспечивая механическую прочность и защиту кабеля на точках входа.

Назначение и область применения

Фланец соединительный FR 200х80 используется в системе S5 Combitech для перехода между лотком и вертикальным или горизонтальным объектом - например, щитом, шкафом, стеной или потолочным проёмом. Он создаёт жёсткий опорный контур вокруг места ввода кабелей, предотвращает деформацию лотка и защищает провода от повреждений при установке и эксплуатации. Применяется там, где требуется повышенная герметичность и долговечность соединения - в промышленных цехах, серверных помещениях, энергообъектах и других зонах с высокой нагрузкой на кабельную трассу.

Технические характеристики

• Габариты: 200 мм (ширина) × 80 мм (высота)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 1 мм
• Покрытие: гальваническая оцинковка, равномерная и износостойкая
• Цвет: серый
• Огнестойкость: соответствует требованиям (не распространяет пламя)
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C, в условиях повышенной влажности
• Поддерживает широкодиапазонное исполнение - совместим с различными типами лотков S5 Combitech
• Проектирован для работы на значительных расстояниях - сохраняет форму даже при длинных участках трассы

Совместимость и монтаж

Фланец соединительный FR 200х80 предназначен исключительно для использования с лотками серии S5 Combitech шириной 200 мм и высотой 80 мм. Монтаж осуществляется путём фиксации болтами через подготовленные отверстия на боковых сторонах фланца к корпусу оборудования или к стеновой поверхности. Для плотного контакта рекомендуется использовать комплектные крепления от DKC. Наличие усиленной рамки позволяет легко выровнять положение лотка при сборке, снижая риск перекоса. Не требует сварки - всё собирается на болтовых соединениях.

Безопасность и стандарты

Фланец соединительный FR 200х80 изготовлен из стали с огнестойким покрытием, что соответствует нормам безопасности для промышленных кабельных систем. Климатическое исполнение УХЛ2 гарантирует работу в условиях средней влажности и колебаний температуры, характерных для большинства производственных помещений в России и странах СНГ. Покрытие по методу Сендзимира обеспечивает длительную антикоррозийную защиту без необходимости дополнительной окраски.

Преимущества

• Высокая механическая жёсткость благодаря толщине 1 мм и цельнометаллической конструкции
• Защита кабелей от перегибов и внешних воздействий в месте выхода из лотка
• Не требует сложных инструментов - монтаж выполняется обычным набором гаечных ключей
• Оцинкование по методу Сендзимира даёт более равномерное и долговечное покрытие, чем обычная холодная оцинковка
• Совместимость с другими элементами серии S5 Combitech - система работает как единый модуль

Ограничения применения

• Не для лотков другой ширины - использование с лотками 100 мм или 300 мм невозможно без адаптеров
• Не является герметичным устройством - для защиты от воды/пыли необходимо дополнительно применять уплотнители или вводы IP65/IP67
• Не рассчитан на частые демонтажи - многократное разбор-сбор может ослабить резьбу креплений
• Запрещено использовать вне допустимого температурного диапазона УХЛ2 (−40…+40 C)

Примеры использования

• Ввод кабельной трассы в силовые шкафы на заводе
• Переход от горизонтального лотка к вертикальному каналу в офисном здании
• Фиксация лотка к бетонному основанию при прокладке в технологических каналах
• Обустройство точки вывода кабелей к станкам ЧПУ или конвейерным линиям

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - он должен точно подходить под 200×80 мм
• Используйте антивибрационные прокладки между фланцем и оборудованием, если есть риск механических ударов
• На открытых площадках или в сырых помещениях после монтажа желательно обработать стыки силиконовым герметиком
• Не затягивайте болты слишком сильно - это может вызвать деформацию оцинкованного металла
• Фланец FR 200х80 от DKC лучше всего сочетать с такими же элементами серии S5 Combitech - смешивание с продукцией других брендов может нарушить целостность системы
