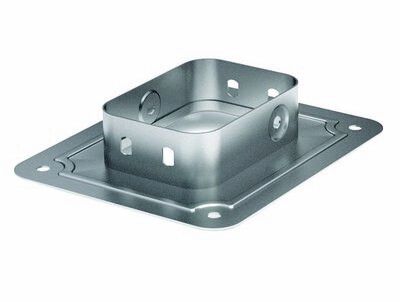

Фланец соединительный FR 100/80 100х80 мм DKC 37432

Фланец соединительный FR 100х80 от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для надёжного соединения лотка с оборудованием или стеной, обеспечивая механическую прочность и защиту кабелей на точках входа.

Назначение и область применения

Фланец соединительный FR 100х80 используется в системе S5 Combitech для перехода между лотком и вертикальным или горизонтальным проходом через стену, шкаф, панель или другое устройство. Он защищает кабели от повреждений на границе зоны монтажа, предотвращает провисание и создаёт жёсткий опорный контур. Применяется там, где требуется повышенная механическая нагрузка и герметичность соединения - например, в распределительных щитах, серверных помещениях, на производствах с вибрациями.

Технические характеристики

• Тип изделия: фланец соединительный
• Габариты: 100 мм (ширина) × 80 мм (высота)
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина металла: 1 мм
• Тип соединения: винтовое - с возможностью крепления болтами M4–M6
• Исполнение: усиленное - увеличенная жёсткость корпуса
• Покрытие: цинк по технологии Сендзимира - равномерное, плотное, долговечное
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Климатическое исполнение: УХЛ2 - температурный диапазон от −25C до +40C, в условиях повышенной влажности
• Диапазон совмещаемости: широкодиапазонное - подходит для лотков S5 Combitech шириной 100 мм и высотой 80 мм

Совместимость и монтаж

Фланец FR 100х80 предназначен исключительно для работы с лотками серии S5 Combitech той же габаритной формы. Монтаж осуществляется путём вырезания отверстия в стене или корпусе оборудования, вставки фланца и фиксации четырьмя винтами по углам. Для установки требуются стандартные инструменты: свёрло, метчик (при необходимости нарезать резьбу), отвёртки или ключи под M4–M6. Готовые отверстия в фланце позволяют легко закрепить его к основанию без дополнительных деталей. Нельзя использовать с другими сериями лотков - даже близкими по размеру - из-за различий в форме крепёжных поверхностей.

Безопасность и стандарты

Фланец FR 100х80 изготовлен из стали с антикоррозийным покрытием, что снижает риск возникновения замыканий из-за окисления. Огнестойкость подтверждает соответствие нормам безопасности для кабельных трасс в общественных и промышленных объектах. Климатическое исполнение УХЛ2 позволяет применять изделие в неотапливаемых помещениях, на открытых площадках с временным укрытием, в том числе в регионах с холодными зимами.

Преимущества

• Покрытие по методу Сендзимира гарантирует длительную защиту от коррозии - даже при частом контакте с влагой
• Усиленная конструкция выдерживает значительные усилия при затяжке кабельных хомутиков и массе кабелей
• Не деформируется при монтаже благодаря толщине 1 мм
• Серый цвет не выгорает и хорошо сочетается с остальной системой S5 Combitech
• Подходит для быстрого ремонта и модификации существующих трасс

Ограничения применения

• Не предназначен для внешней установки без защиты от прямого воздействия осадков - хотя имеет IP-совместимую конструкцию, сам фланец не является герметичным элементом
• Запрещено использование с лотками других производителей, даже аналогичных размеров - отличаются форма и расположение крепёжных отверстий
• Не рекомендуется для сред с агрессивными химическими веществами - цинковое покрытие не рассчитано на кислоты, щёлочи или растворители
• Не следует применять в качестве самостоятельного крепёжа для массивных труб или каналов - он служит лишь соединителем между лотком и конструкцией

Примеры использования

• Переход от горизонтального лотка S5 Combitech 100×80 к шкафу управления на заводе
• Ввод кабелей в нишу стены в офисном помещении с последующей заделкой раствора вокруг фланца
• Соединение лотка с рамой распределительного щита в теплице или холодильной камере
• Альтернатива пластиковым переходникам в условиях повышенной механической нагрузки

Практические советы

• Перед монтажом проверьте внутренний проём фланца - он должен точно совпадать с размером лотка S5 Combitech 100×80; малейшее несоответствие вызывает люфт и риск повреждения кабеля
• При работе в сыром месте используйте дополнительно термостойкий герметик на основе силикона по краям фланца - это повысит уровень защиты от влаги
• Не затягивайте винты слишком сильно - они имеют резьбовое соединение с тонким металлом, есть риск срыва резьбы
• Фланец можно комбинировать с крышками и заглушками S5 Combitech для создания полностью запертой точки ввода
• Храните в сухом месте - хоть покрытие устойчиво, длительное воздействие воды может спровоцировать белый налёт (цветущий цинк), который не влияет на функциональность, но портит эстетику
