Соединительный фланец 100х100 | CLP1CF-100-100 IEK

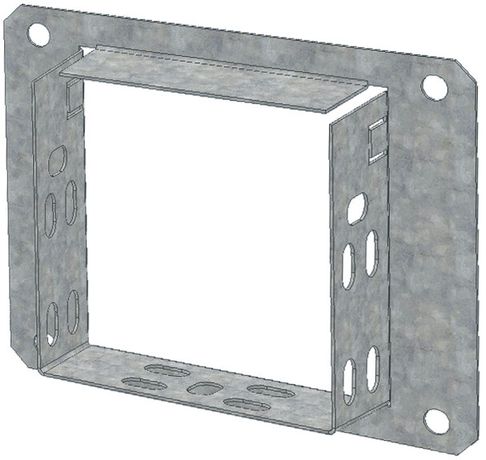

Фланец соединительный 100х100 от IEK (ИЭК), артикул clp1cf-100-100, предназначен для надёжного ввода кабельной трассы через стену, потолок или корпус оборудования. Этот элемент из оцинкованной стали обеспечивает механическую прочность и долговечность в системах с металлическими лотками серии CLP.

Назначение и область применения

Фланец соединительный 100х100 используется для перехода кабельной трассы из открытого лотка в закрытые конструкции - например, в щитовые шкафы, стеновые проходы или технологическое оборудование. Он позволяет безопасно провести кабели через твёрдые поверхности, сохраняя целостность защиты и предотвращая повреждение изоляции.

Подходит для систем с металлическими лотками, где требуется герметичный и жесткий вход/выход кабеля. Применим в промышленных помещениях, на заводах, в распределительных пунктах и объектах ЖКХ.

Технические характеристики

• Размеры: 100 × 100 мм
• Высота: 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина защитного слоя цинка: 10–20 мкм
• Тип соединения: винтовой разъём
• Исполнение: стыковая пластина
• Цвет: серебристый
• Срок службы: до 20 лет
• Соответствие стандарту: ГОСТ 14918-80

Совместимость и монтаж

Фланец совместим с металлическими лотками серии CLP от IEK и другими изделиями, соответствующими ГОСТ 14918-80. Устанавливается путём крепления к краю лотка с помощью болтов и гаек - через предварительно просверленные отверстия.

При монтаже важно учитывать: - посадочную площадку 100×100 мм должна точно совпадать с торцом лотка; - винты должны затягиваться равномерно, чтобы избежать деформации пластины; - перед установкой проверьте соответствие толщины стенки лотка и фланца - они должны плотно прилегать друг к другу.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 14918-80, который регламентирует требования к соединительным фланцам для кабельных систем. Оцинкование по методу Сендзимира гарантирует высокую коррозионную стойкость даже в условиях повышенной влажности и агрессивной среды.

Преимущества

• Увеличенный срок службы благодаря защите цинком - не требует дополнительной антикоррозийной обработки;
• Жёсткая стыковая пластина исключает люфт и смещение при нагрузках;
• Винтовое соединение позволяет легко демонтировать и заменить фланец без повреждения лотка;
• Серебристый цвет не маскирует следы коррозии - визуальный контроль состояния возможен без инструментов.

Ограничения применения

Не предназначена для использования в качестве основного крепёжа для тяжёлых кабельных сборок - фланец не воспринимает значительные весовые нагрузки. Для таких случаев требуется дополнительная опора.

Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или морской воды - хотя оцинковка устойчива, её защита имеет пределы.

Примеры использования

• Ввод кабелей в силовой шкаф с металлическим лотком на производстве;
• Проход кабельной трассы через бетонную стену в офисном здании;
• Соединение вертикального лотка с горизонтальным участком внутри технологического короба;
• Переход от открытой системы кабелепровода к закрытому распределительному устройству.

Практические советы

• Выбирайте фланец с учётом внутренней ширины лотка - он должен полностью перекрывать край без зазоров;
• При использовании в сырых помещениях дополнительно смажьте резьбу болтов противозадирной смазкой;
• Не используйте фланец как опору для кабелей - все весовые нагрузки должны передаваться на лоток, а не на сам фланец;
• Артикул clp1cf-100-100 - часть серии CLP от IEK, поэтому лучше комплектовать всю систему одним производителем для гарантированной совместимости.
