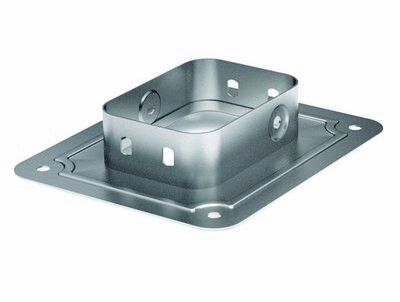

Фланец соединительный FR 80/80 S5 Combitech 80х80 мм DKC (ДКС) 37431

Фланец соединительный FR 80х80 от DKC (ДКС), артикул 37431, предназначен для надёжного соединения лотков системы S5 Combitech в точках входа в оборудование или стены, обеспечивая механическую прочность и защиту кабельной трассы.

Назначение и область применения

Фланец соединительный FR 80х80 используется в системе листовых лотков S5 Combitech для формирования герметичного и жёсткого перехода между лотком и стеной, корпусом оборудования или другим элементом трассы. Он предотвращает деформацию кромок лотка при монтаже и защищает кабели от повреждений на участках ввода. Применяется в промышленных объектах, цехах, серверных помещениях, где требуется надёжная кабельная трасса с повышенными требованиями к безопасности и долговечности.

Технические характеристики

• Габариты: 80 × 80 мм - соответствует размеру лотка S5 Combitech;
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - обеспечивает высокую коррозионную стойкость;
• Толщина металла: 1 мм - достаточна для сохранения формы при нагрузках и монтаже;
• Цвет: серый - совпадает с цветовой гаммой всей серии S5 Combitech;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Широкодиапазонное исполнение: да - позволяет использовать с лотками различных модификаций внутри серии;
• Исполнение для больших расстояний: да - подходит для установки на удалённых участках трассы без потери жёсткости.

Совместимость и монтаж

Фланец соединительный FR 80х80 совместим исключительно с лотками системы S5 Combitech шириной и высотой 80 мм. Монтаж осуществляется путём крепления к торцу лотка с помощью самонарезающих винтов или заклёпок. Отверстия на фланце уже подготовлены - не требуют сверления. Для плотного соединения рекомендуется использовать комплектные крепёжные элементы от DKC. Фланец не требует дополнительной изоляции или герметизации - его оцинкованная поверхность обеспечивает необходимую защиту даже в сырых средах.

Безопасность и стандарты

Фланец соединительный FR 80х80 изготовлен из стали, прошедшей оцинкование по методу Сендзимира - это гарантирует равномерное и прочное покрытие, соответствующее ГОСТ 14918. Огнестойкость подтверждает соответствие нормам пожарной безопасности для промышленных кабельных трасс. Климатическое исполнение УХЛ2 позволяет применять изделие в неотапливаемых зонах, на открытых площадках и в холодильных камерах.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и оцинкованному покрытию;
• Не требует доработки перед монтажом - готов к использованию сразу после доставки;
• Сохраняет целостность кабельной трассы при вибрациях и внешних воздействиях;
• Эстетично сочетается с другими элементами серии S5 Combitech;
• Подходит для длительной эксплуатации в агрессивных средах - не ржавеет, не теряет форму.

Ограничения применения

• Не предназначена для использования с лотками других серий или производителей - несовместима с аналогами;
• Не является герметичным элементом - не заменяет вводные устройства IP65/IP67;
• Не рассчитана на частые демонтажи - многократное снятие и установка снижают надёжность крепления;
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или солевыми растворами - оцинковка имеет ограниченную химическую стойкость.

Примеры использования

• Ввод кабельной трассы в шкаф управления на производстве;
• Переход лотка через бетонную стену в офисном здании;
• Соединение вертикального и горизонтального участка трассы в цехе с высокой вибрацией;
• Закрытие торцов лотка в холодильных камерах или наружных кабельных маршрутах.

Практические советы

• Проверьте перед монтажом, что внутренние размеры лотка точно соответствуют 80×80 мм - отклонение даже на 1–2 мм может затруднить установку;
• Используйте только крепёж, рекомендованный DKC - саморезы с крупной резьбой лучше держатся в тонкой стали;
• При монтаже на стены используйте анкерные болты, а не дюбеля - они обеспечивают более надёжное крепление при нагрузке на фланец;
• Фланец можно комбинировать с заглушками и переходниками S5 Combitech - это создаёт полноценную систему защиты ввода.
