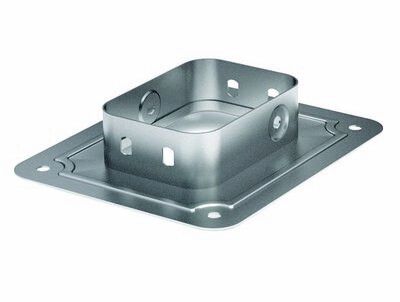

Фланец соединительный FR 150/80 | 37433 DKC ДКС

Фланец соединительный FR 150/80 от DKC предназначен для надёжного соединения лотков системы S5 Combitech на участках входа кабельной трассы в оборудование или стену. Этот элемент обеспечивает механическую прочность и защиту кабелей в зонах перехода, особенно там, где требуется повышенная герметичность и долговечность.

Назначение и область применения

Фланец соединительный FR 150/80 используется в качестве переходника между лотком системы S5 Combitech и поверхностью - стеной, корпусом оборудования или другим элементом конструкции. Он создаёт жёсткий опорный контур вокруг места ввода кабелей, предотвращая деформацию лотка и защищает провода от повреждений при установке и эксплуатации. Применяется в промышленных объектах, цехах, энергообъектах, автоматизированных линиях и других средах с высокой нагрузкой на кабельную трассу.

Технические характеристики

• Тип изделия: фланец соединительный
• Материал: сталь оцинкованная по методу Сендзимира
• Габариты: ширина 150 мм, высота 80 мм
• Толщина металла: 1 мм
• Цвет: серый
• Климатическое исполнение: УХЛ2 - температурный диапазон от −40 C до +40 C и повышенная влажность
• Огнестойкость: да - соответствует требованиям к негорючести материалов в электроустановках
• Исполнение для больших расстояний: да - позволяет использовать с удлинёнными секциями лотка без потери жёсткости
• Широкодиапазонное исполнение: да - совместим с различными типами лотков той же габаритной группы

Совместимость и монтаж

Фланец соединительный FR 150/80 рассчитан исключительно для работы с лотками системы S5 Combitech шириной 150 мм и высотой 80 мм. Монтаж осуществляется путём закрепления фланца к поверхности болтами через подготовленные отверстия; сам лоток вставляется внутрь фланцевого профиля и фиксируется стандартным способом - с помощью замковых элементов системы S5 Combitech. Для плотного контакта рекомендуется проверить соответствие торцов лотка и фланца перед затяжкой крепежа.

Безопасность и стандарты

Фланец изготовлен из стали с антикоррозийным покрытием по технологии Сендзимира - она гарантирует равномерное и глубокое цинкование, что увеличивает срок службы даже в агрессивных условиях. Огнестойкость соответствует нормам безопасности для кабельных систем в помещениях с повышенными требованиями к пожарной защите. Климатическое исполнение УХЛ2 допускает применение в неотапливаемых помещениях, на открытых площадках и в регионах с холодным климатом.

Преимущества

• Защита кабелей от механических воздействий в точках выхода из лотка
• Увеличенная жёсткость конструкции благодаря усиленному профилю
• Долговечность благодаря оцинкованию по методу Сендзимира - более устойчиво к сколам и царапинам, чем обычное горячеоцинкованное покрытие
• Поддержка широких интервалов между опорами - снижает риск прогиба длинных участков трассы
• Простота сборки без необходимости дополнительных деталей - работает напрямую с существующими комплектующими S5 Combitech

Ограничения применения

• Не предназначена для использования с другими системами лотков - совместима только с S5 Combitech
• Не является герметичным устройством - для требований IP65/IP67 необходимо дополнительно использовать уплотнители или муфты
• Не рекомендуется для внешней установки без защиты от прямого попадания осадков - хотя материал устойчив к коррозии, длительное намокание может снизить срок службы крепёжа
• Не следует использовать в средах с постоянным воздействием химически активных веществ (например, кислот, щелочей) - оцинкованная сталь имеет ограниченную химическую стойкость

Примеры использования

• Ввод кабельной трассы в частотный преобразователь на производстве
• Переход лотка через бетонную стену в распределительном пункте
• Закрепление лотка на раме станка для питания датчиков и приводов
• Обустройство кабельных каналов в технологических помещениях с высокой запылённостью

Практические советы

• Проверьте перед монтажом, чтобы внутренние размеры лотка точно соответствовали 150×80 мм - отклонение даже на 2–3 мм может препятствовать правильной посадке
• При использовании в сыром помещении используйте пластиковую или резиновую прокладку между фланцем и поверхностью - это снизит риск возникновения гальванической коррозии
• Не затягивайте крепёж слишком сильно - оцинкованная сталь мягкая, есть риск повредить резьбу или выдавить металл
• FR 150/80 можно комбинировать с другими элементами серии S5 Combitech - например, с угловыми переходниками или крышками - для создания комплексной трассы
• Артикул 37433 - единственный номер для этого конкретного фланца. Не путайте с аналогичными изделиями других производителей - они имеют другие габариты и систему крепления
