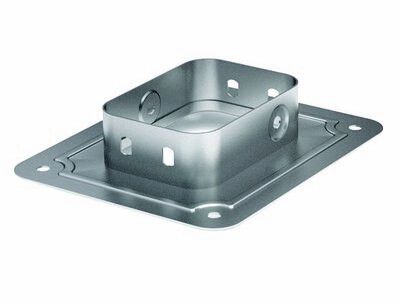

Фланец соединительный FR 50х50 DKC 37410 ДКС

Фланец соединительный FR 50х50 от DKC (ДКС) - элемент системы S5 Combitech, предназначенный для надёжного соединения лотка с оборудованием или стеной, обеспечивая механическую прочность и защиту кабеля на точках входа. Артикул 37410 соответствует стандартным габаритам 50×50 мм.

Назначение и область применения

Фланец соединительный FR 50х50 используется в системе S5 Combitech для перехода между лотком и вертикальными поверхностями - например, при выводе кабельной трассы из стены, шкафа или оборудования. Он защищает кабели от повреждений на границе зоны, где возможны механические воздействия, и создаёт жёсткую опору для фиксации лотка. Применяется там, где требуется сохранить целостность тракта и предотвратить провисание или деформацию.

Технические характеристики

• Габариты: 50 × 50 мм - совпадают с размером лотка S5 Combitech;
• Тип соединения: зажимное - позволяет закрепить без сварки и болтовых соединений;
• Материал: сталь оцинкованная по методу Сендзимира - повышенная коррозионная стойкость;
• Толщина металла: 1 мм - достаточна для жёсткости при минимальном весе;
• Цвет: серый - единый внешний вид с другими компонентами системы S5 Combitech;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C и в условиях повышенной влажности;
• Огнестойкость: да - материал не распространяет горение и выдерживает кратковременные тепловые нагрузки;
• Широкодиапазонное исполнение: да - подходит для установки в различных положениях и направлениях;
• Исполнение для больших расстояний: да - сохраняет форму даже при длинных участках трассы;
• Рекомендованный проектный ассортимент: да - проектировщикам рекомендуется использовать именно этот элемент в составе стандартизированной системы.

Совместимость и монтаж

Фланец FR 50х50 совместим исключительно с лотками серии S5 Combitech того же размера - 50×50 мм. Монтаж осуществляется путём вставки фланца внутрь торца лотка и последующего зажима с помощью боковых защёлок. Нет необходимости в дополнительных крепёжных деталях. Для герметичности в месте выхода кабеля можно дополнительно применить резиновые вводы - сам фланец не является уплотнённым.

Безопасность и стандарты

Фланец выполнен из стали, прошедшей термическую оцинковку по методу Сендзимира, что гарантирует равномерное покрытие цинком и соответствие требованиям EN ISO 1461. Огнестойкость подтверждает возможность использования в помещениях с нормируемыми требованиями к пожаробезопасности. Климатическое исполнение УХЛ2 соответствует ГОСТ 15150 - допущено к использованию в промышленных объектах с контролируемым микроклиматом.

Преимущества

• Не требует сварки - экономит время и снижает риск повреждения кабелей при монтаже;
• Защита от коррозии благодаря методу Сендзимира - срок службы выше, чем у обычного оцинкованного металла;
• Жёсткая конструкция - предотвращает прогиб лотка в зоне выхода, особенно важна при большом количестве кабелей;
• Аксессуар встроен в единую систему S5 Combitech - все элементы взаимозаменяемы и проверены на совместимость;
• Подходит для сложных маршрутов - благодаря универсальному зажимному механизму легко адаптируется к углам и нишам.

Ограничения применения

• Не предназначен для наружной установки без защиты от осадков - хотя имеет класс IP-совместимости через корпус, сам фланец не герметичен;
• Не заменяет вводные устройства - для прямого ввода кабелей в щиты нужен отдельный вводной фланец с уплотнением;
• Не подходит для лотков других серий - даже аналогичных размеров, так как система S5 Combitech использует уникальный механизм крепления;
• Не рассчитан на значительные динамические нагрузки - не следует использовать как несущую опору для тяжёлого оборудования.

Примеры использования

• Переход кабельной трассы от потолочного лотка к силовому шкафу в цехе;
• Вывод лотка из стены в помещении АСУ ТП;
• Соединение горизонтального и вертикального участка трассы в распределительной комнате;
• Фиксация лотка на раме станка для подключения датчиков и управления.

Практические советы

• Проверьте перед монтажом, чтобы сторона лотка имела ровный срез - неровности затруднят плотное прилегание фланца;
• При многократном сборке/разборке следите за состоянием зажимных защёлок - они могут ослабнуть после нескольких циклов;
• Для кабелей с большим наружным диаметром используйте фланец вместе с резиновым вводом - он не выполняет функцию уплотнения самостоятельно;
• При групповой установке нескольких фланцев соблюдайте одинаковый шаг крепления - это важно для эстетики и равномерной нагрузки;
• Фланец FR 50х50 от DKC (ДКС) - часть комплексного решения; лучше заказывать весь набор одновременно, чтобы гарантировать совместимость всех элементов.
