Соединительный фланец 50х50 | CLP1CF-050-050 IEK

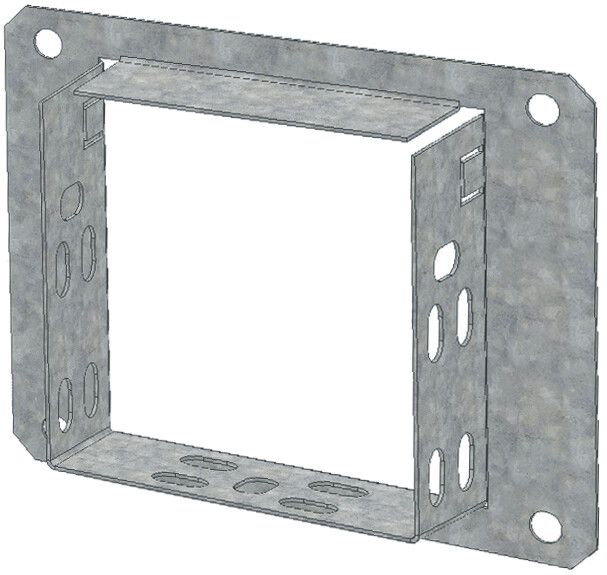

Фланец соединительный 50х50 от IEK (ИЭК), артикул clp1cf-050-050, предназначен для надёжного ввода кабельной трассы через стену, потолок или корпус оборудования. Этот элемент из оцинкованной стали обеспечивает механическую прочность и долгий срок службы в составе систем с металлическими лотками серии CLP.

Назначение и область применения

Фланец соединительный 50х50 используется для перехода кабельной трассы из открытого лотка в закрытые конструкции: стены, потолочные перекрытия, шкафы управления или оборудование. Он позволяет герметично и безопасно выводить кабели наружу, сохраняя целостность системы. Применим в промышленных объектах, на заводах, в распределительных пунктах, где используются металлические лотки.

Технические характеристики

• Размер: 50×50 мм - соответствует стандартным габаритам лотков серии CLP;
• Высота: 50 мм - обеспечивает достаточную глубину для прохода кабелей и фиксации;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Покрытие: серебристое - равномерное, без наплывов, соответствует ГОСТ 14918-80;
• Тип соединения: винтовой разъём - крепление болтами, удобно для сборки и демонтажа;
• Исполнение: стыковая пластина - плоская форма для плотного прилегания к поверхности;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации в помещениях и защищённых зонах;
• Применимость к лотку: да - совместим с металлическими лотками серии CLP и аналогичными по габаритам.

Совместимость и монтаж

Фланец соединительный 50х50 совместим с лотками серии CLP от IEK, имеющими ширину 50 мм. Для установки требуется предварительно просверлить отверстие в стене или корпусе, затем прикрепить фланец болтами через четыре угловых отверстия. Кабели пропускаются через центральное отверстие, после чего фланец плотно прижимается к поверхности. Уплотнителей в комплекте нет - при необходимости герметизации используйте резиновые или силиконовые прокладки дополнительно.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-80 - нормативом для фланцевых соединений в кабельных системах. Материал и покрытие обеспечивают электроизоляцию и противостояние коррозии, что снижает риск аварий. Не предназначено для использования во взрывоопасных средах или в условиях постоянного контакта с химически активными жидкостями.

Преимущества

• Усиленная коррозионная стойкость благодаря цинкованию по методу Сендзимира - лучше, чем обычное холодное цинкование;
• Жесткая стальная конструкция выдерживает нагрузки при прокладке тяжёлых кабелей;
• Простая установка - не требует специальных инструментов, достаточно отвертки и сверла;
• Серебристый цвет легко сочетается с другими элементами лотковой системы;
• Подтверждённый срок службы 20 лет - снижает затраты на замену.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков и УФ-излучения;
• Не рекомендуется использовать в агрессивных средах: химических цехах, морских портах, бассейнах;
• Не обеспечивает IP-защиту сам по себе - при необходимости герметизации применяйте уплотнители;
• Не совместим с лотками других размеров (например, 100×50 или 50×25);
• Не подходит для кабелей с внешним диаметром более 40 мм - возможны трудности при протяжке.

Примеры использования

• Ввод кабелей от вертикального лотка в силовой щит на стене;
• Переход трассы из лотка в корпус частотного преобразователя;
• Вывод кабелей через потолок в помещение с оборудованием;
• Соединение лотка с распределительной коробкой в производственном цехе.

Практические советы

• Перед монтажом проверьте внутренний диаметр отверстия фланца - он должен быть больше максимального диаметра пучка кабелей минимум на 5–10 мм;
• При установке в бетонную стену используйте дюбели подходящего типа; для металлических поверхностей - саморезы с шайбой;
• Если система будет работать в сыром помещении, промажьте стык между фланцем и поверхностью силиконовым герметиком;
• Фланец можно комбинировать с другими элементами серии CLP - например, с поворотами, тройниками и заглушками;
• Артикул clp1cf-050-050 - единственный вариант этого размера в серии CLP от IEK - не путайте с фланцами других производителей.
