Фланец ST тип 3, 343x153 мм, без перфорации DKC (ДКС) R5FSST01

Фланец ST без перфорации тип 3 343x153 мм от DKC (ДКС) - глухой соединительный элемент для герметичной установки корпусов серий ST, STX, STE и STEX. Артикул r5fsst01 обеспечивает надёжную защиту от пыли и влаги за счёт замкнутого уплотнителя и прочной стальной конструкции.

Назначение и область применения

Фланец ST без перфорации тип 3 343x153 мм используется для герметичного крепления корпусов на стену, раму или другую поверхность. Подходит для оборудования, требующего защиты от внешней среды: панели управления, распределительные щиты, системы автоматизации, промышленные контроллеры. Применяется там, где важна герметичность, но не требуется проход для проводов - например, в закрытых камерах, на производстве, в условиях повышенной запылённости или влажности.

Технические характеристики

• Тип изделия: фланец, глухое исполнение (без отверстий)
• Размеры: 343 × 153 мм (длина × ширина)
• Материал: сталь толщиной 1,5 мм
• Предварительная штамповка: да - обеспечивает точность формы и совместимость с корпусами
• Покрытие: порошковое, цвет RAL 7035 (серый металлик), устойчиво к коррозии и механическому воздействию

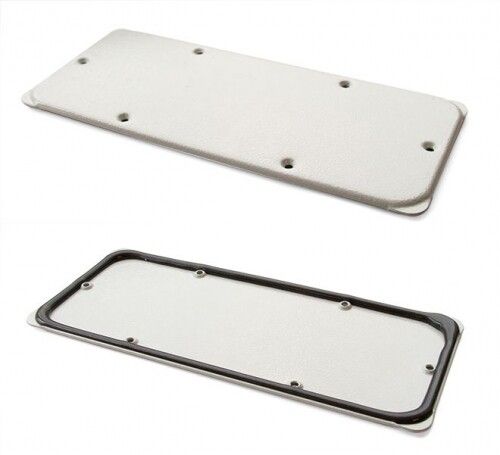

• Уплотнитель: вспененный полиуретан, нанесён методом автоматизированного литья, формирует замкнутый контур
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды

Совместимость и монтаж

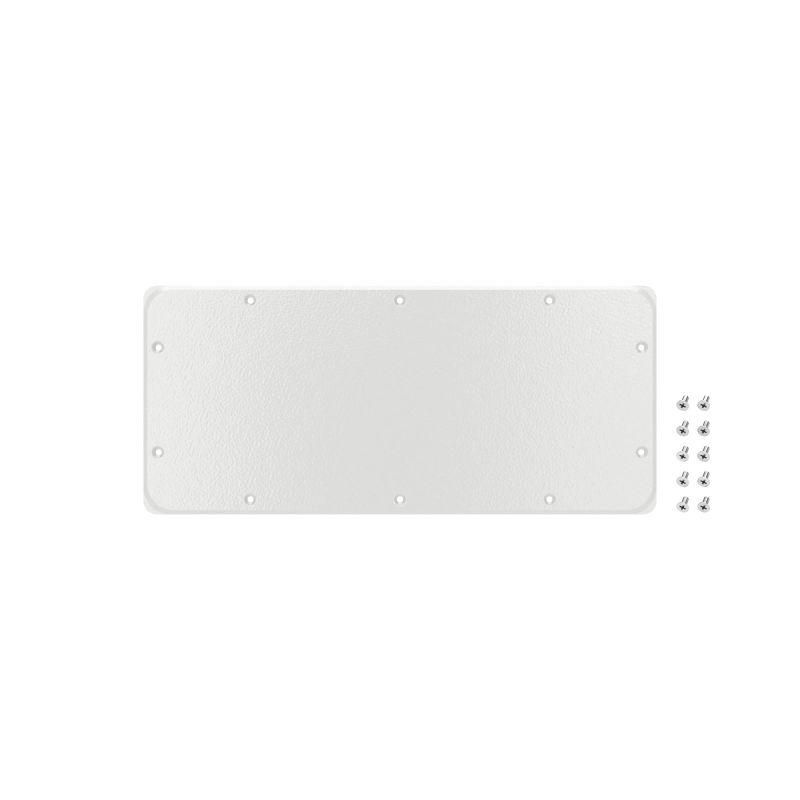

Фланец ST без перфорации тип 3 343x153 мм предназначен исключительно для корпусов серий ST, STX, STE и STEX от DKC. Совпадает по габаритам и местам крепления. Монтаж осуществляется через предварительно подготовленные отверстия в корпусе - фланец плотно прилегает к торцу корпуса, образуя герметичный стык. В комплекте поставки: сам фланец и необходимые монтажные аксессуары (болты, гайки, шайбы). Установка выполняется вручную без специального инструмента. Перед монтажом проверьте, чтобы поверхность была чистой и сухой - это сохраняет целостность уплотнителя.

Безопасность и стандарты

Фланец соответствует требованиям IP66 по классификации IEC 60529. Порошковое покрытие устойчиво к ультрафиолету, химическим веществам и температурным колебаниям в диапазоне от -25C до +60C. Соответствие материалам EN 10130 (сталь) и DIN ISO 12944 (коррозионная стойкость покрытий).

Преимущества

• Высокая герметичность благодаря цельному уплотнителю - нет риска протечек даже при мойке оборудования
• Порошковое покрытие не царапается легко, не выгорает на солнце, служит десятилетиями
• Точная штамповка гарантирует идеальное прилегание к корпусам без зазоров
• Не требует дополнительной герметизации - всё готово к установке
• Цвет RAL 7035 гармонично сочетается с большинством корпусов DKC

Ограничения применения

• Не подходит для корпусов других серий - несовместим с моделями вне ST/STX/STE/STEX
• Запрещено использовать в условиях постоянного погружения в воду - IP66 не предусматривает длительного контакта с жидкостью
• Не предназначена для установки на наклонные или вибрирующие поверхности без дополнительной фиксации
• Не рекомендуется применять при температурах ниже -25C - уплотнитель теряет эластичность

Примеры использования

• Корпус управления насосной станцией на открытой площадке
• Щит автоматики на пищевом производстве с частой мойкой
• Контрольный шкаф на заводе с высокой запылённостью
• Аппаратура в холодильном цеху с перепадами температур

Практические советы

• Перед установкой проверьте, что уплотнитель не повреждён - трещины или смещения снижают защиту
• При монтаже равномерно затягивайте болты - перекос приведёт к утечкам
• Если корпус уже установлен, убедитесь, что фланец точно совпадает по форме - размеры 343×153 мм должны полностью совпасть с торцом
• Для долговечности не используйте растворители или агрессивные чистящие средства - достаточно мыльной воды
• Артикул r5fsst01 - единственный вариант этого типа для корпусов DKC; другие фланцы не взаимозаменяемы
