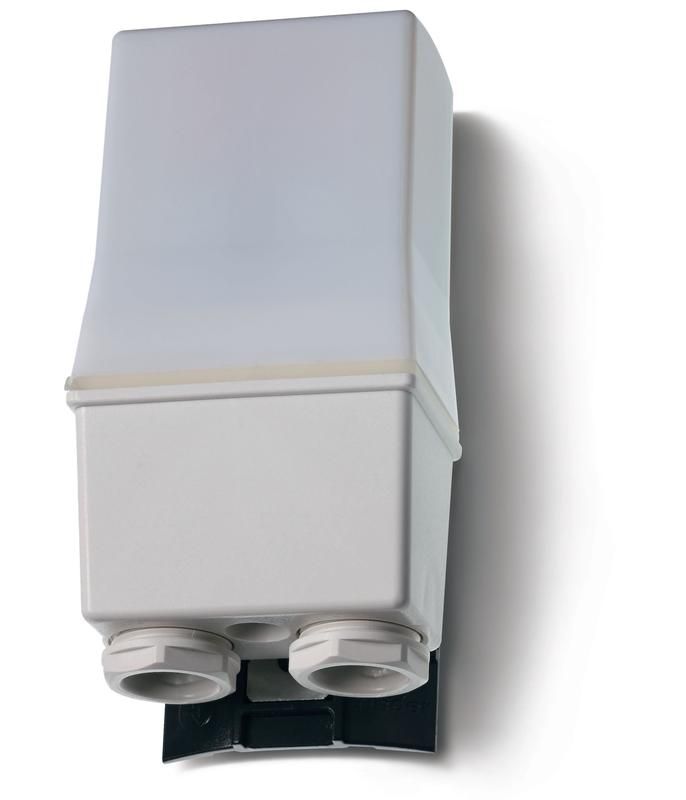

Фотореле корпусное для монтажа на улице; 1NO 16A; питание 120В АC; настройка чувствительности 1…80люкс; степень защиты IP54 | 104181200000 Finder 10.41.8.120.0000

Фотореле Finder 104181200000 - устройство для автоматического управления наружным освещением по уровню естественного света. Корпусное исполнение, степень защиты IP54 и широкий диапазон рабочих температур делают его надёжным решением для уличного монтажа в условиях переменного климата.

Назначение и область применения

Фотореле Finder 104181200000 предназначено для включения и отключения внешних светильников, рекламных щитов, декоративной подсветки и других нагрузок на основе уровня освещённости. Устройство реагирует на изменение яркости окружающей среды - включает свет при наступлении сумерек и выключает его при рассвете. Подходит для установки на фасадах зданий, в парках, на автостоянках, вдоль дорожек и на объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 120 В переменного тока (AC)
• Максимальный коммутируемый ток: 16 А (до 3700 Вт при резистивной нагрузке)
• Тип контакта: один нормально разомкнутый (НО) - замыкает цепь при срабатывании
• Диапазон регулировки чувствительности: 1–80 люкс - можно настроить порог включения/выключения в зависимости от условий освещения
• Задержка включения: 15 секунд - предотвращает ложные срабатывания при кратковременных изменениях света
• Задержка отключения: 30 секунд - обеспечивает плавное выключение, исключая мерцание
• Степень защиты: IP54 - защищено от пыли и брызг воды с любого направления
• Рабочая температура: от –30 C до +70 C - работает в суровых зимних и жарких летних условиях
• Материал корпуса: белый матовый пластик, не содержащий галогенов
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата с возможностью эксплуатации под открытым небом
• Поддержка стандарта: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Фотореле Finder 104181200000 имеет встроенный датчик освещённости и монтируется на монтажную плату - то есть устанавливается внутрь распределительного шкафа, коробки или специального кронштейна. Для работы требуется подключение фазного провода через коммутируемые контакты, нулевой провод подводится напрямую к нагрузке. Контакт является одиночным и предназначен исключительно для коммутации фазы - ноль не переключается. Прозрачная крышка позволяет контролировать состояние светодиодной индикации (если предусмотрена) без вскрытия корпуса.

Безопасность и стандарты

Фотореле соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют надёжность переключения и безопасность при работе с бытовой и промышленной сетью 120 В AC. Конструкция исключает возможность возникновения искр вне корпуса благодаря герметичному исполнению IP54. Материал корпуса не содержит галогенов - снижает риск образования токсичных веществ при повреждении или нагреве.

Преимущества

• Широкий диапазон регулировки (1–80 лк) позволяет точно адаптировать срабатывание под конкретные условия - от слабого вечернего света до яркого облачного дня
• Задержки включения и отключения минимизируют частые переключения при прохождении туч или движущихся теней
• Высокая коммутационная способность (16 А / 3700 Вт) подходит для управления несколькими мощными светильниками сразу
• Пластиковый корпус с защитой IP54 и работой при –30 C обеспечивает долговечность даже в регионах с суровыми зимами
• Матовая отделка и белый цвет обеспечивают эстетичный вид при открытой установке

Ограничения применения

• Не подходит для управления индуктивными или емкостными нагрузками (например, дросселями ЛЭП, светодиодными драйверами без компенсации коэффициента мощности) - максимальная нагрузка указана только для резистивной (лампы накаливания, галогенные)
• Не имеет встроенного таймера или фотодатчика с удалённым расположением - датчик расположен внутри корпуса и требует прямого попадания света
• Не рекомендуется устанавливать в местах с постоянным искусственным освещением рядом (например, под фонарём или окном с ночным светом) - это вызывает некорректную работу
• Не предназначен для монтажа в полностью закрытых помещениях без доступа естественного света

Примеры использования

• Автоматическое включение уличных фонарей на парковке в 18:30 и выключение в 6:00
• Управление подсветкой входной группы офисного здания
• Контроль освещения вдоль тротуара в жилом комплексе
• Включение рекламной подсветки торгового центра после заката
• Система сигнализации с подсветкой вокруг забора - активируется при потемнении

Практические советы

• При установке ориентируйте корпус так, чтобы датчик получал равномерный естественный свет - избегайте теней от деревьев, стен или козырьков
• Настройте порог чувствительности на уровне 10–20 лк для типичных городских условий; используйте более высокие значения (50–80 лк) в районах с сильным фоновым освещением
• Проверьте совпадение напряжения сети (120 В AC) перед подключением - использование в сети 220 В приведёт к выходу устройства из строя
• При использовании с LED-светильниками убедитесь, что их потребляемая мощность не превышает 3700 Вт и они имеют коэффициент мощности ≥0.9
• При монтаже в шкафу оставьте достаточное пространство вокруг корпуса для теплоотвода - особенно при длительной работе при +60 C и выше
