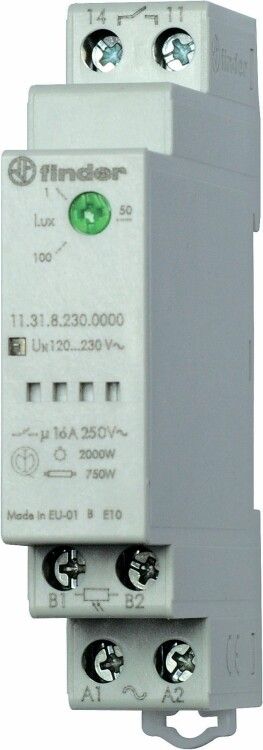

Модульные фото-реле Ширина 17.5мм, 1 NO 12A - 113182300000 FINDER 11.31.8.230.0000

Фотореле Finder 11.31.8.230.0000 - компактное устройство для автоматического управления освещением на основе уровня окружающей освещённости. Устанавливается на DIN-рейку, рассчитано на работу в сетях 230 В AC и подходит для систем уличного, внутреннего и промышленного освещения.

Назначение и область применения

Фотореле Finder 11.31.8.230.0000 автоматически включает и выключает световые нагрузки в зависимости от естественного освещения. Подходит для управления фонарями, рекламными щитами, освещением дворов, парковок, ангаров, офисных зданий и других объектов, где важно экономить энергию за счёт автоматизации.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Максимальный коммутируемый ток: 16 А (до 4000 Вт)
• Тип контакта: 1 нормально открытый (1NO)
• Диапазон регулировки чувствительности: 1–100 люкс
• Задержка включения: 15 секунд (исключает ложные срабатывания при кратковременных изменениях освещённости)
• Задержка выключения: 30 секунд (обеспечивает плавное отключение)
• Рабочий температурный диапазон: от –20 C до +50 C
• Степень защиты: IP20 (внутри распределительного щита), IP54 (при установке в защищённом внешнем корпусе)
• Ширина модуля: 17,5 мм
• Способ монтажа: на DIN-рейку 35 мм
• Материал корпуса: пластик, без галогенов
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата)

Совместимость и монтаж

Фотореле Finder 11.31.8.230.0000 совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Клеммы для подключения проводов доступны спереди, что удобно при работе в плотно заполненных щитах. Для работы устройства необходимо подвести фазу и ноль на входные клеммы, а нагрузку (например, светильник) - на выходные. Галоген-free материал корпуса соответствует требованиям экологической безопасности.

Безопасность и стандарты

Фотореле соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасную коммутацию бытовых и аналогичных нагрузок. Защита IP20 обеспечивает защиту от прикосновений к токоведущим частям, IP54 - от пыли и брызг воды при использовании в герметичных корпусах. Температурный диапазон –20...+50 C позволяет применять устройство в большинстве климатических зон России и стран СНГ.

Преимущества

• Высокая точность срабатывания благодаря широкому диапазону настройки чувствительности (1–100 лк)
• Встроенные задержки исключают ложные срабатывания от проходящих туч или мигающего света
• Компактная ширина 17,5 мм позволяет установить несколько устройств в одном щите
• Поддержка нагрузки до 4000 Вт - достаточно для управления несколькими LED-светильниками или галогенными лампами
• Отсутствие галогенов в составе корпуса снижает риск образования токсичных веществ при повреждении

Ограничения применения

• Не предназначено для прямой установки на улице - требует защиты в закрытом корпусе при использовании в условиях IP54
• Не управляет индуктивными нагрузками свыше 4000 Вт (например, крупные двигатели, трансформаторы)
• Не рекомендуется использовать в помещениях с постоянным искусственным освещением, которое может влиять на показания фотодатчика
• Чувствителен к загрязнению оптического окна - периодическая очистка поверхности датчика обязательна

Примеры использования

• Автоматическое включение уличных фонарей при наступлении сумерек и выключение с рассветом
• Управление подсветкой торгового центра или автостоянки
• Освещение в производственных цехах с естественным светом - включается только при недостатке дневного света
• Системы сигнализации с ночным освещением вокруг охраняемых территорий

Практические советы

• Настройте порог чувствительности на уровне 10–30 лк - этого достаточно для большинства городских условий. Протестируйте в вечернее время перед окончательной настройкой.
• Убедитесь, что фотодатчик не затенён стенами, деревьями или другими предметами - он должен получать равномерный естественный свет.
• При установке в щит с множеством устройств соблюдайте минимальный зазор между модулями для лучшего теплоотвода.
• Проверьте соответствие нагрузки максимальному току 16 А - особенно при подключении нескольких светильников одновременно.
• При замене старого фотореле - проверьте тип контакта. Это устройство имеет только 1NO, поэтому не подойдёт для схем с переключением между двумя состояниями.
